Поворот плавн. 90град тип В20 ESCA 50х200мм | CPV41-0-90-050-200 IEK

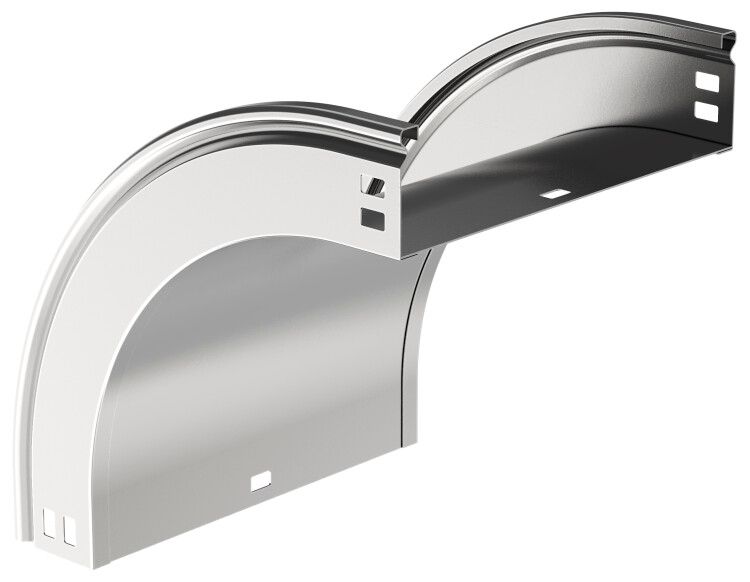

Поворот плавный 90 градусов тип В20 ESCA 50х200мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° во внешнем углу. Артикул cpv41-0-90-050-200 подходит для прокладки в помещениях с умеренным и холодным климатом, обеспечивает долгий срок службы за счёт оцинкованной стали.

Назначение и область применения

Поворот плавный 90 градусов тип В20 ESCA 50х200мм используется для организации вертикального внешнего поворота кабельной трассы. Применяется в системах кабельных каналов, когда необходимо изменить направление трассы под прямым углом без резких изгибов, что снижает риск повреждения изоляции кабелей при протяжке.

Подходит для установки в производственных помещениях, на объектах ЖКХ, энергетике, транспорте - там, где требуется надёжная и долговечная кабельная трасса. Не предназначена для открытых участков без корпуса - требует совмещения с другими элементами системы (например, прямыми секциями и крышками).

Технические характеристики

• Угол поворота: 90 градусов - плавный, без острых кромок
• Размеры: высота 50 мм, ширина 200 мм, внутренний радиус 100 мм
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже
• Цвет: светло-серый - соответствует цветовой гамме других элементов серии ESCA
• Степень защиты: IP00 - не имеет собственной герметизации, требует закрытия крышкой
• Диапазон температур: от –50 C до +40 C - работает в условиях сурового климата
• Срок службы: 20 лет - при условии правильной сборки и отсутствия агрессивной среды
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущено к использованию в помещениях с нормальным и повышенным уровнем влажности, включая холодные зоны
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 ESCA 50х200мм совместим с другими элементами серии ESCA, имеющими те же габариты (высота 50 мм). Соединение осуществляется через заводской разъём - фиксируется без дополнительных креплений при стыковке с прямыми участками.

Крышка в комплект не входит - её необходимо приобрести отдельно. Для герметичности и безопасности рекомендуется использовать крышки типа CPV41-0-COVER-050-200.

Монтаж выполняется на поверхность с помощью саморезов или крепёжных скоб. Учитывайте посадочный диаметр - внутренняя часть рассчитана на проход кабелей с суммарным сечением, не превышающим 70–80% от объёма канала.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - стандарту на кабельные каналы и аксессуары. Отсутствие степени защиты (IP00) означает, что продукт не защищён от попадания воды, пыли или посторонних предметов - применяется исключительно внутри помещений и только после установки крышки.

Преимущества

• Плавный радиус 100 мм позволяет легко протягивать кабели без перегибов и повреждений
• Оцинкование по методу Сендзимира обеспечивает устойчивость к коррозии даже в условиях повышенной влажности
• Фиксация через заводской разъём ускоряет сборку и исключает необходимость сварки или болтовых соединений
• Совместимость с сериями ESCA от IEK - возможность расширения трассы без замены компонентов
• Долгий срок службы - 20 лет - снижает затраты на обслуживание и замену

Ограничения применения

• Не применяется на открытом воздухе без дополнительной защиты (крышкой и герметизацией стыков)
• Не предназначен для использования в агрессивных средах (кислоты, щёлочи, хлорированные пары)
• Не является самостоятельным устройством - обязательно требует установки крышки
• Не поддерживает монтаж с напряжением выше 1000 В - следует проверять класс изоляции используемых кабелей
• Не рекомендуется применять в местах с постоянными ударными нагрузками - возможна деформация тонкой стенки 0,8 мм

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальную стойку в цехе
• Обход колонн и трубопроводов в административных зданиях
• Прокладка силовых кабелей в подвале с высокой влажностью
• Сборка трассы для автоматических линий на пищевых производствах

Практические советы

• Перед монтажом проверьте, чтобы все смежные элементы имели ту же высоту (50 мм) - иначе возникнет перепад и трудности с укладкой кабеля
• Используйте только оригинальные крышки от IEK серии ESCA - сторонние могут не плотно прилегать
• При протяжке кабелей не используйте металлические крюки - они могут повредить оцинкованное покрытие
• Для длительной работы в условиях низких температур (до –50 C) убедитесь, что кабели также рассчитаны на этот диапазон
• При необходимости модификации трассы - можно комбинировать несколько поворотов, но не более двух подряд без прямых участков между ними
