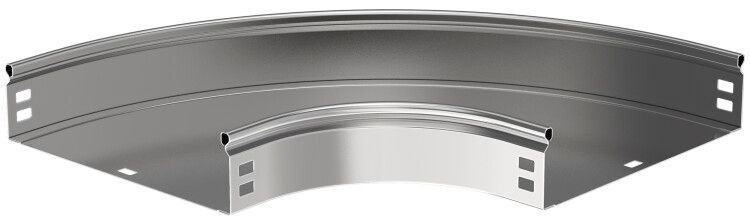

Поворот плавн. 90град тип Г01 ESCA 50х200мм IEK - CPG01-0-90-050-200

Поворот плавный 90 градусов тип Г01 ESCA IEK 50x200мм - элемент кабельного канала для плавного изменения направления трассы под углом 90°. Применяется в системах прокладки кабелей в промышленных и коммерческих объектах. Бренд IEK, артикул cpg01-0-90-050-200, соответствует требованиям ГОСТ Р 52868-2007.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA IEK 50x200мм используется для организации горизонтальных поворотов кабельной трассы без острых изгибов. Предназначен для прокладки силовых и управляющих кабелей внутри металлических каналов. Подходит для установки в помещениях с высокой механической нагрузкой - производственные цеха, распределительные пункты, трансформаторные подстанции, логистические терминалы.

Технические характеристики

• Угол поворота: 90 градусов
• Форма: внутренний радиус 100 мм - обеспечивает плавный переход без перегиба кабеля
• Размеры: высота 50 мм, ширина 200 мм - совместим с кабельными каналами такого же формата
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и эксплуатации
• Цвет: серый
• Диапазон рабочих температур: от –50 C до +40 C - работает в холодных и умеренных климатах
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только внутри закрытых каналов
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в условиях умеренного, холодного и влажного климата
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Исполнение: с соединительным разъемом в комплекте - позволяет легко фиксировать поворот к смежным участкам канала
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA IEK 50x200мм совместим с другими элементами серии ESCA того же размера - 50×200 мм. Соединение осуществляется через предусмотренный разъем, который плотно защелкивается с прямыми участками канала. Монтаж выполняется без инструментов: достаточно совместить замки и надавить до щелчка. Для герметизации соединений требуется дополнительно использовать уплотнители или герметики, так как степень защиты IP00 исключает использование вне закрытых систем.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для металлических кабельных каналов. Оцинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту. Отсутствие степени защиты IP означает, что применение вне корпуса или в сырых средах недопустимо - риск поражения током и повреждения кабелей.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения изоляции кабелей при протяжке
• Оцинкованная сталь устойчива к коррозии даже в агрессивных средах
• Комплектный разъем ускоряет сборку и исключает необходимость сварки или болтовых соединений
• Поддерживает стандартизированную систему ESCA - легко сочетается с другими элементами бренда IEK
• Долгий срок службы - 20 лет - снижает затраты на обслуживание

Ограничения применения

• Не предназначена для открытой прокладки - отсутствует защита от внешней среды (IP00)
• Не рекомендуется для использования в местах с постоянным воздействием воды, масла или химических веществ
• Не подходит для кабелей с большим наружным диаметром - проверьте соответствие внутреннего прохода кабелю перед монтажом
• Крышка в комплект не входит - её необходимо заказывать отдельно

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Изменение направления канала в распределительном щите при выходе к оборудованию
• Обвод препятствий в технологическом коридоре на заводе
• Прокладка кабелей между этажами в многоквартирном здании при использовании закрытых каналов

Практические советы

• Перед монтажом убедитесь, что внутренние размеры канала (50×200 мм) соответствуют вашей системе - несовпадение вызовет трудности с соединением
• При протяжке кабелей используйте смазку для снижения трения - особенно важно при большом числе поворотов
• Закрывайте поворот крышкой сразу после прокладки кабелей - предотвращает попадание мусора и насекомых
• Для работы в условиях повышенной влажности (например, в подвале) рассмотрите возможность дополнительной герметизации стыков
• Проверяйте целостность оцинкованного покрытия при получении - царапины могут стать точками начала коррозии
