Поворот плавн. 90град тип Г01 ESCA 50х100мм IEK | CPG01-0-90-050-100

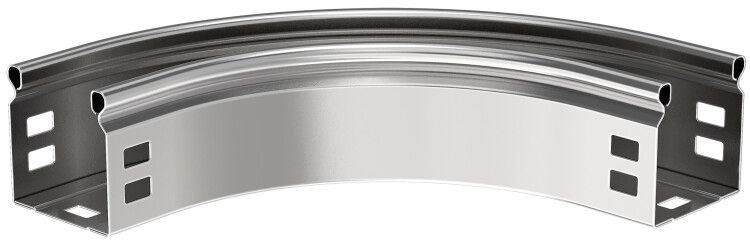

Поворот плавный 90 градусов тип Г01 ESCA IEK 50х100мм - элемент кабельного лотка, обеспечивающий плавный переход трассы на 90° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали, рассчитано на длительную эксплуатацию в условиях промышленных объектов и совместимо с системами ESCA IEK.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA IEK 50х100мм используется для изменения направления кабельной трассы без острых углов, что снижает риск повреждения изоляции проводов и упрощает протяжку кабелей. Применяется в системах распределения электроэнергии и управления на заводах, в цехах, на транспорте, в энергообъектах - там, где требуется организовать маршруты кабелей с минимальным усилием и сохранением целостности жил.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Высота лотка: 50 мм
• Ширина лотка: 100 мм
• Материал: сталь оцинкованная, покрытие по методу Сендзимира - равномерный слой цинка толщиной более 10 мкм
• Толщина стенки: 0,8 мм
• Степень защиты: IP00 - не защищён от попадания воды и пыли; применяется внутри помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в помещениях с умеренным, холодным и влажным климатом
• Диапазон температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Цвет: светло-серый
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA IEK 50х100мм совместим с другими элементами системы ESCA IEK того же размера (50×100 мм). В комплекте предусмотрен соединительный разъем - позволяет легко фиксировать поворот к прямому участку лотка без дополнительных креплений. Монтаж осуществляется болтовым соединением с использованием стандартных крепежей системы ESCA. Крышка лотка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных лотков. Отсутствие степени защиты (IP00) означает, что применение возможно только в закрытых, сухих и контролируемых средах - например, в электрощитовых, производственных зонах без доступа влаги и агрессивных веществ.

Преимущества

• Плавный радиус 100 мм исключает перегибы кабелей, особенно важен для силовых и чувствительных сетей
• Оцинкование по методу Сендзимира гарантирует долгую corrosion resistance даже в условиях повышенной влажности
• Фиксация через комплектный разъем ускоряет сборку и минимизирует вероятность ошибок при монтаже
• Совместимость с сериями ESCA IEK позволяет использовать в уже существующих трассах без замены других элементов

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых или взрывоопасных зон - из-за IP00
• Не рекомендуется для кабелей с минимальным радиусом изгиба больше 100 мм - возможен перегиб
• Требуется установка крышки отдельно - без неё невозможно обеспечение механической защиты и эстетичности
• Не подходит для кабелей с внешним диаметром, превышающим внутреннюю высоту лотка (50 мм) - возможны трудности с протяжкой

Примеры использования

• Переход кабельной трассы вокруг колонны в цехе
• Обход оборудования на конвейере с изменением направления на 90°
• Подключение шкафов управления к основному лотку в электрощитовой
• Прокладка кабелей между этажами в пределах одного помещения с изменением горизонтального направления

Практические советы

• Проверьте внутренние габариты перед выбором - 50×100 мм должны соответствовать вашим кабелям и их числу
• Для удобства протяжки используйте смазку для кабелей и направляющие устройства - особенно при большом числе жил
• Закупите крышку типа G01-CK-50-100 одновременно с поворотом - это сэкономит время на последующем заказе
• При монтаже в местах с вибрацией дополнительно затяните соединительные болты - оцинкованная сталь требует точного момента, чтобы не деформировались крепления
• Не используйте этот поворот в качестве опоры для веса кабелей - он служит только для изменения направления, нагрузка должна распределяться по прямым участкам
