Поворот плавн. 90град тип В10 ESCA 50х100мм | CPV51-0-90-050-100 IEK

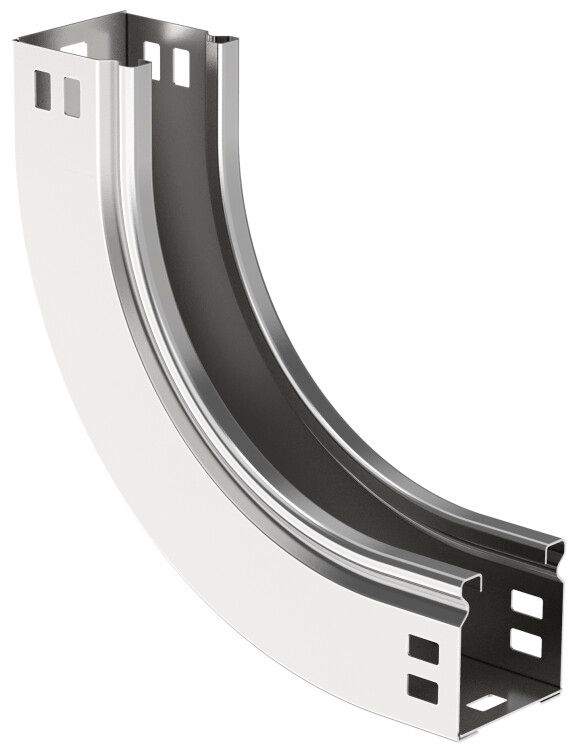

Поворот плавный 90 градусов тип В10 ESCA 50х100мм от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри вертикального канала. Артикул cpv51-0-90-050-100 рассчитан на длительную эксплуатацию в условиях промышленных объектов, где важна надежность и соответствие ГОСТ.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 50х100мм используется для организации вертикального внутреннего поворота кабельной трассы под углом 90°. Применяется в системах кабельных каналов, когда необходимо изменить направление прокладки кабелей без резких изгибов, которые могут повредить изоляцию. Подходит для установки в производственных помещениях, на заводах, в распределительных щитах и других местах, где требуется упорядоченная и безопасная прокладка силовых и контрольных кабелей.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный переход без острых углов
• Внутренний радиус: 100 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба
• Высота: 50 мм, ширина: 100 мм - соответствует стандартному профилю кабельных каналов типа В10
• Материал: сталь оцинкованная по методу Сендзимира - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Покрытие: оцинковано по методу Сендзимира - слой цинка ≥10 мкм, устойчив к механическому воздействию
• Степень защиты: IP00 - не имеет защиты от внешних факторов; применяется только внутри закрытых кабельных систем
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренно жарких условиях
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химического воздействия
• Исполнение: с соединительным разъёмом - совмещается с другими элементами трассы без дополнительных фиксаторов
• Климатическое исполнение: У2/ХЛ2/УХЛ2/ОМ2 - предназначено для умеренного и холодного климата, включая открытые и закрытые помещения
• Нормативный документ: ГОСТ Р 52868-2007 - соответствует требованиям к кабельным каналам в России

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 ESCA 50х100мм совместим с кабельными каналами серии ESCA от IEK, имеющими аналогичные габариты (50×100 мм). Соединяется с прямыми участками и другими углами через стандартный замковый механизм - без болтов или саморезов. Монтаж выполняется путем вставки в смежные элементы трассы до характерного щелчка. Крышка в комплект не входит - её необходимо приобрести отдельно, в соответствии с типом канала.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к металлическим кабельным каналам. Отсутствие степени защиты (IP00) означает, что использование возможно только внутри герметичных или закрытых кабельных систем. Нельзя применять в условиях повышенной влажности, пыли или доступа людей к токоведущим частям - для таких задач требуются корпуса с более высокой степенью защиты.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке и последующем обслуживании
• Оцинкование по методу Сендзимира гарантирует долгую службу без ржавчины, даже при перепадах температур
• Замковое соединение ускоряет сборку и исключает необходимость в инструменте
• Серый цвет и единый дизайн позволяют легко интегрировать в существующие системы ESCA
• Поддержка климатических исполнений У2/ХЛ2 делает изделие пригодным для использования в регионах с суровым климатом

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от воды, пыли и механических ударов (IP00)
• Не использовать в зонах с постоянным контактом с агрессивными химическими веществами - цинковое покрытие может разрушаться
• Не подходит для кабелей с большим наружным диаметром - проверьте возможность свободного прохода через внутренний радиус 100 мм
• Требуется обязательная установка крышки - без неё кабели остаются открытыми, что нарушает правила безопасности

Примеры использования

• Переход между этажами в многоквартирном доме - прокладка кабелей от щита на первом этаже к распределительным пунктам выше
• Промышленные конвейеры - организация маршрута управления в ограниченном пространстве
• Щитовые комнаты - компактное изменение направления кабелей от автоматов к нагрузкам
• Оборудование с плотной компоновкой - там, где нельзя сделать резкий поворот из-за малого радиуса

Практические советы

• Перед монтажом убедитесь, что наружный диаметр вашего кабеля меньше половины внутреннего радиуса (≤50 мм) - иначе возможны деформация изоляции или затруднённая протяжка
• Выбирайте крышку того же типа (например, ESCA-CP-50x100), чтобы обеспечить герметичность и удобство обслуживания
• При использовании в холодных помещениях (до –50 C) проверьте эластичность кабелей - некоторые виды становятся хрупкими при низких температурах
• Не используйте этот поворот как самостоятельный элемент - он всегда должен быть частью целой кабельной трассы с крышками и соединителями
• При заказе нескольких единиц - выбирайте один серийный номер (cpv51-0-90-050-100), чтобы гарантировать однородность материалов и точность сборки
