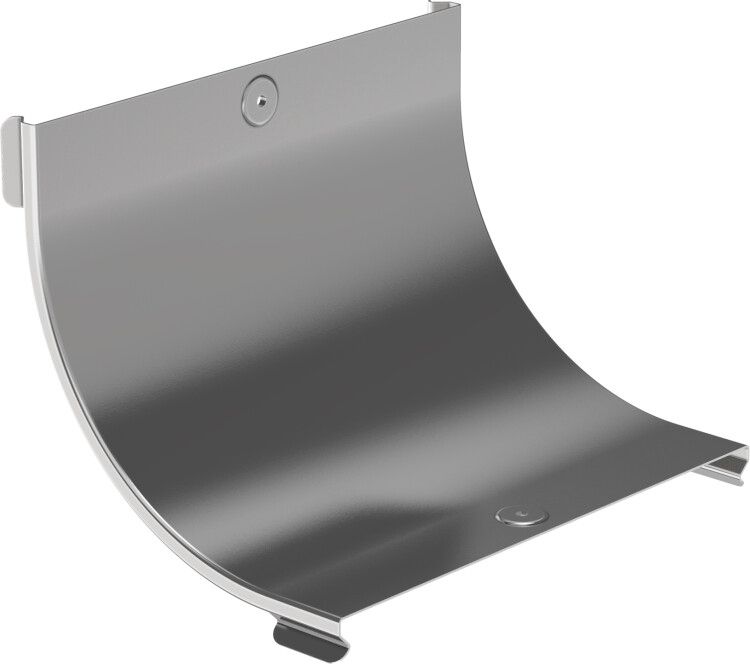

Крышка поворота плавн. 90град тип В10 ESCA 100мм | CPV51D-0-90-100-08 IEK

Крышка поворота плавного 90 град тип В10 ESCA 100мм от IEK - элемент системы кабельной трассы, обеспечивающий доступ к кабелям в местах поворота. Артикул cpv51d-0-90-100-08 предназначен для установки в системах с жесткими требованиями к долговечности и защите от внешних воздействий.

Назначение и область применения

Крышка поворота плавного 90 град тип В10 ESCA 100мм используется для закрывания и герметизации участка кабельной трассы в точках поворота на 90 градусов. Она обеспечивает быстрый доступ к кабелям для обслуживания, диагностики или модификации проводки без демонтажа всей трассы. Применяется в промышленных объектах, где требуется надежная фиксация и частый доступ к кабелям - например, на заводах, в распределительных щитах, на транспорте или в энергообъектах.

Технические характеристики

• Угол поворота: 90° - соответствует стандартному углу изменения направления кабельной трассы;
• Тип изделия: крышка - служит съемным верхним элементом, открывающим доступ к внутреннему пространству;
• Материал: сталь - прочная основа, устойчивая к механическим нагрузкам;
• Покрытие: оцинковка горячим способом по методу Сендзимира - защитный слой цинка ≥10 мкм, предотвращает коррозию даже в агрессивной среде;
• Толщина стенки: 0,8 мм - оптимальное соотношение жесткости и веса для удобного монтажа;
• Срок службы: 20 лет - гарантирует длительную работу без замены при соблюдении условий эксплуатации;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных регионов и помещений с перепадами температур;
• Степень защиты: IP00 - не обеспечивает защиту от воды и пыли; применяется только внутри закрытых, контролируемых зон;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - рассчитана на использование в помещениях с умеренным, холодным и влажным климатом;
• Цвет: серый - совместим с большинством металлических кабельных систем;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие российскому стандарту на кабельные каналы и аксессуары.

Совместимость и монтаж

Крышка поворота плавного 90 град тип В10 ESCA 100мм совместима с другими элементами серии ESCA того же типа и размера. Крепление осуществляется защелкой - достаточно плотно прижать крышку к корпусу, чтобы она фиксировалась без инструментов. Для правильной работы проверьте, что нижняя часть трассы имеет тот же профиль и размер (100 мм). Монтаж возможен как на горизонтальных, так и на вертикальных участках трассы. Не требует сверления или болтов.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность, механическую прочность и совместимость компонентов кабельных систем. Горячее цинкование снижает риск возникновения электрохимической коррозии, что важно при использовании в условиях повышенной влажности. Однако, поскольку степень защиты IP00 не предусматривает барьера против влаги и пыли, применение вне закрытых помещений запрещено.

Преимущества

• Высокая устойчивость к коррозии благодаря оцинкованию по методу Сендзимира - продлевает срок службы в сравнении с обычными покрытиями;
• Фиксация защелкой позволяет менять крышку за считанные секунды - экономит время при плановом осмотре или аварийном ремонте;
• Стальная конструкция выдерживает давление и случайные удары - не деформируется при легком контакте с оборудованием;
• Совместимость с целой серией ESCA - можно комбинировать с другими элементами без адаптеров или переходников;
• Долгий срок службы (20 лет) снижает затраты на замену и техобслуживание.

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых или пыльных помещений - IP00 не защищает от внешней среды;
• Не рекомендуется использовать там, где есть риск попадания жидкостей, масел или химических веществ - материал не имеет дополнительной эпоксидной или пластиковой изоляции;
• Подходит только для кабелей, проложенных в системах ESCA с размером 100 мм - несовместима с другими брендами или размерами;
• Запрещено нагревать выше +40 C - высокие температуры могут изменить структуру цинкового покрытия и снизить защитные свойства.

Примеры использования

• На производственной линии - доступ к кабелям управления станками в месте поворота трассы;
• В распределительных шкафах - обслуживание силовых кабелей без снятия всего кожуха;
• В тепловых пунктах - защита кабелей от механических повреждений при частом доступе персонала;
• На железнодорожных станциях - прокладка кабелей связи в закрытых каналах с необходимостью периодического осмотра.

Практические советы

• Перед монтажом убедитесь, что кабели внутри трассы не перегружены - крышка должна легко закрываться без усилия;
• Проверяйте состояние защелок перед каждым открыванием - износ может привести к плохой фиксации;
• Не используйте инструменты для принудительного закрытия - это может повредить цинковое покрытие и вызвать коррозию;
• При необходимости замены - выбирайте ту же модель (артикул cpv51d-0-90-100-08) - другие аналоги могут иметь отличия в форме или глубине;
• Для систем с высокой влажностью дополнительно устанавливайте герметичные вводы и используйте крышки только в сухих камерах.
