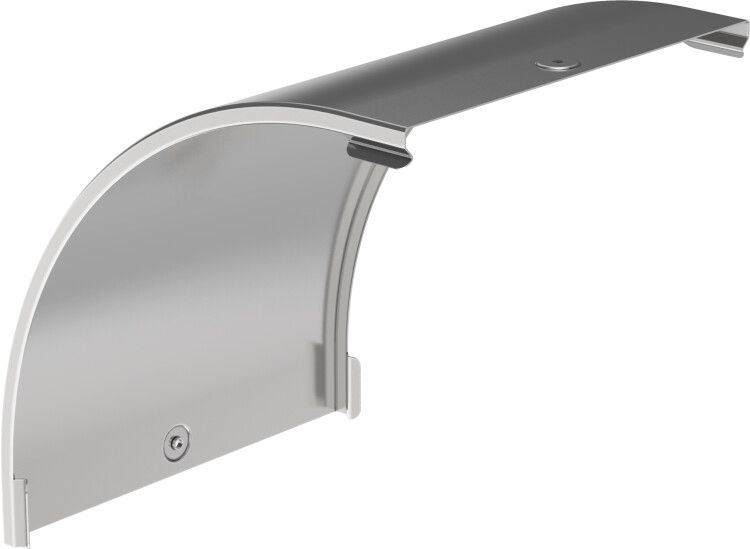

Крышка поворота плавн. 90град тип В20 ESCA 200мм | CPV41D-0-90-200-08 IEK

Крышка поворота плавного 90 градусов тип В20 200 мм от IEK (ИЭК) - элемент кабельной трассы, обеспечивающий доступ к кабелям в местах изменения направления трассы. Артикул cpv41d-0-90-200-08 предназначен для установки в системах с жесткими требованиями к долговечности и устойчивости к внешним воздействиям.

Назначение и область применения

Крышка поворота плавного 90 градусов тип В20 200 мм используется для закрывания и защиты кабелей в точках поворота кабельной трассы. Она позволяет проводить осмотр, ремонт или замену кабелей без демонтажа всей системы. Применяется в промышленных объектах, где требуется надежная фиксация и быстрый доступ - например, на заводах, в распределительных щитах, на транспорте, в энергообъектах.

Технические характеристики

• Угол поворота: 90° - обеспечивает плавный переход трассы под прямым углом;
• Длина: 200 мм - соответствует стандартному шагу кабельных каналов;
• Материал: сталь с покрытием по методу Сендзимира - высокая прочность и антикоррозийная защита;
• Толщина стенки: 0,8 мм - оптимальное соотношение жесткости и веса;
• Покрытие: оцинковано по методу Сендзимира - слой цинка ≥10 мкм, устойчив к механическим повреждениям и агрессивным средам;
• Цвет: светло-серый - совместим с другими элементами серий ESCA;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных регионов и неотапливаемых помещений;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - рассчитана на работу в условиях повышенной влажности, перепадов температур и умеренно агрессивной среды;
• Степень защиты: IP00 - не защищает от попадания воды и пыли; применяется только внутри закрытых кабельных трасс;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным изделиям в России.

Совместимость и монтаж

Крышка поворота плавного 90 градусов тип В20 200 мм совместима с кабельными каналами и лотками серии ESCA от IEK. Крепление осуществляется за счет защелки - достаточно плотно прижать крышку к корпусу до характерного щелчка. Для правильной сборки проверьте, чтобы бортики канала имели ту же ширину, что и посадочная поверхность крышки. Монтаж возможен как на вертикальных, так и на горизонтальных участках трассы. Не требует инструментов - можно установить вручную даже в труднодоступных зонах.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность и эксплуатационные параметры кабельных систем. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Несмотря на то, что степень защиты IP00 не предполагает герметичности, использование в закрытых трассах исключает контакт с окружающей средой, что делает применение безопасным.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине 0,8 мм;
• Долговечность - срок службы 20 лет при сохранении целостности покрытия;
• Простота монтажа и обслуживания - защелка позволяет открывать и закрывать крышку без инструментов;
• Совместимость с продукцией серии ESCA - легко интегрируется в существующую систему;
• Устойчивость к коррозии - цинкование по методу Сендзимира обеспечивает защиту даже при малейших царапинах.

Ограничения применения

• Не предназначена для открытых участков трассы - IP00 не защищает от влаги, пыли и механических воздействий;
• Не рекомендуется использовать в помещениях с постоянным контактом с химически активными жидкостями - хотя покрытие устойчиво, длительное воздействие агрессивных веществ может повредить цинк;
• Подходит только для кабелей, проложенных в рамках стандартных кабельных каналов серии ESCA - несовместима с другими форматами или брендами без адаптеров;
• Работает только в диапазоне температур до +40 C - при более высоких температурах возможно деформирование металла.

Примеры использования

• Закрытие поворота кабельного лотка в цеху металлургического предприятия;
• Обеспечение доступа к кабелям в распределительном шкафу на тепловой электростанции;
• Фиксация кабелей в системе автоматизации на холодильном складе с низкими температурами;
• Монтаж в кабельных трассах железнодорожных вокзалов и метрополитена.

Практические советы

• Перед установкой проверьте внутреннюю поверхность канала - наличие острых кромок может повредить изоляцию кабелей;
• При частом обслуживании используйте смазку на защелке (не масляную!) - продлит срок ее работы;
• Не затягивайте крышку силой - она должна фиксироваться легким нажатием. Перекос может вызвать деформацию;
• Если вы планируете менять кабели часто - выбирайте модели с защелкой, как эта, вместо болтовых решений;
• Учитывайте посадочный диаметр: крышка рассчитана на стандартный профиль 200 мм - не подходит для других размеров без переходников.
