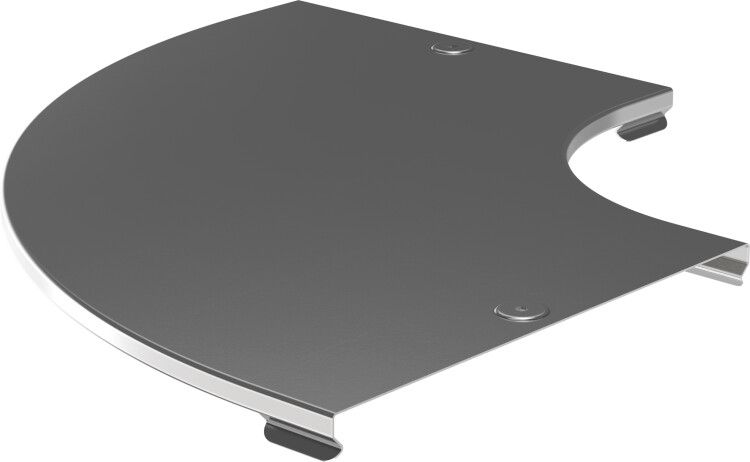

Крышка поворота плавн. 90град тип Г01 ESCA 100мм IEK | CPG01D-0-90-100-08

Крышка поворота плавного 90 градусов тип Г01 100 мм от IEK (ИЭК), артикул cpg01d-0-90-100-08, предназначена для защиты кабельной трассы в местах изменения направления на 90°, обеспечивая доступ к проводникам при необходимости обслуживания.

Назначение и область применения

Крышка поворота плавного 90 градусов тип Г01 100 мм используется в кабельных трассах для перекрытия угловых участков с радиусным изгибом. Она защищает кабели от механических воздействий, пыли и случайного контакта, сохраняя возможность быстрого доступа к проводам для проверки, ремонта или модернизации. Применяется в системах распределения электроэнергии внутри зданий, на промышленных объектах, в шкафах управления, на конвейерах и других местах, где требуется изменить направление кабельной линии под прямым углом.

Технические характеристики

• Угол поворота: 90 градусов - позволяет плавно изменить направление трассы без острых изгибов, снижая риск повреждения изоляции кабелей;
• Тип изделия: крышка - открывается и закрывается для доступа внутрь, не требует демонтажа всей трассы;
• Материал: сталь толщиной 0,8 мм - прочная основа, устойчивая к деформациям;
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка более 10 мкм, обеспечивающий долгую защиту от коррозии;
• Цвет: светло-серый - соответствует цветовой гамме большинства кабельных систем IEK;
• Степень защиты IP00 - не обеспечивает защиту от воды и пыли; применяется только во внутренних помещениях с контролируемой средой;
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических условий;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - рассчитана на работу в условиях повышенной влажности, умеренно холодного и теплого климата;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных химикатов;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам и аксессуарам в России;
• Тип крепления: защелка - фиксируется одним движением, легко открывается без инструментов;
• Рекомендованный ассортимент: Да - совместима с другими элементами серии ESCA от IEK.

Совместимость и монтаж

Крышка поворота плавного 90 градусов тип Г01 100 мм совместима со всеми комплектующими серии ESCA от IEK, имеющими аналогичную ширину канала (100 мм). Монтаж выполняется после укладки кабелей в трассу: крышка просто защелкивается на корпус поворота. Для надежной фиксации убедитесь, что поверхность посадки чистая и не имеет деформаций. Крышку можно установить как на вертикальном, так и на горизонтальном участке трассы. Не используйте силовые инструменты - защелка не рассчитана на принудительное запирание.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует безопасность и эксплуатационные параметры кабельных каналов. Отсутствие степени защиты IP00 означает, что продукт нельзя применять в сырых, пыльных или открытых зонах. Все материалы сертифицированы и не выделяют токсичных веществ при нагреве до +40 C.

Преимущества

• Простота обслуживания - крышка открывается без инструментов, позволяя быстро получить доступ к кабелям;
• Высокая коррозионная стойкость благодаря цинкованию по методу Сендзимира - срок службы достигает 20 лет даже в условиях повышенной влажности;
• Жесткая конструкция из стали 0,8 мм предотвращает прогиб и деформацию при внешнем давлении;
• Совместимость с серией ESCA - позволяет использовать единые решения для всей системы кабельной трассы;
• Фиксация защелкой исключает необходимость болтовых соединений - экономит время при сборке и последующем обслуживании.

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP00 не защищает от влаги и пыли;
• Не рекомендуется для мест с высокой механической нагрузкой - например, там, где возможны удары или давление от оборудования;
• Не допускается использование в агрессивных средах - пары кислот, щелочей, растворителей могут повредить цинковое покрытие;
• Температурный предел свыше +40 C недопустим - материал теряет прочность при длительном нагреве выше указанного порога.

Примеры использования

• Закрытие поворота кабельной трассы в электрощите на производстве;
• Переход между горизонтальным и вертикальным участком кабельного канала в офисном здании;
• Обеспечение доступа к жилам в месте изменения направления на автоматической линии;
• Монтаж в системах управления насосными станциями, где требуется периодическая диагностика кабелей.

Практические советы

• Перед установкой проверьте, чтобы внутренний профиль поворота имел точно такой же размер - 100 мм - и был также из серии ESCA;
• Не затягивайте крышку слишком сильно - защелка может сломаться при усилии больше, чем требуется для обычного щелчка;
• Если планируете частые операции с кабелями, выбирайте именно эту модель - она удобнее, чем глухие переходники;
• При использовании в холодных помещениях (до –50 C) убедитесь, что кабели не становятся хрупкими - крышка сама по себе не влияет на состояние изоляции;
• Для продления срока службы избегайте попадания на поверхность масла, бензина и других органических жидкостей - они разъедают цинк.
