Поворот плавн. 90град тип В20 ESCA 50х50мм | CPV41-0-90-050-050 IEK

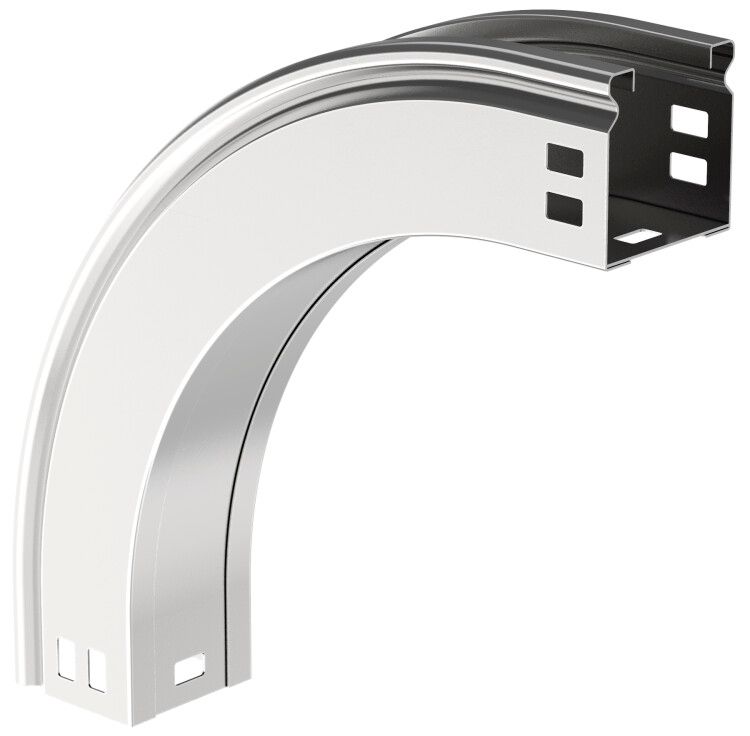

Поворот плавный 90 градусов тип В20 50х50мм от IEK (ИЭК) - элемент кабельной трассы для плавного изменения направления проводов и кабелей на 90° во внешнем углу. Артикул cpv41-0-90-050-050 рассчитан на длительную эксплуатацию в условиях промышленных объектов с высокой влажностью и перепадами температур.

Назначение и область применения

Поворот плавный 90 градусов тип В20 50х50мм используется для формирования вертикального внешнего поворота в кабельных каналах. Применяется там, где требуется избежать острых углов, чтобы предотвратить повреждение изоляции кабелей при прокладке. Подходит для систем с большим количеством силовых и управляющих кабелей - например, на заводах, в распределительных пунктах, на транспорте и в энергообъектах.

Технические характеристики

• Угол поворота: 90 градусов
• Форма: внешний вертикальный угол
• Размеры: 50×50 мм (высота × ширина)
• Внутренний радиус: 100 мм - обеспечивает плавный переход без зажима кабеля
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинк ≥10 мкм - защищает от коррозии даже в агрессивной среде
• Цвет: серый
• Диапазон рабочих температур: от –50 C до +40 C
• Степень защиты: IP00 - не имеет защиты от попадания воды и пыли; применяется внутри закрытых каналов
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допущен к использованию в умеренных и холодных климатических зонах
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 50х50мм совместим с другими элементами кабельных каналов серии ESCA от IEK. Комплектуется соединительным разъемом - позволяет легко фиксировать элемент к прямым участкам без дополнительных креплений. Монтаж осуществляется путём вставки в смежные секции канала. Для надёжности рекомендуется использовать саморезы или хомуты при повышенных механических нагрузках. Обратите внимание: крышка в комплект не входит - её необходимо приобрести отдельно.

Особенности конструкции

Внутренний радиус 100 мм исключает перегиб кабелей, что особенно важно при прокладке многожильных и чувствительных к деформации проводов. Конструкция выполнена из цельногнутой стали - нет сварных швов, снижающих прочность. Цинкование по методу Сендзимира даёт равномерное покрытие с хорошей адгезией, что увеличивает долговечность в сравнении с обычным холодным цинкованием.

Преимущества

• Плавный изгиб минимизирует риск повреждения кабелей при протяжке
• Оцинкованная сталь устойчива к коррозии, не требует окраски
• Соединительный разъем в комплекте ускоряет сборку и снижает количество деталей
• Соответствие ГОСТ Р 52868-2007 гарантирует соответствие требованиям промышленных норм
• Поддерживается в рамках единой системы ESCA - все элементы взаимозаменяемы

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP00 не защищает от влаги и пыли
• Не следует применять в помещениях с постоянными брызгами, паром или агрессивными химическими веществами без дополнительной герметизации
• Работает только в составе закрытой кабельной трассы - самостоятельное использование невозможно
• Максимальная температура +40 C - не подходит для помещений с нагревом выше этого значения (например, рядом с печами или трансформаторами)

Примеры использования

• Переход между этажами в промышленном здании - вертикальный поворот кабельного канала
• Обводка трубопроводов и оборудования в цехах - где нужен мягкий изгиб трассы
• Системы автоматизации на конвейерах - для прокладки сигнальных и силовых кабелей
• Распределительные щитовые комнаты - для организации аккуратного маршрута кабелей к оборудованию

Практические советы

• При проектировании учтите внутренний радиус 100 мм - он определяет минимальный радиус изгиба кабеля. Не используйте жесткие кабели с меньшим допустимым радиусом изгиба
• Закрывайте поворот крышкой после прокладки кабелей - это предотвращает запыление и случайное повреждение
• Для монтажа в местах с вибрацией дополнительно фиксируйте элемент болтовыми соединениями
• Проверьте совместимость с другими элементами серии ESCA - артикулы должны соответствовать по ширине и глубине
• При замене старого поворота - выбирайте тот же артикул cpv41-0-90-050-050, чтобы сохранить целостность трассы
