Поворот плавн. 90град тип В10 ESCA 50х50мм | CPV51-0-90-050-050 IEK

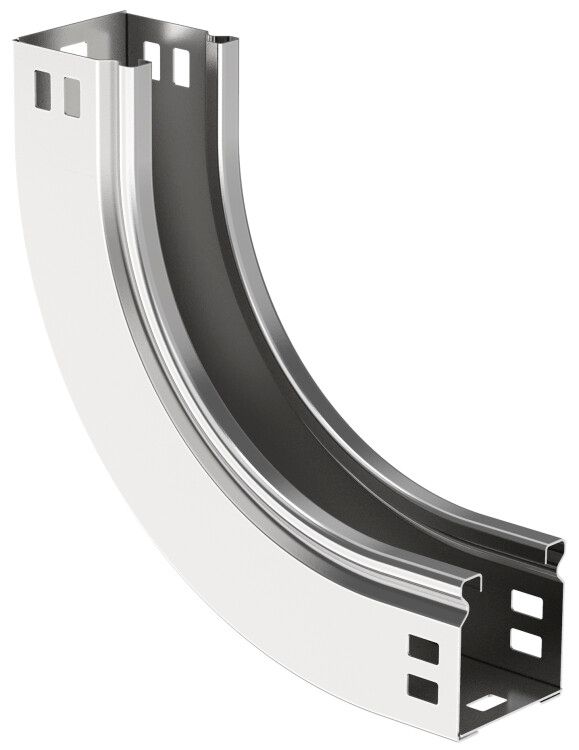

Поворот плавный 90 градусов тип В10 ESCA 50×50 мм от IEK - элемент системы кабельных лотков, обеспечивающий плавный переход трассы под углом 90° внутри помещения. Артикул cpv51-0-90-050-050 подходит для прокладки кабелей в условиях умеренного и холодного климата, где важна механическая прочность и долгий срок службы.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 50×50 мм используется для изменения направления кабельной трассы в пределах одного уровня - например, при переходе с горизонтального участка на вертикальный или между смежными секциями лотка. Применяется в системах распределения электроэнергии и управления сигналами в промышленных объектах, офисах, производственных цехах, трансформаторных подстанциях и других зонах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный изгиб без острых перегибов, снижает риск повреждения изоляции кабелей;
• Размеры лотка: 50 × 50 мм - совместим с лотками такой же ширины и высоты;
• Материал: сталь оцинкованная по методу Сендзимира - защитный цинковый слой ≥10 мкм, устойчив к коррозии;
• Толщина стенки: 0,8 мм - достаточна для жесткости при нагрузках, характерных для кабельных систем;
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба;
• Степень защиты IP00 - не защищён от попадания воды и пыли; применяется только во внутренних закрытых помещениях;
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренных климатических зонах;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред;
• Цвет: серый - соответствует цветовой гамме всей серии ESCA;
• Исполнение: с соединительным разъёмом - фиксируется на лотке без дополнительных креплений;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам в России;
• Климатическое исполнение: У2/ХЛ2/УХЛ2/ОМ2 - рассчитан на работу в помещениях с контролируемым микроклиматом.

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 ESCA 50×50 мм совместим с другими элементами серии ESCA того же размера (50×50 мм). Монтаж осуществляется путём вставки в торец лотка - соединительный разъём обеспечивает плотную посадку без люфта. Для надёжности рекомендуется использовать саморезы или болты через отверстия в боковых стенках, особенно при значительном весе кабелей. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация или защита от внешнего воздействия.

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых помещений - степень защиты IP00 исключает контакт с влагой и пылью;
• Не подходит для установки в местах с постоянным механическим воздействием (например, рядом с движущимся оборудованием);
• Не следует применять в агрессивных химических средах - даже оцинкованная сталь может подвергнуться коррозии при контакте с кислотами, щелочами или солями;
• Запрещено использование при температурах выше +40 C - возможна деформация металла и потеря формы.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в серверной комнате;
• Обход колонн или трубопроводов в производственном цехе;
• Сборка замкнутой кабельной трассы вокруг оборудования в распределительном щите;
• Прокладка силовых и сигнальных кабелей в административных зданиях с многоуровневыми потолками.

Практические советы

• Проверьте посадочные размеры перед заказом - лоток 50×50 мм требует точного совпадения с другими элементами;
• Если планируете частую модификацию трассы - выбирайте модели с разъёмом, как этот, они проще демонтировать;
• Для увеличения срока службы в условиях повышенной влажности (например, в подвале) используйте дополнительно антикоррозийные составы;
• Не перегружайте поворот - максимальная заполненность должна соответствовать нормам ГОСТ Р 52868-2007 (не более 40–50% свободного сечения);
• При необходимости герметизации - установите крышку ESCA 50×50 мм отдельно, она продается как самостоятельный элемент.
