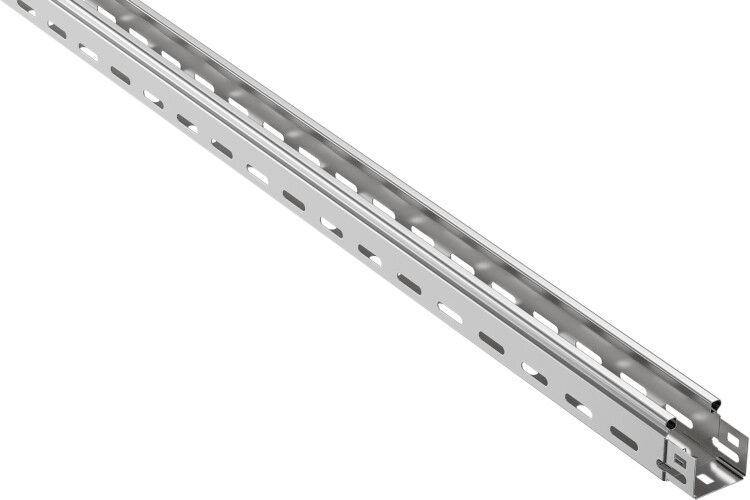

Лоток перфорированный 50х 50х3000х0,7мм | CLP10-050-050-3 IEK

Лоток перфорированный 50х50х3000 сталь 0.7 мм от IEK - это элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул clp10-050-050-3 выполнен из оцинкованной стали, отличается высокой прочностью и долговечностью, что делает его надежным решением для промышленных и коммерческих объектов.

Назначение и область применения

Лоток перфорированный 50х50х3000 сталь 0.7 мм используется для организации кабельных трасс в зданиях и на открытых площадках. Подходит для прокладки кабелей управления, связи, питания, а также для группового размещения проводов на станциях, конвейерах, в щитовых и технологических коридорах. Благодаря перфорации и возможности установки крышки (продается отдельно) обеспечивается защита от пыли, влаги и механических повреждений. Применяется как внутри помещений, так и под навесом - например, на производстве, в торговых центрах, на транспортных терминалах и в жилых комплексах.

Технические характеристики

• Форма: прямоугольный лоток 50×50 мм, длина 3000 мм
• Материал: холоднокатаная сталь, оцинкованная конвейерным способом
• Толщина стенки: 0,7 мм
• Покрытие: цинк - защищает от коррозии, продлевает срок службы до 20 лет
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Перфорация: есть на боковых стенках и в основании - позволяет фиксировать кабели хомутами, проходить воздуху и снижать вес конструкции
• Огнестойкость: да - материал не распространяет горение, соответствует нормам пожарной безопасности
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ГОСТ Р 52868-2021, ТР ТС 004/2011
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 50х50х3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: углы, переходники, крепления и крышки. Монтаж выполняется с помощью кронштейнов, подвесов или креплений к стене/потолку. Перфорация позволяет легко закрепить лоток саморезами или болтами через отверстия. Интегрированный соединительный разъем обеспечивает быстрое и герметичное соединение между соседними лотками без дополнительных деталей. Крышка не включена в комплект - её необходимо заказывать отдельно, если требуется полная герметизация трассы.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждена испытаниями - при возгорании лоток не выделяет токсичных веществ и не поддерживает пламя. Цинковое покрытие соответствует ГОСТ 14918-80, обеспечивая электрохимическую защиту от коррозии даже в условиях повышенной влажности.

Преимущества

• Высокая механическая прочность благодаря толщине 0,7 мм и качественной стали
• Долгий срок службы - до 20 лет при правильном монтаже и эксплуатации
• Перфорация упрощает крепление кабелей и обслуживание трассы
• Цинковое покрытие предотвращает ржавчину без необходимости окраски
• Интегрированный соединительный разъем исключает необходимость в дополнительных муфтах
• Совместимость с широким спектром аксессуаров ESCA от IEK

Ограничения применения

• Не предназначен для постоянного погружения в воду - несмотря на оцинкование, не имеет IP-защиты
• Крышка обязательна для защиты от влаги и пыли; без неё лоток не подходит для мест с активными брызгами или осадками
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, в кислотных цехах)
• При монтаже на длинных участках требуются опоры каждые 1–1,5 метра - прогиб возможен при перегрузке

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Разводка слаботочных сетей (LAN, CCTV, телефония) в офисных зданиях
• Кабельные трассы в подвальных помещениях с повышенной влажностью
• Подвесные кабельные пути в торговых центрах и складских ангарах
• Обустройство кабельных каналов на улице под навесом - например, у входов в здания

Практические советы

• При выборе длины учтите, что лоток можно резать болгаркой - но после резки обязательно обработайте края антикоррозийным составом
• Для вертикальных трасс используйте крепления с шагом не более 1 м - особенно при заполнении лотка на 70% и выше
• Если нужна герметичность - всегда дополняйте лоток крышкой (артикулы крышек указаны в каталоге ESCA)
• При монтаже рядом с источниками тепла (трубопроводы, нагревательные приборы) соблюдайте минимальный зазор 100 мм
• Артикул clp10-050-050-3 идеально сочетается с другими элементами серии ESCA - проверьте совместимость перед заказом аксессуаров
