Поворот на 90 градусов 50х400 - CLP2P-050-400 IEK

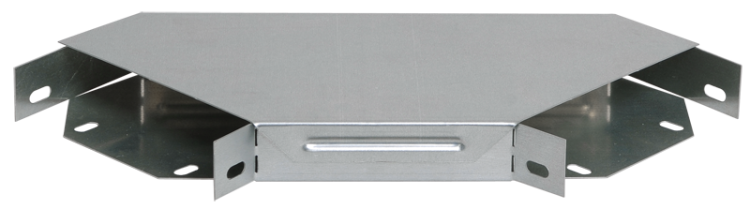

Поворот для лотка горизонтальный 90 градусов 50х400 мм от IEK (ИЭК), артикул clp2p-050-400, предназначен для изменения направления кабельной трассы на 90° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали, совместимо с лотками серии ESCA и обеспечивает долговечную работу в суровых условиях.

Назначение и область применения

Поворот для лотка горизонтальный 90 градусов 50х400 мм используется для плавного перехода кабельной трассы под углом 90° без перегибов проводов и кабелей. Применяется в системах распределения электроэнергии и управления сигналами там, где требуется изменить направление трассы - например, при проходе через стену, угол помещения или вокруг препятствий. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных зонах, на объектах ЖКХ, транспорте и энергетике.

Технические характеристики

• Угол поворота: 90° - позволяет сделать четкий, безопасный поворот трассы без защемления кабелей;
• Размеры: высота 50 мм, ширина 400 мм - соответствует стандартным лоткам того же формата;
• Внутренний радиус: 300 мм - обеспечивает минимально допустимый радиус изгиба для большинства кабелей, исключает механические повреждения жил;
• Материал: сталь оцинкованная, покрытие - горячее цинкование по технологии Сендзимира, толщина слоя 10–20 мкм - гарантирует corrosion resistance даже в агрессивной среде;
• Толщина стенки: 0,8 мм - достаточна для сохранения формы при нагрузках и монтаже;
• Цвет: серый - унифицирован с другими элементами системы ESCA;
• Диапазон рабочих температур: от –60 C до +60 C - работает в холодных регионах и нагреваемых помещениях;
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены;
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот clp2p-050-400 совместим со всеми лотками серии ESCA от IEK с аналогичными габаритами (50×400 мм). Крепится болтами к смежным участкам лотка - фланцы имеют подготовленные отверстия под стандартные крепежи M8–M10. Интегрированный соединитель обеспечивает герметичность и надежность контакта между элементами. Монтаж выполняется после сборки прямых участков: поворот устанавливается как единый модуль, не требует резки или доработки. Установка возможна как в вертикальном, так и в горизонтальном положении - благодаря симметричному дизайну.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, коррозионной стойкости и электробезопасности кабельных лотков. Горячее цинкование снижает риск возникновения точечной коррозии, что важно для помещений с повышенной влажностью. Наличие крышки дополнительно защищает от случайного доступа к кабелям и снижает риск поражения током при обслуживании. Элемент не содержит острых кромок, что соответствует нормам безопасности при работе вблизи активных трасс.

Преимущества

• Одинаковая совместимость с лотками других производителей, имеющими те же габариты - можно использовать в существующих системах;
• Крышка в комплекте - экономит время на закупку отдельных элементов;
• Высокая стойкость к коррозии - особенно актуально для промышленных объектов, подвалов, наружных установок;
• Не требует специальных инструментов для монтажа - достаточно обычного набора гаечных ключей;
• Долгий срок службы - снижает затраты на техобслуживание и замену.

Ограничения применения

• Не предназначена для вертикальных поворотов - для них нужны другие модели;
• Не рекомендуется применять с кабелями, требующими радиуса изгиба более 300 мм - проверьте параметры кабеля перед монтажом;
• Не является взрывозащитным устройством - не применяется в зонах категории В-Ia, B-Ib, B-IIa;
• Не следует использовать в качестве несущего элемента - не выдерживает веса, превышающего массу заполненного лотка.

Примеры использования

• Переход кабельной трассы из машинного зала в электрощитовую комнату;
• Обход колонн и трубопроводов на производственной площадке;
• Прокладка кабелей вдоль стен с поворотом под 90° в коридорах офисных зданий;
• Подключение оборудования на конвейерах, где необходимо менять направление трассы без потери гибкости.

Практические советы

• При монтаже убедитесь, что посадочные поверхности лотка и поворота точно совпадают - иначе возникнет люфт и риск деформации;
• Затягивайте болты равномерно, чтобы не перекосить корпус; используйте шайбы для защиты оцинкованного покрытия;
• Если трасса проходит во влажной среде, проверьте плотность прилегания крышки - при необходимости уплотните стыки силиконовым составом;
• При использовании с крупногабаритными кабелями (например, силовыми 3x240 мм2) убедитесь, что они не задеваются за внутренние края радиуса 300 мм;
• Артикул clp2p-050-400 - единственный вариант этого типа в серии ESCA, поэтому заказывайте сразу несколько штук при масштабных работах - цвет и форма одинаковые, замена будет беспроблемной.
