Угол горизонтальный 90 градусов с крышкой Стандарт 400х50 | PR16.0622 Промрукав Строитель

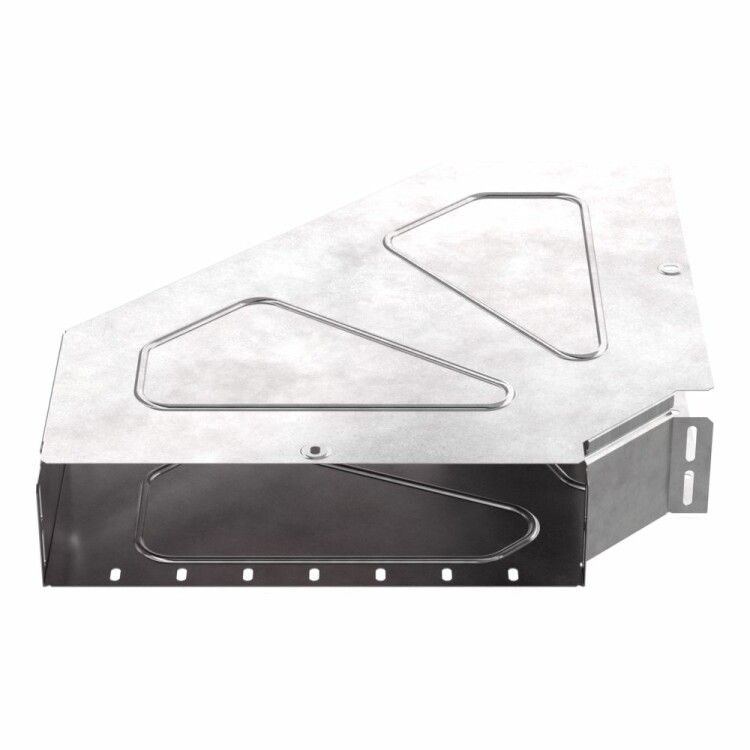

Угол горизонтальный 90 градусов с крышкой Стандарт 400х50 Промрукав - это металлический переходник для изменения направления кабельной трассы под прямым углом, предназначенный для открытой прокладки проводов и кабелей в промышленных условиях. Изделие выполнено из оцинкованной стали по методу Сендзимира, устойчиво к коррозии и работает в широком диапазоне температур. Артикул pr16.0622 соответствует серии продуктов Промрукав, ориентированной на надежную и долговечную фиксацию кабельных систем.

Назначение и область применения

Угол горизонтальный 90 градусов с крышкой Стандарт 400х50 Промрукав используется для поворота кабельных трасс в горизонтальной плоскости на 90 градусов. Подходит для прокладки в перфорированных и глухих лотках, а также в других типах кабельных каналов. Предназначен исключительно для открытой установки - внутри зданий, под навесом или на улице при защищённых условиях. Область применения: промышленные объекты, заводские цеха, энергообъекты, транспортные терминалы, где требуется организовать безопасный и доступный маршрут для силовых и слаботочных кабелей.

Технические характеристики

• Угол изгиба: 90° - обеспечивает чёткий поворот трассы без дополнительных элементов.
• Габариты: ширина 400 мм, высота 50 мм - позволяет пропускать значительное количество кабелей, совместим с крупными лотками.
• Внутренний радиус: 75 мм - минимизирует механическое напряжение на изгибаемых кабелях, особенно важен для чувствительных жил.
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм, нанесённое до формования, гарантирует долгий срок службы даже при повышенной влажности.
• Толщина стенки: 0,8 мм - достаточна для сохранения формы при нагрузке, но не создаёт избыточного веса.
• Температура эксплуатации: от -80 C до +150 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые зоны рядом с оборудованием.
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности.
• Цвет: серый - единый внешний вид с другими элементами системы Промрукав.
• Нормативный документ: ТУ 25.11.23-001-52715257-2019 - регламентирует качество и тестирование изделия.

Совместимость и монтаж

Угол горизонтальный 90 градусов с крышкой Стандарт 400х50 Промрукав рассчитан на открытый монтаж и совместим с лотками того же типа и размера - с шириной 400 мм и высотой 50 мм. Наличие крышки позволяет легко закрывать и открывать трассу для обслуживания без демонтажа всего участка. Соединительные разъемы отсутствуют - угол крепится к лоткам болтами или саморезами через предварительно подготовленные отверстия. Для сборки используйте крепёж, подходящий по диаметру и длине к толщине стенки лотка (обычно М6 или М8). Убедитесь, что внутренний радиус 75 мм не вызывает перегиб кабелей - проверьте минимально допустимый радиус изгиба для ваших проводов.

Безопасность и стандарты

Изделие соответствует нормативному документу ТУ 25.11.23-001-52715257-2019 и имеет класс огнестойкости. Климатическое исполнение УХЛ2 означает, что продукт можно использовать в помещениях с контролируемой влажностью и под навесом, но не в условиях постоянного воздействия осадков или прямого попадания воды. Цинкование по методу Сендзимира обеспечивает антикоррозийную защиту, снижающую риск возникновения электрических замыканий из-за разрушения корпуса.

Преимущества

• Высокая прочность благодаря оцинкованной стали и оптимальной толщине 0,8 мм - не деформируется при монтаже и эксплуатации.
• Крышка снимается без инструментов - удобство при диагностике и модификации трассы.
• Подходит для работы в широком температурном диапазоне - от ледяных хранилищ до печных зон.
• Не требует специальных инструментов для установки - монтаж выполняется стандартными средствами.
• Совместим с большинством лотков Промрукав и аналогичных систем - универсальное решение.

Ограничения применения

• Не предназначен для скрытой прокладки - несовместим с бетонными стяжками или штукатуркой.
• Не герметичен - не следует применять там, где возможен контакт с жидкостью (например, в сырых цехах с технологическими брызгами).
• Не содержит соединительных разъемов - требует точного подбора смежных элементов и правильного крепления.
• Запрещена эксплуатация при температурах ниже -80 C или выше +150 C - выход за пределы указанных значений может привести к потере целостности покрытия.

Примеры использования

• Переход кабельной трассы от вертикального лотка к горизонтальному в цехе металлургического завода.
• Обход препятствий (колонн, трубопроводов) в распределительных щитовых на складских комплексах.
• Формирование маршрута для сигнализационных кабелей в автоматизированных линиях производства.
• Прокладка питания к конвейерам, где необходимо изменить направление трассы под 90 градусов без перегиба жил.

Практические советы

• Перед монтажом проверьте, чтобы внутренний радиус 75 мм соответствовал минимальному радиусу изгиба ваших кабелей - особенно важно для многожильных и оптоволоконных линий.
• При использовании в местах с частыми вибрациями (станки, насосы) дополнительно закрепите угол двумя точками крепления, а не одной.
• Не применяйте этот угол как самостоятельный лоток - он лишь поворотный элемент, требует соединения с основными секциями.
• При хранении на открытом воздухе - уберите в сухое место; хотя покрытие устойчиво, длительное воздействие влаги может вызвать белый налёт (цветущий цинк), который не влияет на функциональность, но портит эстетику.
• Для быстрого обслуживания - всегда оставляйте запас длины кабеля в районе поворота, чтобы избежать натяжения при снятии крышки.
