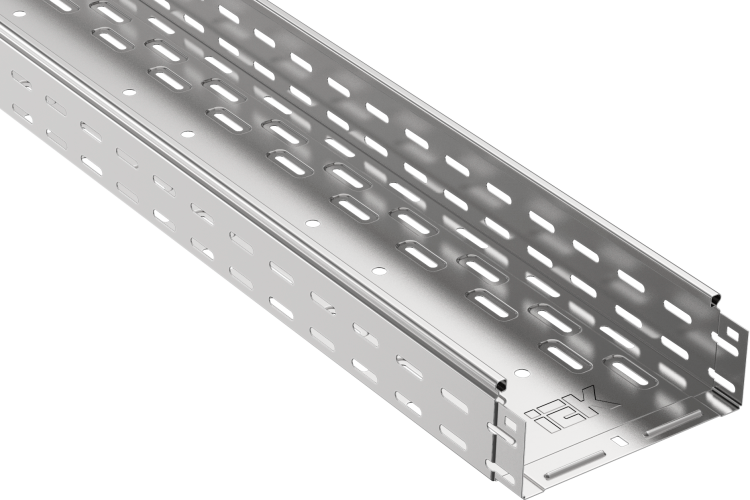

Лоток перфорированный ESCA 200х80х3000, 0.8 мм IEK (ИЭК) CLP10-080-200-3

Лоток перфорированный 200х80х3000 сталь 0.8 мм от IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в помещениях и под навесом. Артикул clp10-080-200-3 выполнен из оцинкованной стали с перфорацией и оснащен интегрированным соединительным разъемом, что ускоряет сборку трассы.

Назначение и область применения

Лоток перфорированный 200х80х3000 сталь 0.8 мм используется для прокладки кабелей в кабельных трассах: силовых, управления, связи, сигнализации. Подходит для внутренней установки в офисах, производственных цехах, торговых центрах, а также для наружного монтажа под навесом или в условиях повышенной влажности. Благодаря оцинкованному покрытию и классу исполнения УХЛ2, он выдерживает колебания температур и влажности, характерные для средней полосы России.

Технические характеристики

• Размеры: ширина 200 мм, высота 80 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 0,8 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 - защищает от коррозии
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C
• Перфорация: боковые стенки perforated - обеспечивают вентиляцию и удобство фиксации кабелей хомутами
• Монтажная перфорация: есть - позволяет крепить лоток к стенам и потолкам болтами или саморезами
• Огнестойкость: да - не распространяет горение, соответствует ГОСТ Р 52868-2021
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соединение: интегрированный замковый разъем - исключает необходимость дополнительных муфт
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 200х80х3000 сталь 0.8 мм совместим с другими элементами системы ESCA от IEK: углами, поворотами, переходниками и крышками. Крышка продается отдельно - её необходимо заказывать дополнительно для герметичной защиты. Монтаж выполняется на кронштейнах, подвесах или прямо к поверхности через перфорацию. Интегрированный соединительный разъем позволяет легко состыковать два лотка без сварки или дополнительных деталей - достаточно вставить один в другой до щелчка. Для крепления используйте метизы с шагом не более 1,5 м.

Безопасность и стандарты

• Произведено по ТУ 27.33.13-002-83135016-2017
• Соответствует ГОСТ 14918-80 - нормативу на металлические кабельные лотки
• Соответствует ТР ТС 004/2011 - безопасность оборудования низкого напряжения
• Подтверждена огнестойкость по ГОСТ Р 52868-2021

Преимущества

• Высокая прочность благодаря толщине стали 0,8 мм и профилированию
• Запатентованная система соединения снижает время монтажа на 30–40%
• Перфорация позволяет легко крепить кабели без демонтажа лотка
• Цинковое покрытие предотвращает ржавчину даже при механическом повреждении
• Серый цвет не требует окраски после монтажа

Ограничения применения

• Не предназначен для прямого погружения в воду - несмотря на цинкование, не имеет IP-защиты
• Крышка обязательна для работы в местах с постоянной запыленностью или попаданием воды
• Не рекомендуется использовать в агрессивных средах: кислоты, щелочи, солевые туманы
• Длина 3 м - при длинных трассах требуется компенсационное устройство каждые 15–20 м

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерными линиями
• Сборка кабельных трасс в серверных комнатах и распределительных пунктах
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в административных зданиях
• Обустройство кабельных путей на открытых площадках под навесом - например, у входов в склады

Практические советы

• При выборе лотка проверьте посадочные размеры: ширина 200 мм требует минимум 220 мм свободного пространства между препятствиями
• Для вертикальных участков используйте дополнительные крепления через каждый метр
• Если нужна герметизация - обязательно закажите крышку (артикулы крышек указаны в каталоге ESCA)
• При резке лотка используйте ножницы по металлу - болгарка может повредить цинковое покрытие
• Артикул clp10-080-200-3 совместим с другими продуктами серии ESCA - можно смешивать комплектующие одного бренда
