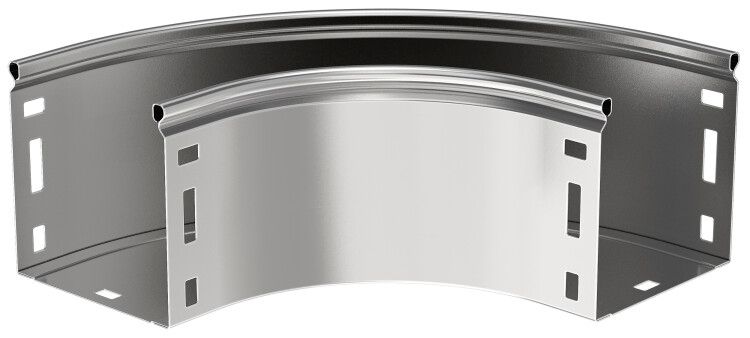

Поворот плавн. 90град тип Г01 ESCA 100х100мм | CPG01-0-90-100-100 IEK

Поворот плавный 90 градусов тип Г01 ESCA 100x100 мм от IEK используется для плавного изменения направления кабельной трассы в горизонтальной плоскости. Этот элемент серии ESCA обеспечивает надежную прокладку кабелей в углах, сохраняя целостность изоляции и удобство монтажа. Артикул cpg01-0-90-100-100 соответствует требованиям ГОСТ Р 52868-2007.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 100x100 мм применяется для организации горизонтальных поворотов кабельных трасс в кабельных лотках. Он позволяет избежать острых углов, которые могут повредить изоляцию проводов при прокладке. Подходит для систем управления, силовой разводки, автоматизации и других задач, где требуется безопасное изменение направления кабеля.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - обеспечивает минимальное напряжение на кабеле при изгибе
• Высота и ширина лотка: 100×100 мм - совместим с лотками такого же размера
• Материал: оцинкованная сталь, покрытие по методу Сендзимира - защищает от коррозии
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже
• Степень защиты: IP00 - не имеет защиты от внешних воздействий, требует установки внутри закрытых каналов
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в помещениях и на открытых площадках при перепадах температур
• Диапазон температур: от –50 C до +40 C - подходит для холодных регионов и промышленных зон
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: светло-серый - соответствует цвету основных элементов серии ESCA

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 100x100 мм совместим с другими элементами серии ESCA того же размера (100×100 мм). В комплекте предусмотрен соединительный разъем - он позволяет легко фиксировать поворот между прямыми участками лотка без дополнительных креплений. Монтаж выполняется путем вставки поворота в лоток и затяжки болтов разъема. Крышка лотка в комплект не входит - её необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных лотков и аксессуаров. Отсутствие степени защиты IP00 означает, что поворот не предназначен для работы во влажной среде или на открытом воздухе без корпуса. Применяется исключительно в составе закрытых кабельных систем.

Преимущества

• Плавный радиус 100 мм снижает риск механического повреждения кабелей при прокладке
• Оцинкование по методу Сендзимира гарантирует долгую защиту от ржавчины даже в агрессивных условиях
• Соединительный разъем в комплекте ускоряет сборку и исключает необходимость сварки или дополнительных деталей
• Совместимость с сериями ESCA от IEK обеспечивает единый стиль и надежное соединение всей системы

Ограничения применения

• Не предназначена для использования вне кабельного лотка - не защищает от воды, пыли, ударов
• Не подходит для вертикальных поворотов - только для горизонтальных траекторий
• Требует наличия крышки лотка для полноценной защиты кабелей - она продается отдельно
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Переход кабельной трассы в угол производственного цеха
• Обход оборудования на конвейере с сохранением радиуса изгиба
• Прокладка кабелей в распределительном щите с ограниченным пространством
• Системы автоматизации на объектах с низкими температурами (например, холодильные камеры)

Практические советы

• Проверьте внутренний радиус перед выбором - для крупногабаритных кабелей (более 25 мм в диаметре) может потребоваться больший радиус
• Используйте только крышку лотка того же типа и размера - несовместимые крышки нарушают герметичность и прочность системы
• Фиксируйте поворот с помощью болтов разъема равномерно - перекосы вызывают нагрузку на кабели
• При монтаже в сыром помещении дополнительно проверьте состояние оцинковки после установки - возможна химическая коррозия при контакте с агрессивными веществами
• Артикул cpg01-0-90-100-100 - единственный вариант этого поворота в серии ESCA; другие размеры имеют другие артикулы
