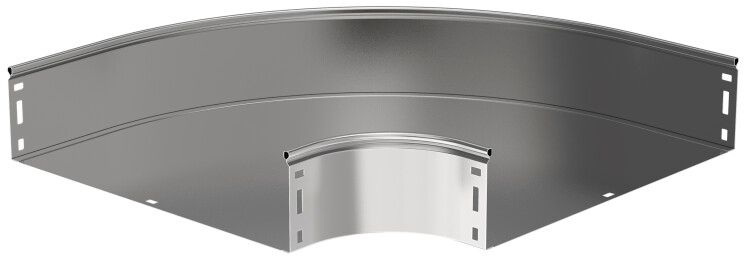

Поворот плавн. 90град тип Г01 ESCA 100х400мм | CPG01-0-90-100-400 IEK

Поворот плавный 90 градусов 400х100 мм тип Г01 от IEK (ИЭК), артикул cpg01-0-90-100-400, используется для плавного изменения направления кабельной трассы в горизонтальной плоскости. Изделие выполнено из оцинкованной стали, рассчитано на длительную эксплуатацию в условиях промышленных объектов.

Назначение и область применения

Поворот плавный 90 градусов 400х100 мм тип Г01 применяется для организации горизонтальных поворотов в кабельных каналах и лотках. Он обеспечивает плавный переход проводов и кабелей без перегибов, что снижает риск повреждения изоляции. Подходит для прокладки силовых, управляющих и слаботочных сетей в помещениях с высокой механической нагрузкой - например, на заводах, в распределительных пунктах, на транспорте и в логистических комплексах.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 100 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Размеры: ширина 400 мм, высота 100 мм - соответствует стандартным лоткам и каналам
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для жесткости при монтаже и эксплуатации
• Цвет: светло-серый - совпадает с цветом большинства металлических кабельных систем IEK
• Диапазон рабочих температур: от –50 C до +40 C - подходит для холодных и умеренных климатических зон
• Степень защиты: IP00 - изделие не защищено от попадания воды и пыли; предназначено для внутреннего монтажа в закрытых каналах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - для эксплуатации в помещении с контролируемым микроклиматом

Совместимость и монтаж

Поворот плавный 90 градусов 400х100 мм тип Г01 совместим с кабельными лотками и каналами IEK серии ESCA, имеющими аналогичные габариты (400×100 мм). Комплектуется соединителем - для фиксации к смежным элементам трассы. Монтаж выполняется болтовым соединением с использованием стандартных крепежей. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется герметизация или защита от внешних воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных лотков. Отсутствие степени защиты (IP00) означает, что применение возможно только внутри закрытых кабельных систем, где исключён контакт с влагой, пылью и посторонними предметами. Недопустимо использование в открытых зонах, на улице или во взрывоопасных средах.

Преимущества

• Плавный радиус 100 мм предотвращает перегибы кабелей, особенно важен для многожильных и чувствительных проводов
• Оцинкование по методу Сендзимира обеспечивает долговечность и устойчивость к коррозии даже при повышенной влажности
• Жесткая конструкция из стали 0,8 мм сохраняет форму при сборке и эксплуатации
• Совместимость с сериями ESCA и другими продуктами IEK упрощает проектирование и замену элементов

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и пыли (IP00)
• Не рекомендуется использовать в местах с постоянным контактом с химически активными веществами
• Требует наличия крышки для полноценной защиты кабелей - без неё возможен доступ к проводникам
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверяйте спецификации кабеля перед монтажом

Примеры использования

• Переход кабельной трассы в углу распределительного щита
• Обход колонн и трубопроводов в производственном цехе
• Смена направления лотка между этажами в многоэтажных зданиях
• Прокладка сигнальных кабелей в автоматизированных линиях

Практические советы

• Перед монтажом убедитесь, что внутренний радиус 100 мм соответствует требованиям кабеля - для некоторых типов кабелей (например, с бумажной изоляцией) требуются большие радиусы
• Используйте только совместимые крышки и соединители от IEK - несовместимые детали могут нарушить целостность системы
• При сборке трассы с несколькими поворотами - чередуйте прямые участки и повороты равномерно, чтобы избежать перегрузки на одном участке
• Проверьте посадочные размеры: ширина 400 мм и высота 100 мм должны точно совпадать с остальными элементами трассы
• Для удобства обслуживания - оставляйте свободный доступ к соединительному узлу, чтобы можно было легко демонтировать поворот при необходимости
