Поворот плавн. 90град тип В20 ESCA 100х400мм | CPV41-0-90-100-400 IEK

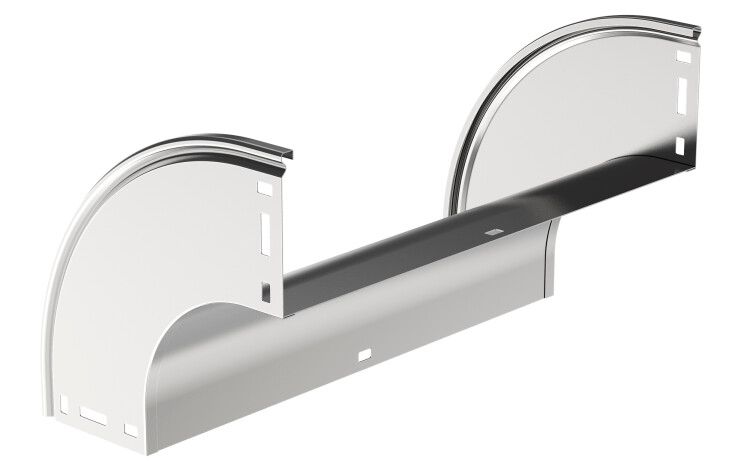

Поворот плавный 90 градусов тип В20 ESCA, 100х400мм - элемент кабельного лотка, обеспечивающий плавный переход трассы под углом 90° для прокладки кабелей в вертикальной плоскости. Изделие выполнено из оцинкованной стали, совместимо с системой ESCA от IEK, артикул cpv41-0-90-100-400.

Назначение и область применения

Поворот плавный 90 градусов тип В20 ESCA, 100х400мм используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный стояк или между этажами. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, транспорта и автоматизации. Применяется там, где требуется избежать острых перегибов кабелей, чтобы сохранить целостность изоляции и обеспечить удобство прокладки.

Технические характеристики

• Угол поворота: 90 градусов - фиксированный внешний поворот, не регулируемый
• Внутренний радиус: 100 мм - минимальный радиус изгиба кабеля внутри лотка, соответствует требованиям ГОСТ Р 52868-2007
• Ширина лотка: 400 мм, высота: 100 мм - позволяет размещать значительное количество кабелей, особенно при групповой прокладке
• Материал: сталь оцинкованная по методу Сендзимира - защитный цинковый слой ≥10 мкм, устойчив к коррозии
• Толщина стенки: 0,8 мм - достаточна для механической прочности при монтаже и эксплуатации
• Покрытие: светло-серое - цвет соответствует стандартному оформлению системы ESCA
• Степень защиты IP00 - изделие не имеет герметичной крышки; требует установки с крышкой или в защищённом помещении
• Диапазон температур: от –50C до +40C - работает в условиях сурового климата, включая холодные склады и открытые площадки
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных сред
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - предназначено для умеренного, холодного и влажного климата
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным лоткам в России

Совместимость и монтаж

Поворот плавный 90 градусов тип В20 ESCA, 100х400мм совместим с другими элементами серии ESCA от IEK: прямыми участками, уголками, переходниками и креплениями того же формата. В комплекте предусмотрен соединительный разъём - он позволяет легко закрепить поворот к смежным секциям лотка без сварки или дополнительных крепёжных деталей. Монтаж выполняется болтовым соединением через предварительно подготовленные отверстия. Для надёжности рекомендуется использовать крепёж, соответствующий толщине материала (0,8 мм). Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется защита от пыли, влаги или механических воздействий.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу, регламентирующему безопасную эксплуатацию кабельных лотков в электроустановках. Отсутствие степени защиты IP (IP00) означает, что поворот не предназначен для открытых зон без дополнительной защиты. Эксплуатация возможна только в помещениях с контролируемой средой или при наличии крышек и боковых ограждений. Температурный диапазон исключает применение в условиях, превышающих +40C, например, рядом с нагревательными приборами или в парилках.

Преимущества

• Плавный радиус 100 мм снижает риск повреждения кабелей при прокладке и обслуживании
• Оцинкование по методу Сендзимира гарантирует долгую устойчивость к коррозии даже в сыром воздухе
• Соединительный разъём в комплекте ускоряет сборку и исключает необходимость в дополнительных фитингах
• Совместимость с сериями ESCA от IEK обеспечивает единый стиль и взаимозаменяемость всей трассы
• Толщина 0,8 мм обеспечивает жесткость при нагрузке, не требуя усиления

Ограничения применения

• Не применяется без крышки - IP00 не защищает от пыли, воды, посторонних предметов
• Запрещена установка в местах с постоянным контактом с химически активными жидкостями (кислоты, щелочи, растворители)
• Не предназначен для наружной эксплуатации без дополнительной оболочки или кожуха
• Не рассчитан на механические удары или давление сверх допустимой нагрузки - не следует использовать как опору для оборудования
• Не подходит для кабелей с минимальным радиусом изгиба более 100 мм - проверьте спецификацию кабеля перед монтажом

Примеры использования

• Переход кабельной трассы с потолка на вертикальный стояк в распределительном шкафу
• Обход препятствий в машинном зале завода - например, вокруг трубопроводов или колонн
• Подключение кабелей от технологического оборудования к пульту управления на втором уровне
• Прокладка сигнальных проводов в системах автоматизации на холодильных комплексах

Практические советы

• Выбирая этот поворот, убедитесь, что внутренний радиус 100 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - чаще всего это актуально для многожильных кабелей с большими сечениями
• Обязательно используйте крышку ESCA подходящей ширины (400 мм) - без неё система теряет защитные функции
• При монтаже в местах с вибрацией дополнительно затяните соединительные болты и проверьте их через 1–2 месяца после запуска
• Для длинных трасс с несколькими поворотами - проектируйте маршруты так, чтобы минимизировать число последовательных поворотов, чтобы не усложнять протяжку кабелей
• Проверьте наличие всех компонентов перед монтажом: сам поворот, соединительный разъём, и убедитесь, что крышка заказана отдельно
