Поворот на 90 град. вертикальный внешний 100х400 | CLP1N-100-400 IEK

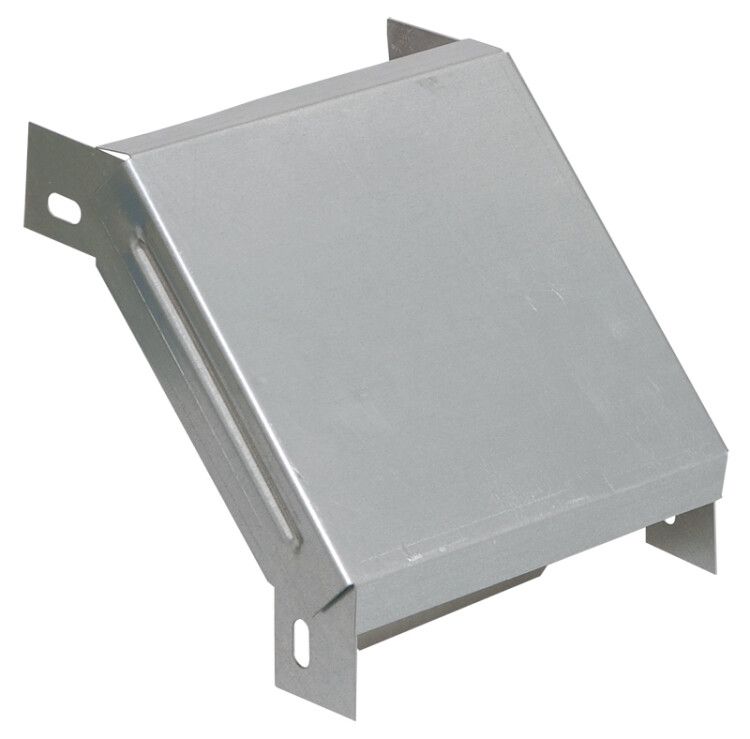

Поворот на 90 градусов вертикальный внешний 100х400 от IEK (ИЭК), артикул clp1n-100-400, предназначен для изменения направления кабельной трассы под углом 90° в вертикаальной плоскости. Этот элемент серии ESCA используется в системах кабельных лотков из оцинкованной стали, обеспечивает надёжную прокладку кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Поворот на 90 градусов вертикальный внешний 100х400 применяется для перехода кабельной трассы с горизонтального участка на вертикальный или наоборот. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, энергообъектах, транспортных терминалах, производственных цехах и на объектах ЖКХ. Элемент позволяет сохранить целостность трассы без перегибов и повреждений изоляции кабелей.

Технические характеристики

• Угол поворота: 90° - обеспечивает плавный переход между уровнями;
• Высота: 100 мм - определяет высоту прохода для кабелей;
• Ширина: 400 мм - соответствует ширине стандартного лотка серии ESCA;
• Толщина материала: 0,8 мм - гарантирует жесткость и долговечность;
• Внутренний радиус: 300 мм - минимизирует напряжение в кабелях при изгибе;
• Материал: сталь оцинкованная горячим способом - защищает от коррозии;
• Покрытие: цинк 10–20 мкм по технологии Сендзимира - устойчиво к химическим воздействиям и механическим повреждениям;
• Цвет: серый - совместим с другими элементами серии ESCA;
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических условиях;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов;
• Тип крепления: болтовое - фиксируется к смежным лоткам с помощью болтов М6/М8;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам.

Совместимость и монтаж

Поворот на 90 градусов вертикальный внешний 100х400 совместим с лотками серии ESCA от IEK того же типа и ширины (400 мм). Устанавливается на прямые участки лотка с помощью болтового соединения через предварительно подготовленные отверстия. Крышка крепится поверх корпуса и фиксируется аналогичными болтами. Для герметичности рекомендуется использовать уплотнители при необходимости защиты от влаги. Соединитель уже интегрирован - дополнительные детали не требуются.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к прочности, коррозионной стойкости и электробезопасности металлических кабельных лотков. Горячее цинкование обеспечивает электроизоляцию от основания, снижает риск возникновения блуждающих токов. Применение в зонах с взрывоопасной средой допускается только при наличии дополнительной защиты согласно нормам ПУЭ.

Преимущества

• Интегрированный соединитель исключает необходимость дополнительных крепёжных элементов;
• Оцинкованная сталь с покрытием 10–20 мкм устойчива к коррозии даже в агрессивных средах;
• Радиус изгиба 300 мм позволяет прокладывать кабели с минимальным усилием и без повреждения изоляции;
• Крышка легко демонтируется для осмотра и обслуживания кабелей;
• Серый цвет и единый дизайн обеспечивают эстетическую и технологическую совместимость с всей серией ESCA.

Ограничения применения

• Не предназначена для установки в местах постоянного контакта с открытым огнем или высокотемпературными поверхностями выше +60 C;
• Не следует применять в качестве несущего элемента - не выдерживает вес оборудования или крупных масс;
• Запрещено использование в условиях частого погружения в жидкость - хотя IP-класс не указан, изделие не является водонепроницаемым;
• Подходит только для лотков шириной 400 мм - несовместим с другими размерами без адаптеров.

Примеры использования

• Переход кабельной трассы с этажа на этаж в многоэтажном производственном здании;
• Обход колонн и трубопроводов в цехах с плотной расстановкой оборудования;
• Прокладка кабелей от распределительного щита к станкам, расположенным на другом уровне;
• Монтаж в холодильных камерах, где требуется устойчивость к низким температурам.

Практические советы

• При монтаже проверьте совпадение внутреннего радиуса с минимально допустимым радиусом изгиба используемых кабелей - особенно для многожильных и чувствительных к деформации типов;
• Используйте болты класса прочности 4.8 и выше - недостаточно затянутые соединения могут вызвать люфт и вибрации;
• При установке в помещениях с высокой влажностью дополнительно уплотните стыки силиконовым составом;
• Проверяйте наличие крышки перед запуском системы - открытый лоток увеличивает риск повреждения кабелей и нарушения безопасности;
• Поворот на 90 градусов вертикальный внешний 100х400 от IEK (ИЭК) можно комбинировать с прямыми лотками и другими уголками серии ESCA - система остаётся унифицированной.
