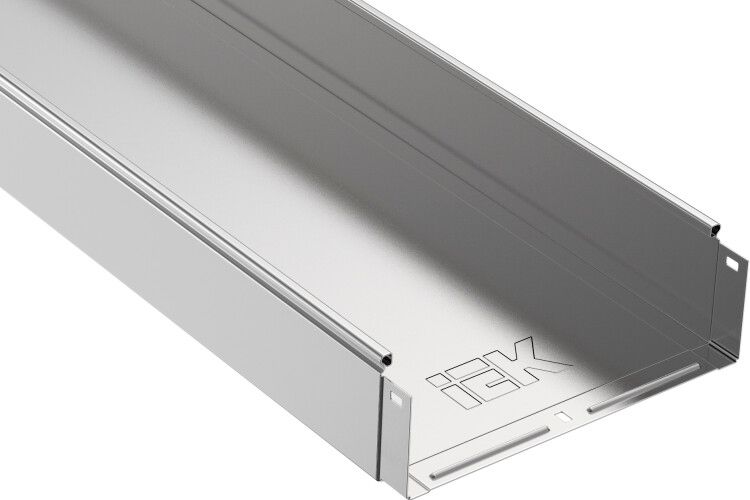

Лоток кабельный листовой неперфорированный ESCA 100х400х3000 IEK (ИЭК) CLN10-100-400-3

Лоток неперфорированный стальной 100х400х3000 мм, толщина 1.2 мм от бренда IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в промышленных, коммерческих и наружных условиях. Артикул cln10-100-400-3 выполнен из оцинкованной стали с интегрированным соединителем и рассчитан на долгую эксплуатацию до 20 лет.

Назначение и область применения

Лоток неперфорированный стальной 100х400х3000 мм, толщина 1.2 мм используется для упорядоченной прокладки кабелей в кабельных трассах. Подходит для внутренней установки в производственных цехах, офисах, торговых центрах, а также для наружного монтажа под навесом или в местах с повышенной влажностью. Благодаря герметичному исполнению с крышкой (продается отдельно) защищает кабели от пыли, влаги и механических повреждений. Применяется в системах энергообеспечения, автоматизации, связи и управления.

Технические характеристики

• Материал: сталь холоднокатаная, оцинкованная конвейерным способом
• Размеры: 100×400×3000 мм (высота × ширина × длина)
• Толщина стенки: 1,2 мм
• Цвет: RAL 7047 (серый матовый)
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 98%
• Огнестойкость: да - выдерживает открытый огонь без распространения пламени
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• Соответствие: ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток неперфорированный стальной 100х400х3000 мм, толщина 1.2 мм оснащен интегрированным соединителем - позволяет легко состыковывать несколько секций без дополнительных фитингов. Монтаж осуществляется на кронштейны, подвесы или крепится к стенам/потолкам с помощью болтов. Наличие NATO-отверстий упрощает фиксацию к крепежным элементам стандарта NATO. Для герметичности требуется установка крышки (не включена в комплект). Соединяется с другими элементами серии ESCA: углы, переходники, ответвители того же размера.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость обеспечивается конструкцией и материалом - при возгорании лоток не поддерживает горение и не выделяет токсичных веществ. Цинковое покрытие предотвращает коррозию даже при перепадах температур и высокой влажности.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и холоднокатаной стали
• Долговечность - срок службы 20 лет при правильном монтаже
• Защита от коррозии - оцинковка по ГОСТ 14918-80 гарантирует устойчивость к агрессивной среде
• Удобство сборки - интегрированный соединитель исключает необходимость в дополнительных деталях
• Поддержка стандарта NATO - совместимость с широким спектром крепежных решений
• Совместимость с крышкой - возможность создания закрытой, пыле-влагозащищённой трассы

Ограничения применения

• Не предназначено для постоянного погружения в воду - не имеет IP-защиты без крышки
• Требуется обязательная установка крышки для работы в условиях повышенной влажности или запыленности
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щелочи) - оцинковка не устойчива к длительному контакту
• Максимальная рабочая температура - +40C; при более высоких значениях возможна деформация
• Не подходит для прокладки кабелей с очень большим радиусом изгиба - жесткая конструкция не допускает значительных изгибов без специальных элементов

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой нагрузкой
• Системы управления и сигнализации в торговых комплексах
• Кабельные трассы на элеваторах, складах, автостоянках под навесом
• Объекты ЖКХ - лифты, насосные станции, тепловые пункты
• Аварийное освещение и системы пожарной сигнализации в зонах с риском влажности

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина 400 мм требует достаточного свободного пространства между препятствиями
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при нагреве
• Крышку выбирайте по тому же артикулу - она продается отдельно и должна точно подходить по форме
• При нарезке лотка используйте ножницы по металлу - резка болгаркой может повредить цинковое покрытие, что снижает коррозионную стойкость
• При монтаже в сырых помещениях обязательно используйте герметик на стыках крышки и лотка
• Соблюдайте минимальный радиус изгиба - для этого применяйте угловые элементы серии ESCA, а не изгибание самого лотка
