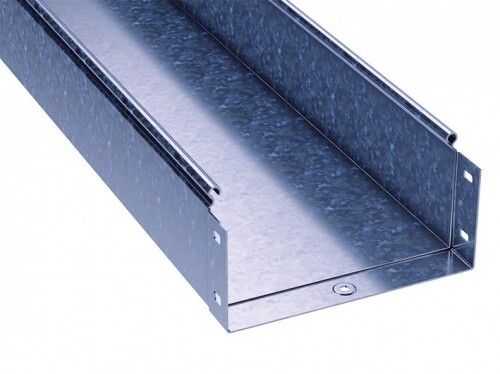

Лоток неперфорированный 300х100х3000х1,2мм | 3510412 DKC ДКС

Лоток кабельный неперфорированный 300х100х3000х1,2мм от DKC (ДКС) в серии S5 Combitech предназначен для прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Благодаря оцинкованной стали и повышенной толщине материала он выдерживает значительные механические нагрузки, обеспечивая долговечную и безопасную трассу для проводов.

Назначение и область применения

Лоток кабельный неперфорированный 300х100х3000х1,2мм используется для прокладки кабелей в условиях, где требуется защита от внешних воздействий: пыли, влаги, механических повреждений и загрязнений. Подходит для установки внутри зданий и на улице - например, в производственных цехах, на объектах ЖКХ, энергетике, транспорте и связи. Применяется там, где необходимо закрытое кабельное пространство: в местах с высокой плотностью кабелей, на участках с риском попадания воды или при наличии осадков.

Технические характеристики

• Габариты: ширина 300 мм, высота 100 мм, длина 3000 мм
• Толщина материала: 1,2 мм - выше стандартного уровня, что повышает жесткость и несущую способность
• Материал: сталь с непрерывным холодным цинкованием - равномерное, прочное антикоррозийное покрытие
• Полезное сечение: 29 600 мм2 - позволяет разместить большое количество кабелей без перегрузки
• Защитное покрытие: оцинковка (не порошковая окраска) - устойчивость к коррозии даже при повреждении кромок
• Цвет: серый - соответствует стандартному цвету оцинкованной стали
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температурах от −40C до +40C, в условиях повышенной влажности
• Исполнение: без разъема - требует дополнительных комплектующих для соединения между собой

Совместимость и монтаж

Лоток кабельный неперфорированный 300х100х3000х1,2мм совместим с другими элементами системы S5 Combitech: углы, переходники, крепления и крышки. Для герметизации рекомендуется использовать уплотнители и крышки - тогда достигается степень защиты IP44. Монтаж осуществляется на кронштейны, подвесы или крепления к стене/потолку. Соединение секций выполняется болтовым соединением через фланцы - необходимы самонарезающие болты M8 или аналогичные. Учитывайте посадочные размеры: внутренняя ширина 296 мм, высота 96 мм - при выборе крышек и соединителей проверяйте соответствие габаритам.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и устойчивости к коррозии. Непрерывное холодное цинкование обеспечивает длительную защиту без необходимости дополнительной обработки. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в регионах с умеренным и холодным климатом. Сертифицирован для использования в электроустановках согласно ГОСТ Р 50571 и нормам ПУЭ.

Преимущества

• Увеличенная толщина стали (1,2 мм) снижает деформацию под весом кабелей - особенно важно при большой плотности укладки
• Неперфорированная форма исключает попадание мусора, влаги и насекомых внутрь лотка
• Оцинкованное покрытие устойчиво к химическим воздействиям и механическим повреждениям при монтаже
• Высокая несущая способность делает его подходящим для участков с тяжелыми кабельными пакетами или вертикальными подъемами
• Совместимость с системой S5 Combitech упрощает проектирование и замену элементов

Ограничения применения

• Не предназначена для прямого контакта с открытым пламенем или высокими температурами свыше 100–120 C - хотя огнестойкая, она не является термически устойчивой конструкцией
• Без крышки и уплотнителей не обеспечивает защиту выше IP20 - для влажных сред обязательна установка герметизирующих элементов
• Не подходит для прокладки в агрессивных средах: кислоты, щелочи, растворители - оцинковка не защищает от химической коррозии
• Длина 3000 мм требует точного расчета опорных расстояний - при больших пролетах возможен прогиб, даже при толщине 1,2 мм

Примеры использования

• Производственные линии: прокладка кабелей управления станков, конвейеров, автоматических линий
• Подземные кабельные каналы: в качестве основного лотка перед выходом на поверхность
• Здания с высокой влажностью: котельные, насосные станции, бассейны (при использовании крышек)
• Аварийные и запасные трассы: где нужна максимальная надежность и минимальный риск повреждения

Практические советы

• Перед монтажом проверьте, чтобы все кромки были без острых заусенцев - они могут повредить изоляцию кабелей
• При укладке более 10–15 кабелей одновременно используйте крышки с уплотнителем - это продлит срок службы изоляции
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Выбирайте крепления с учетом веса заполненного лотка: 1 метр полностью заполненного лотка весит около 12–15 кг
• При заказе нескольких секций - берите с запасом 3–5% на подрезку и потери при монтаже
