Поворот плавный 90 градусов тип В10 ESCA 100х400 мм - CPV51-0-90-100-400 IEK

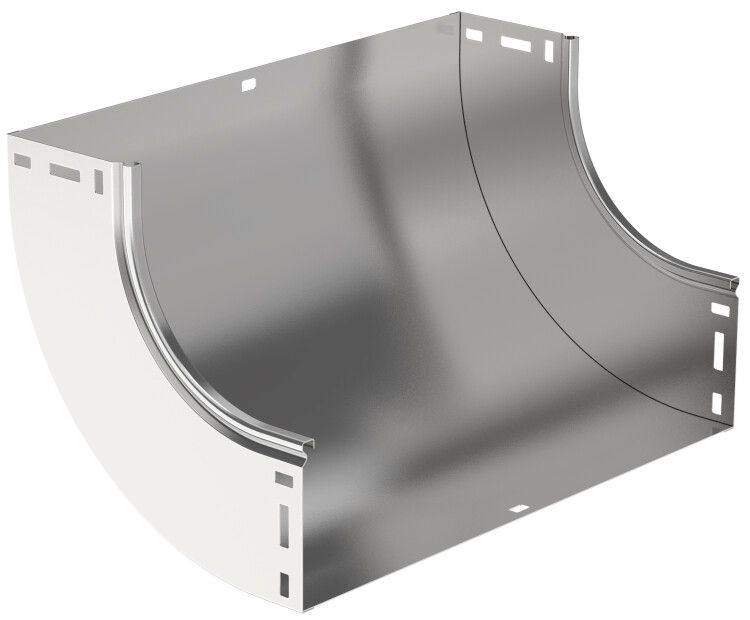

Поворот плавный 90 градусов тип В10 ESCA 100х400мм от IEK - элемент кабельной трассы, обеспечивающий плавный переход тракта на 90° внутри помещения. Артикул cpv51-0-90-100-400 рассчитан на длительную эксплуатацию в условиях промышленных объектов с высокой механической нагрузкой.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 100х400мм используется для изменения направления кабельной трассы в вертикальной плоскости - например, при переходе с горизонтального участка на вертикальный стояк. Применяется в системах кабельных каналов, где важна безопасная прокладка силовых и управляющих кабелей без перегибов. Подходит для установки в цехах, распределительных пунктах, на заводах и в логистических комплексах.

Технические характеристики

• Угол поворота: 90 градусов - обеспечивает плавный изгиб без острых углов, снижает риск повреждения изоляции кабелей;
• Внутренний радиус: 100 мм - соответствует минимальным требованиям ГОСТ Р 52868-2007 для прокладки кабелей с жесткими оболочками;
• Размеры: 100×400 мм - высота 100 мм, ширина 400 мм; позволяет размещать кабели сечением до 120 мм2;
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм, устойчив к коррозии в средних условиях;
• Толщина стенки: 0,8 мм - достаточна для сохранения формы при сборке и эксплуатации;
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - работает в закрытых помещениях с умеренным и холодным климатом;
• Диапазон температур: от –50 до +40 C - выдерживает суровые зимние условия в неотапливаемых зонах;
• Степень защиты IP00 - не защищен от попадания воды и пыли; применяется только во внутренних, сухих помещениях;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных химикатов;
• Цвет: светло-серый - совместим с другими элементами серии ESCA;
• Исполнение: с соединительными разъемами в комплекте - легко монтируется с прямыми участками и другими поворотами;
• Нормативный документ: ГОСТ Р 52868-2007 - соответствие требованиям к кабельным каналам в России.

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 ESCA 100х400мм совместим с другими элементами серии ESCA: прямыми участками, тройниками, заглушками. Монтаж осуществляется с помощью комплектных соединительных разъемов - они фиксируют детали без сварки или саморезов. Для герметизации стыков рекомендуется использовать термостойкий силиконовый герметик, если требуется повышенная защита от пыли. Крышка в комплект не входит - её необходимо заказывать отдельно (например, модель cpv51-0-90-100-400-COVER).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007, который регламентирует требования к металлическим кабельным каналам. Отсутствие степени защиты IP00 означает, что использование вне помещений или в сырых зонах запрещено. Нагрузка на корпус не должна превышать допустимую массу кабелей - не более 15 кг на метр длины.

Преимущества

• Плавный радиус 100 мм исключает перегибы кабелей, продлевая срок службы изоляции;
• Оцинкование по методу Сендзимира гарантирует долговечность даже при колебаниях влажности;
• Комплектные разъемы позволяют собирать трассу без инструментов - экономят время при монтаже;
• Совместимость с сериями ESCA и IEK упрощает замену и расширение системы;
• Подходит для многократной сборки и демонтажа без потери прочности соединений.

Ограничения применения

• Не предназначена для открытых площадок, улиц, подвалов с постоянной влагой - из-за IP00;
• Не подходит для кабелей с внешним диаметром больше 45 мм - возможны трудности при протяжке;
• Запрещено применять в местах с воздействием агрессивных химикатов (кислоты, щелочи);
• Требуется обязательная установка крышки - без неё кабели не защищены от механических повреждений и доступа посторонних лиц.

Примеры использования

• Переход с горизонтальной трассы на вертикальный стояк в цехе металлургического предприятия;
• Обход оборудования в автоматизированном производстве, где нельзя менять расположение трубопроводов;
• Прокладка кабелей управления в распределительных щитах с ограниченным пространством;
• Системы освещения в холодильных камерах - благодаря широкому диапазону температур.

Практические советы

• При проектировании учтите, что внутренний радиус 100 мм требует минимум 15–20 см свободного места вокруг поворота для удобной протяжки кабеля;
• Перед монтажом проверьте, чтобы все соединительные разъемы были целыми - деформированные элементы нарушают герметичность;
• Для кабелей большого диаметра используйте смазку на основе силикона - это снижает усилие при затяжке;
• Если система будет работать в условиях частой влажной уборки - выбирайте модели с крышкой и герметизацией стыков;
• Артикул cpv51-0-90-100-400 - единственный вариант этого типа в серии ESCA с такими размерами - не путайте с аналогами других производителей.
