Поворот плавн. 90град тип Г01 ESCA 100х300мм | CPG01-0-90-100-300 IEK

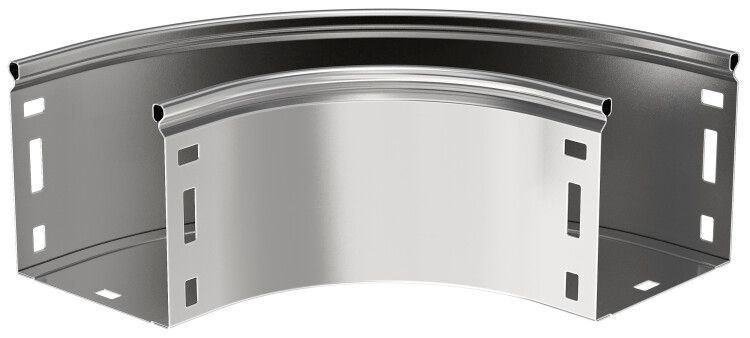

Поворот плавный 90 градусов 300х100 мм тип Г01 от IEK (ИЭК) - элемент кабельной трассы, обеспечивающий плавный горизонтальный поворот на 90° с минимальным радиусом изгиба. Артикул cpg01-0-90-100-300 применяется в системах прокладки кабелей в промышленных и коммерческих объектах, где важна сохранность изоляции проводов и удобство монтажа.

Назначение и область применения

Поворот плавный 90 градусов 300х100 мм тип Г01 используется для изменения направления кабельной трассы в горизонтальной плоскости без острых углов. Подходит для прокладки силовых и управляющих кабелей в каналах, лотках и коробах. Применяется на производствах, в офисных зданиях, на транспорте и в энергообъектах, где требуется безопасная и долговечная маршрутизация кабелей.

Технические характеристики

• Угол поворота: 90°
• Внешние размеры: ширина 300 мм, высота 100 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход без перегибов кабеля
• Материал корпуса: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: не менее 10 мкм
• Цвет: светло-серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Комплектация: включает соединитель для стыковки с другими элементами трассы

Совместимость и монтаж

Поворот совместим с лотками и коробами серии ESCA от IEK, имеющими аналогичные габариты (300×100 мм). Монтаж осуществляется путём фиксации соединителя к смежным участкам трассы с помощью болтов или саморезов. Установка возможна как на стене, так и на потолке. Соединитель уже встроен - дополнительные детали не требуются. Для герметизации стыков рекомендуется использовать уплотнители, если система работает во влажной среде.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Цинкование по методу Сендзимира гарантирует равномерное и плотное покрытие, защищающее металл от электрохимической коррозии. Нет открытых токоведущих частей - изделие не является электрическим оборудованием и не требует заземления.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение изоляции кабелей при прокладке
• Оцинкованная сталь устойчива к влаге, химическим воздействиям и механическим нагрузкам
• Встроенный соединитель ускоряет сборку и снижает риск некачественного стыка
• Долгий срок службы - до 20 лет - минимизирует затраты на замену
• Светло-серый цвет легко сочетается с большинством металлических кабельных систем

Ограничения применения

• Не предназначена для вертикальных поворотов - только горизонтальная ориентация
• Крышка в комплект не входит; её необходимо приобрести отдельно
• Не рекомендуется применять в условиях постоянного погружения в воду или агрессивных химических средах
• Подходит только для кабелей с внешним диаметром, не превышающим допустимую заполненность канала (не более 40–50% площади сечения)

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обход препятствий на технологическом этаже в жилом комплексе
• Смена направления лотка в распределительном щите при ограниченном пространстве
• Прокладка кабелей между помещениями с изменением оси трассы на 90°

Практические советы

• Проверьте внутренний радиус 100 мм перед выбором кабелей - он определяет минимально допустимый радиус изгиба для вашей модели провода
• При использовании нескольких поворотов подряд рассчитывайте суммарную длину трассы - она увеличивается за счёт изгибов
• Закрепляйте поворот через каждые 80–100 см, особенно при большой массе кабелей
• Для защиты от пыли и влаги используйте крышку типа K-300x100 (продается отдельно)
• Артикул cpg01-0-90-100-300 совпадает с сериями ESCA - проверяйте соответствие размеров при заказе других элементов системы
