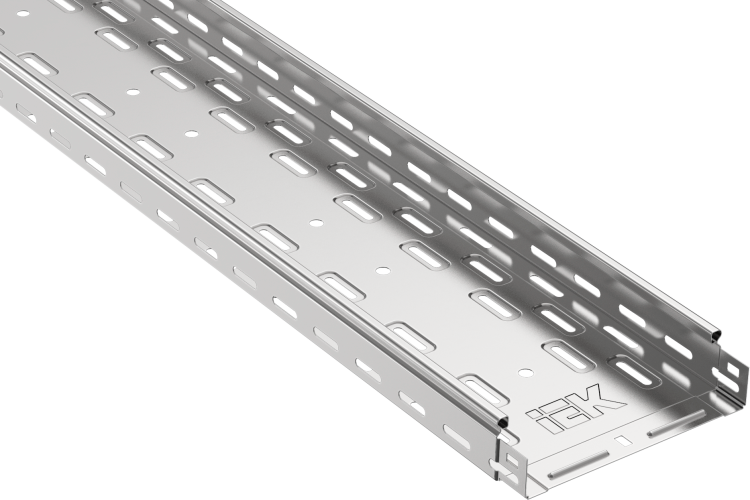

Лоток перфорированный ESCA 150х50х3000, 0.7 мм IEK (ИЭК) CLP10-050-150-3

Лоток перфорированный 150х50х3000 сталь 0.7 мм от IEK - это элемент кабеленесущей системы для упорядоченной прокладки силовых и слаботочных кабелей в помещениях и под навесом. Артикул clp10-050-150-3 выполнен из оцинкованной стали, рассчитан на долгую службу и совместим с другими компонентами серии ESCA.

Назначение и область применения

Лоток перфорированный 150х50х3000 сталь 0.7 мм используется для прокладки кабелей в кабельных трассах. Подходит для внутренней установки в офисах, производственных цехах, торговых центрах, а также для наружного монтажа под навесом или в условиях повышенной влажности. Благодаря перфорации и возможности установки крышки (продается отдельно) обеспечивается защита кабелей от механических повреждений, пыли и влаги. Применяется в системах автоматизации, на конвейерах, в электроустановках с частым доступом для обслуживания.

Технические характеристики

• Размеры: 150 мм (ширина) × 50 мм (высота) × 3000 мм (длина)
• Материал: сталь холоднокатаная, толщиной 0,7 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 - защищает от коррозии
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Огнестойкость: да - не распространяет горение, сохраняет целостность при нагреве
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Перфорация: есть на дне и боковых стенках - позволяет фиксировать кабели хомутами и проводить вентиляцию
• Исполнение: с интегрированным соединительным разъемом - упрощает сборку трассы без дополнительных деталей
• Соответствие нормам: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 150х50х3000 сталь 0.7 мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, креплениями и крышками. Интегрированный соединительный разъем позволяет легко состыковывать лотки друг с другом без сварки или болтов. Монтаж осуществляется на кронштейны, подвесы или крепежные планки. Перфорация позволяет использовать самонарезающие винты или пластиковые хомуты для фиксации кабелей. Крышка продается отдельно - её необходимо заказывать при необходимости герметичной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость обеспечена конструкцией и материалом - при возгорании лоток не выделяет токсичных веществ и не теряет форму. Цинковое покрытие снижает риск электротоковой коррозии, что важно в средах с высокой влажностью.

Преимущества

• Высокая прочность благодаря толщине стали 0,7 мм и технологии проката
• Защита от коррозии - цинковое покрытие увеличивает срок службы в 2–3 раза по сравнению с неконсервированным металлом
• Удобство монтажа - интегрированный замок исключает необходимость в дополнительных крепежах при стыковке
• Вентиляция - перфорация предотвращает перегрев кабелей и ускоряет просушку при попадании влаги
• Поддержка стандартизированной системы - все элементы ESCA взаимозаменяемы, упрощают проектирование и ремонт

Ограничения применения

• Не предназначен для прямого погружения в воду - даже с крышкой не обеспечивает IP67
• Не рекомендуется для установки в местах с постоянными ударными нагрузками или вибрацией выше допустимой
• Крышка не входит в комплект - требуется отдельный заказ, если нужна полная герметизация
• Не подходит для прокладки кабелей с наружным диаметром более 25 мм - возможны трудности с заполнением и закрыванием крышки
• При монтаже на вертикальных участках требуются дополнительные крепления через каждые 1,5 м

Примеры использования

• Прокладка кабелей управления на заводе - между станками и щитами
• Силовые кабели в административном здании - от этажных шкафов до розеток
• Слаботочные сети (LAN, CCTV) в торговом центре - под потолком или вдоль стен
• Кабельные трассы на открытых площадках - под навесом на производстве или в парковке
• Обслуживание кабелей в помещениях с высокой влажностью - кухни, мойки, насосные станции

Практические советы

• При планировании трассы учтите, что суммарный объем кабелей не должен превышать 40% от внутреннего сечения лотка - иначе будет затруднён теплообмен и последующее обслуживание
• Для вертикальных участков используйте крепления с шагом не более 1,5 метра - лоток может прогнуться под весом кабелей
• Заказывайте крышку (артикулы серии CLP-COVER) сразу при покупке - она совпадает по цвету и форме, иначе придётся подбирать отдельно
• Фиксируйте кабели в перфорации с помощью пластиковых хомутов - они не нарушают защитное покрытие и не вызывают коррозию
• Проверьте посадочный размер перед монтажом - лоток имеет точные габариты, и отклонения в 1–2 мм могут помешать стыковке с другими элементами ESCA
