Поворот на 45 град. 50х150 | CLP3P-050-150 IEK

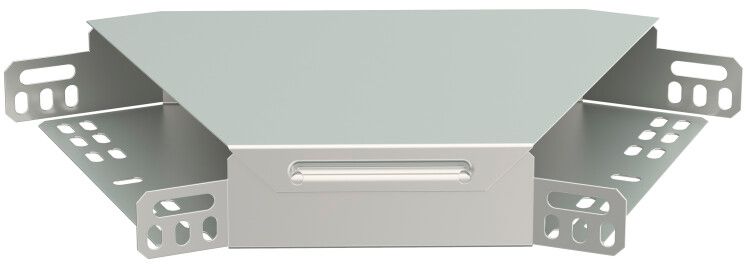

Поворот 45 градусов 50х150мм от IEK (ИЭК), артикул clp3p-050-150, предназначен для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Изделие выполнено из оцинкованной стали с долговечным покрытием и оснащено крышкой - подходит для прокладки силовых и управляющих кабелей в промышленных условиях.

Назначение и область применения

Поворот 45 градусов 50х150мм используется для плавного перехода кабельной трассы между участками, расположенными под углом 45°. Применяется в системах кабельных лотков для защиты проводов и кабелей от механических повреждений и внешних воздействий. Подходит для установки в производственных помещениях, на объектах энергетики, транспорта, ЖКХ и других зонах с высокой нагрузкой на коммуникации.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный изгиб трассы без резких перегибов
• Высота: 50 мм - соответствует стандартному профилю лотков серии ESCA
• Ширина: 150 мм - позволяет прокладывать значительное количество кабелей
• Материал: сталь оцинкованная - прочная, устойчивая к деформациям
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка 10–20 мкм, защищающий от коррозии
• Толщина стенки: 1 мм - оптимальное сочетание жесткости и веса
• Внутренний радиус: 300 мм - исключает перегибы кабелей при прокладке
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических условиях
• Цвет: серый - совместим с другими элементами системы ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к кабельным лоткам

Совместимость и монтаж

Поворот 45 градусов 50х150мм совместим с лотками серии ESCA от IEK, имеющими аналогичную высоту 50 мм и ширину 150 мм. Крепление болтовое - фиксируется через отверстия на боковых стенках с помощью болтов М6 или М8 (не входят в комплект). Установка выполняется на прямые участки трассы перед изменением направления. Интегрированный соединитель обеспечивает герметичное и надёжное соединение с соседними секциями без дополнительных деталей.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкованное покрытие по методу Сендзимира гарантирует электроизоляцию и снижает риск возникновения коррозионных процессов. Наличие крышки дополнительно защищает кабели от случайного контакта и внешнего воздействия, что важно в местах с повышенной проходимостью.

Преимущества

• Одинаковая толщина стенки (1 мм) и единый формат с другими элементами серии ESCA обеспечивают однородность всей трассы
• Скрытое расположение кабелей под крышкой снижает риск повреждения и улучшает эстетику
• Метод Сендзимира даёт более плотное и долговечное цинковое покрытие по сравнению с обычным холодным цинкованием
• Внутренний радиус 300 мм позволяет прокладывать кабели с минимальным допустимым радиусом изгиба, включая многожильные и чувствительные к перегибу типы
• Работоспособность при экстремальных температурах делает изделие пригодным для использования вне помещений и в неотапливаемых зонах

Ограничения применения

• Не предназначена для вертикальных поворотов - применяется только в горизонтальной плоскости
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химикатов (например, кислот, щелочей) - даже оцинкованная сталь может подвергнуться коррозии
• Не является взрывозащитным устройством - не подходит для зон класса В-I, В-II, В-IIa
• Требуется точное совпадение ширины и высоты с основным лотком; использование с лотками другого размера невозможно без адаптеров

Примеры использования

• Прокладка кабелей в цехах с оборудованием, где необходимо обойти колонны или технологические препятствия
• Обустройство трассы в распределительных пунктах с ограниченным пространством
• Монтаж кабельных путей на открытых площадках - например, рядом с производственными корпусами или на железнодорожных станциях
• Системы автоматизации на конвейерах, где требуется изменить направление трассы под углом

Практические советы

• Перед монтажом проверьте внутренние размеры лотка - высота 50 мм должна точно совпадать с вашим лотком, иначе возможен перекос
• При использовании в сыром или пыльном окружении убедитесь, что крышка плотно закрыта - это сохраняет защитные свойства
• Затягивайте болты равномерно, чтобы не деформировать стенки изделия
• При замене старого оборудования - этот поворот можно использовать вместо аналогов других брендов, если они имеют те же габариты и тип крепления
• Артикул clp3p-050-150 легко найти в каталогах IEK - он одинаково обозначен как “Поворот 45 градусов 50х150мм” и в спецификациях, и на упаковке
