Угол горизонтальный 45 градусов с крышкой Стандарт 150х50 | PR16.0426 Промрукав Строитель

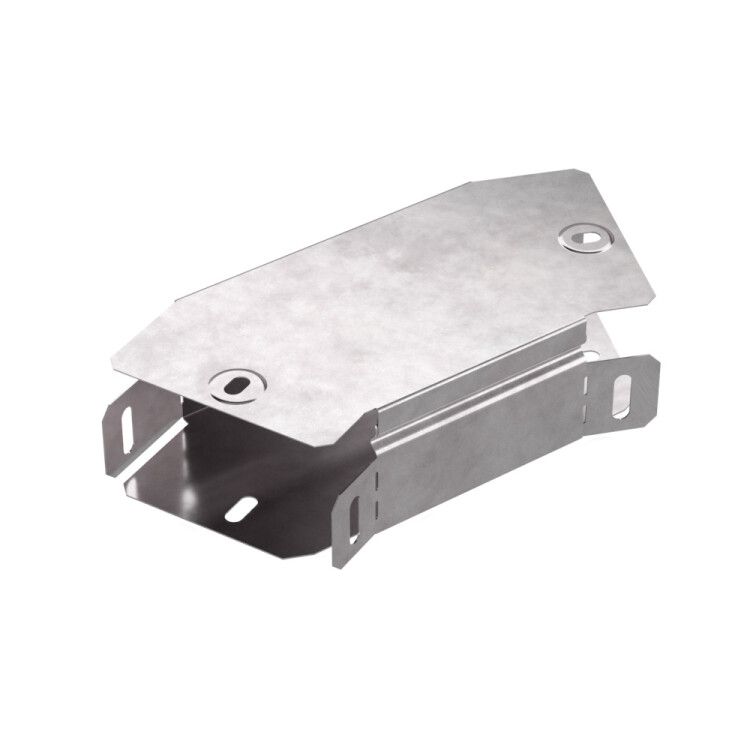

Угол горизонтальный 45 градусов с крышкой Стандарт 150х50 Промрукав - это металлический переходник для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Изделие выполнено из оцинкованной стали с усиленным исполнением и предназначено для использования в промышленных системах проводки, совместимо с перфорированными и глухими лотками. Артикул pr16.0426 от бренда Промрукав обеспечивает надежную защиту кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Угол горизонтальный 45 градусов с крышкой Стандарт 150х50 Промрукав используется для плавного поворота кабельных трасс в горизонтальной плоскости. Подходит для установки в системах с перфорированными и глухими лотками, где требуется изменить направление прокладки кабелей без резких изгибов. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в энергоустановках и других местах с высокой плотностью кабельных коммуникаций.

Технические характеристики

• Угол изгиба: 45° - оптимальный угол для снижения напряжений на кабелях при прокладке
• Размеры: ширина 150 мм, высота 50 мм - соответствует стандартным лоткам того же формата
• Внутренний радиус: 75 мм - позволяет безопасно прокладывать кабели с жесткими изоляциями без повреждения
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм
• Толщина стенки: 0,7 мм - обеспечивает достаточную жесткость при сохранении легкости
• Покрытие: оцинкованное - защищает от коррозии даже при повышенной влажности
• Наличие крышки: да - упрощает обслуживание и предотвращает попадание пыли и влаги внутрь
• Огнестойкость: да - материал не поддерживает горение, выдерживает высокие температуры
• Цвет: серый - стандартизированная окраска для промышленного оборудования
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от -80C до +150C
• Исполнение: без соединителя - требует фиксации к лоткам болтовым соединением или сваркой

Совместимость и монтаж

Угол горизонтальный 45 градусов с крышкой Стандарт 150х50 Промрукав совместим с лотками той же ширины (150 мм) и высоты (50 мм), включая модели от других производителей, если они соответствуют этим габаритам. Монтаж осуществляется путем крепления к основному лотку с помощью болтов, самонарезающих винтов или сварки. Крышка фиксируется на пазах и легко открывается для осмотра или замены кабелей. Отсутствие встроенного соединителя требует дополнительного крепления - используйте подходящие крепежные элементы, рассчитанные на вес заполненной трассы.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Цинковое покрытие по методу Сендзимира гарантирует долговечность в агрессивных средах. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в закрытых помещениях и под навесом. Температурный диапазон от -80C до +150C делает угол пригодным для работы в холодильных камерах, печных зонах и других экстремальных условиях.

Преимущества

• Усиленное исполнение - увеличенная прочность против деформаций при нагрузке
• Наличие крышки - удобство обслуживания и защита от внешних воздействий
• Оцинкованная сталь - длительный срок службы без необходимости антикоррозийной обработки
• Плавный изгиб с радиусом 75 мм - минимизация риска повреждения кабелей при прокладке
• Огнестойкость - соответствие нормам безопасности в промышленных объектах

Ограничения применения

• Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости
• Требует дополнительного крепления - отсутствие встроенных соединителей усложняет сборку
• Не рекомендуется для открытого монтажа под дождём - хотя имеет защиту IP, не является герметичным решением
• Подходит только для лотков шириной 150 мм - несовместим с другими размерами без адаптеров

Примеры использования

• Переход между двумя участками лотка на производственной линии, где необходимо сместить трассу на 45° вокруг колонны
• Обход препятствий (трубопроводов, рам) в распределительных щитах
• Прокладка силовых кабелей в цехах с высокой влажностью - благодаря оцинковке не ржавеет
• Формирование маршрута кабелей в холодильных модулях - работает при температурах ниже -60C

Практические советы

• Проверьте посадочные размеры вашего лотка - ширина должна точно совпадать с 150 мм, иначе возникнет люфт
• При использовании в местах с частым доступом - выбирайте крепеж с возможностью быстрого демонтажа крышки
• Не затягивайте болты слишком сильно - толщина стенки 0,7 мм может деформироваться
• Для защиты от конденсата внутри угла - можно использовать термоусадочные трубки на вход/выход кабелей
• При монтаже вблизи сварочных работ - временно закрывайте угол, чтобы избежать попадания брызг на оцинкованное покрытие
