Угол горизонтальный изменяемый 0-45 градусов 150х50 | PR16.0985 Промрукав Строитель

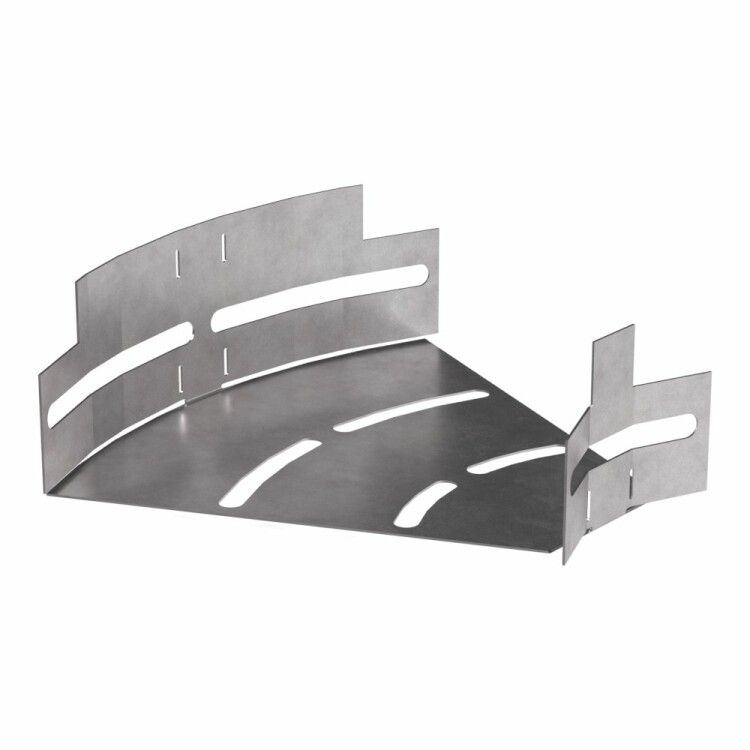

Угол горизонтальный изменяемый 0–45 градусов 150×50 мм Стандарт Промрукав - это регулируемый элемент для организации плавного перехода кабельной трассы между металлическими лотками под углом от 0 до 45°. Изделие выполнено из оцинкованной стали и предназначено для прокладки силовых и слаботочных кабелей в промышленных условиях. Артикул pr16.0985 соответствует серии Стандарт Промрукав.

Назначение и область применения

Угол горизонтальный изменяемый 0–45 градусов 150×50 мм Стандарт Промрукав используется для создания гибких траекторий кабельных трасс между параллельными или смещенными металлическими лотками. Подходит для систем, где требуется изменить направление прохождения кабелей без жестких поворотов. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в распределительных щитовых и на объектах энергетики. Элемент обеспечивает безопасную прокладку кабелей при необходимости компенсации технологических зазоров или перепадов высот.

Технические характеристики

• Угол регулировки: от 0 до 45° - позволяет точно выставить нужный уклон без замены детали;
• Размеры: ширина 150 мм, высота 50 мм - совместим с лотками стандартных размеров;
• Внутренний радиус: 62 мм - минимизирует механическое напряжение на кабелях при изгибе;
• Толщина материала: 0,7 мм - достаточна для жесткости, сохраняет форму при нагрузках;
• Материал: сталь оцинкованная - прочная, устойчивая к деформации;
• Покрытие: оцинковка горячим способом по методу Сендзимира - равномерный слой цинка толщиной 10–22 мкм, защищающий от коррозии;
• Цвет: серый - стандартный цвет оцинкованной стали;
• Перфорация: есть на боковой стенке и в основании - позволяет фиксировать угол болтами или заклепками через отверстия;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: УХЛ2 - работает при температуре от -80C до +150C, допускается установка в помещениях и под навесом;
• Исполнение: без соединительного разъема - требует самостоятельного крепления к лоткам;
• Исполнение для больших расстояний: да - подходит для длинных трасс, не теряет устойчивость при нагрузке.

Совместимость и монтаж

Угол горизонтальный изменяемый 0–45 градусов 150×50 мм Стандарт Промрукав совместим с лотками того же производителя и аналогичных размеров (150×50 мм). Для монтажа используйте саморезы, болты или заклепки через перфорированные отверстия. Нет готовых фланцев или быстрозажимных механизмов - необходимо предварительно подготовить места крепления. Регулировка угла выполняется вручную: отпустите крепления, поверните элемент до нужного положения, затем затяните. Учитывайте внутренний радиус 62 мм - не прокладывайте кабели с минимальным радиусом изгиба меньше этого значения.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Климатическое исполнение УХЛ2 гарантирует надежную работу в условиях повышенной влажности и перепадов температур. Метод оцинковки Сендзимира соответствует ГОСТ 14918 и ISO 1461 - обеспечивает долговечную антикоррозийную защиту. Не содержит токсичных материалов, безопасен для персонала.

Преимущества

• Регулируемый угол - экономит время на подборе нескольких жестких элементов;
• Оцинковка по Сендзимиру - максимальная стойкость к коррозии даже при повреждении поверхности;
• Перфорация с двух сторон - удобство крепления и возможность сборки в любом направлении;
• Высокий рабочий диапазон температур - подходит для экстремальных условий;
• Огнестойкость - снижает риск распространения пламени в кабельных каналах.

Ограничения применения

• Не предназначен для вертикальных поворотов - только горизонтальные изменения направления;
• Требует ручной регулировки и фиксации - не подходит для частой смены угла во время работы;
• Не имеет герметизации - не применяется в местах с постоянным воздействием воды или химически активных сред;
• Толщина 0,7 мм - не рекомендуется для участков с высокой механической нагрузкой (например, транспортировка тяжелых кабельных bundles свыше 50 кг/м);
• Отсутствие соединительного разъема - требует дополнительных крепежных элементов и времени на установку.

Примеры использования

• Подключение лотков на производственной линии, где один участок смешивается с другим под углом 30°;
• Обход препятствий (балки, трубопроводы) в распределительном щите;
• Соединение лотков на эстакаде с разницей уровней;
• Прокладка кабелей в холодильных камерах или сушильных цехах с температурой ниже 0C.

Практические советы

• Перед монтажом проверьте соответствие внешних размеров лотков - 150×50 мм должны совпадать с вашими каналами;
• При использовании в сыром помещении дополнительно обработайте крепеж антивибрационной смазкой;
• Не перегружайте кабелями - суммарный объем заполнения не должен превышать 40% от внутреннего объема угла;
• При регулировке угла используйте уровень - точность +-1° важна для равномерного распределения нагрузки на кабели;
• Запасайте крепеж (болты M6/M8) заранее - он не входит в комплект.
