Угол CPO 45 горизонтальный 45° 150х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36063K DKC ДКС

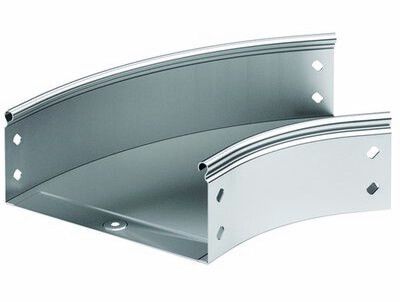

Угол горизонтальный для лотка 45 градусов 150х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36063k, предназначен для изменения направления кабельной трассы в горизонтальной плоскости под углом 45°. Этот элемент входит в систему S5 Combitech и обеспечивает плавный, надёжный переход между участками лотка без необходимости резки или доработки.

Назначение и область применения

Этот угол используется для формирования поворотов в кабельных трассах, где требуется изменить направление прокладки кабелей на 45 градусов в горизонтальной плоскости. Подходит для установки в промышленных объектах, цехах, распределительных пунктах, серверных помещениях и других местах, где применяются листовые кабельные лотки. Особенно эффективен там, где необходимо сохранить целостность трассы, избежать острых перегибов и минимизировать механическую нагрузку на провода.

Технические характеристики

• Угол поворота: 45°
• Внутренний радиус изгиба: 150 мм
• Ширина: 150 мм
• Высота: 50 мм
• Материал: сталь оцинкованная
• Толщина материала: 0,8 мм
• Покрытие: оцинкование горячим способом по технологии Сендзимира
• Исполнение изгиба: плавное, без заломов
• Перфорированные боковые стенки: да - для удобства крепления и вентиляции
• Перфорация в основании: да - позволяет фиксировать угол к полу или потолку через нижнюю поверхность
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый

Совместимость и монтаж

Угол горизонтальный для лотка 45 градусов 150х50 в комплекте с крепежными элементами и соединительными пластинами совместим исключительно с лотками системы S5 Combitech. Комплектация включает все необходимые детали для сборки: две соединительные пластины и крепёж (болты, гайки, шайбы). Монтаж выполняется в три этапа:

1. Подгоните концы двух смежных лотков к торцам угла.
2. Закрепите соединительные пластины внутри лотка с каждой стороны - они выступают как продолжение стенок.
3. Зафиксируйте угол к основе с помощью болтов через перфорацию в дне, если требуется жёсткая фиксация.

Не используйте этот элемент с другими системами лотков - несовпадение габаритов и расположения отверстий приведёт к плохому контакту и снижению прочности соединения.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности. Огнестойкость соответствует нормам для кабельных систем в промышленных зонах. Применение материалов по технологии Сендзимира гарантирует равномерное покрытие цинком, включая внутренние поверхности, что важно для безопасности при длительной эксплуатации.

Преимущества

• Готовый к монтажу комплект - не требует доп purchases крепежа или соединителей.
• Плавный изгиб снижает риск повреждения кабелей при протяжке.
• Перфорация на боках и дне упрощает крепление и позволяет использовать дополнительные фиксаторы.
• Оцинковка по Сендзимиру обеспечивает более высокую стойкость к коррозии, чем обычное холодное оцинкование.
• Совместимость с широким спектром лотков S5 Combitech - можно комбинировать с прямыми участками, вертикальными углами и ответвлениями.

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтальных трасс.
• Не рекомендуется применять в средах с постоянным воздействием открытого огня или температур выше +80 C.
• Не подходит для кабелей с внешним диаметром больше половины внутреннего радиуса (150 мм) - возможны трудности при протяжке.
• Не заменяет собой прямой лоток - не рассчитан на восприятие значительных сосредоточенных нагрузок сверху.

Примеры использования

• Обход препятствий на технологической линии - например, трубопроводов или оборудования.
• Формирование маршрута кабеля вокруг колонн или дверных проёмов в цехах.
• Создание плавного перехода между двумя параллельными рядами лотков в распределительном щите.
• Прокладка кабелей в помещениях с ограниченным пространством, где нужен точный угол поворота без увеличения радиуса.

Практические советы

• Проверьте перед монтажом, чтобы внутренний радиус 150 мм соответствовал минимальному радиусу изгиба ваших кабелей - особенно для силовых и многожильных проводов.
• Используйте крепёж из комплекта - он подобран по длине и типу резьбы для толщины стали 0,8 мм. Самостоятельная замена может привести к проскальзыванию или деформации.
• Если трасса проходит в сыром помещении, дополнительно проверьте герметичность соединений - хотя изделие оцинковано, сами стыки остаются открытыми.
• Для длинных трасс с несколькими углами рекомендуется чередовать горизонтальные и вертикальные повороты - так снижаются усилия при протяжке кабелей.
• Артикул 36063k - единственный вариант этого типа в серии S5 Combitech; другие размеры (например, 90° или 100×50) требуют другого компонента.
