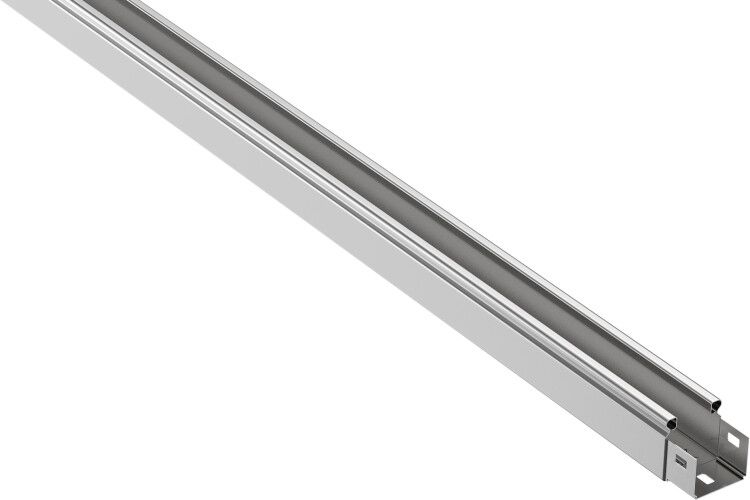

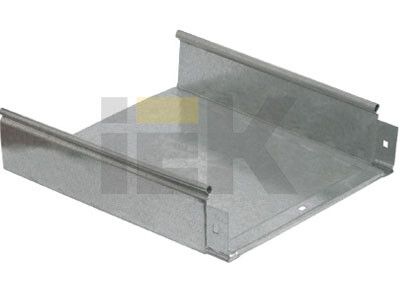

Лоток неперфорированный 150х 50х3000х0,7мм | CLN10-050-150-3 IEK

Лоток листовой неперфорированный 150х50х3000 сталь 0.7 мм от IEK - это элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и под навесом. Артикул cln10-050-150-3 выполнен из оцинкованной стали с интегрированным соединительным разъёмом и рассчитан на долгую службу - до 20 лет.

Назначение и область применения

Лоток листовой неперфорированный 150х50х3000 сталь 0.7 мм используется для упорядоченной прокладки кабелей в условиях, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки под навесом, в помещениях с повышенной влажностью, на производствах, в торговых центрах и офисах. Для полной защиты рекомендуется использовать вместе с крышкой - она продается отдельно.

Технические характеристики

• Форма: прямоугольный листовой лоток, неперфорированный - без отверстий для фиксации кабелей
• Размеры: ширина 150 мм, высота 50 мм, длина 3000 мм
• Материал: холоднокатаная сталь толщиной 0,7 мм
• Покрытие: горячее цинкование по ГОСТ 9.307 - защищает от коррозии
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C
• Огнестойкость: да - материал не распространяет пламя
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• Цвет: серый

Совместимость и монтаж

Лоток имеет интегрированный соединительный разъём - позволяет легко состыковывать несколько секций без дополнительных муфт. Монтажные отверстия выполнены по стандарту NATO - подходят для крепления болтами M6/M8 через стандартные кронштейны. Лоток можно крепить к стенам, потолкам или опорам с шагом до 1,5 метра. Для поворотов и ответвлений используются аксессуары серии ESCA - углы, переходники, тройники. Крышка не входит в комплект - её необходимо заказывать отдельно (артикулы крышек указаны в каталоге IEK).

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 - безопасность оборудования низкого напряжения
• Соответствует ГОСТ Р 52868-2021 - требования к кабельным системам
• Не выделяет токсичных веществ при нагреве
• Поддерживает класс огнестойкости EI 30 - сохраняет целостность при пожаре до 30 минут

Преимущества

• Высокая прочность благодаря толщине стали 0,7 мм и технологии проката
• Защита от коррозии за счёт равномерного цинкового покрытия
• Удобство сборки: интегрированный разъём исключает необходимость в дополнительных соединителях
• Совместимость с широкой линейкой аксессуаров серии ESCA
• Долгий срок службы - 20 лет даже в условиях повышенной влажности

Ограничения применения

• Не предназначена для постоянного погружения в воду - требуется крышка и правильная герметизация стыков
• Не рекомендуется для установки в местах с частыми ударными нагрузками или вибрацией без дополнительной жесткой фиксации
• Запрещено использование в средах с агрессивными химическими веществами (например, кислоты, щелочи)
• Крышка не входит в комплект - без неё степень защиты снижается до IP40

Примеры использования

• Прокладка силовых кабелей в производственных цехах на заводах
• Монтаж слаботочных сетей (LAN, CCTV, сигнализация) в административных зданиях
• Кабельные трассы под потолком в торговых комплексах
• Наружные маршруты под навесом на складских территориях
• Обвязка оборудования в автоматизированных линиях

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина лотка 150 мм требует свободного места минимум 170–180 мм между препятствиями
• Для длинных участков (>10 м) используйте компенсационные участки или закрепление с зазором - металл расширяется при перепадах температур
• Если нужна герметичность - обязательно установите крышку и запечатайте стыки силиконовым герметиком
• Артикул cln10-050-150-3 совместим с другими элементами серии ESCA - все детали имеют единую систему крепления и цветовое соответствие
• При работе в сыром помещении дополнительно контролируйте состояние цинкового покрытия - при повреждении восстанавливайте специальным спреем Zink-Spray
