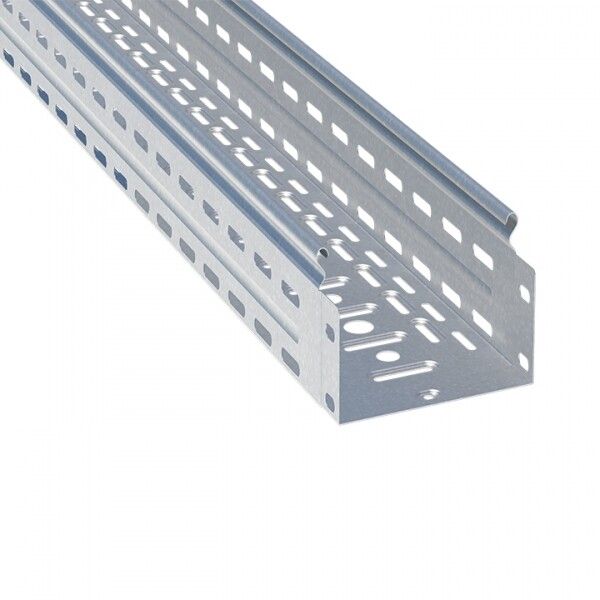

Лоток перфорированный металлический 100х300х3000-0.8 мм (12 м) - L10030001 EKF

Лоток перфорированный металлический 100х300х3000-0,8мм (12 м) от EKF предназначен для открытой прокладки кабелей в промышленных, жилых и коммерческих зданиях. Этот лоток из оцинкованной стали обеспечивает прочную, долговечную и легко обслуживаемую трассу для силовых и слаботочных сетей. Артикул l10030001 входит в серию EKF-Line - решения, разработанные для надежной работы в условиях повышенных нагрузок.

Назначение и область применения

Лоток перфорированный металлический 100х300х3000-0,8мм (12 м) используется для прокладки кабелей в помещениях и на улице - внутри зданий, в коридорах, машинных залах, на фасадах и в технологических каналах. Подходит для силовых кабелей, кабелей связи, управления, сигнализации и других слаботочных систем. Благодаря перфорации и высокой механической прочности, его применяют там, где требуется частый доступ к кабелям для обслуживания или модификации трассы.

Технические характеристики

• Размеры: ширина 100 мм, высота 300 мм, длина 3000 мм (в комплекте 12 метров - четыре секции по 3 м)
• Материал: сталь с цинковым покрытием - защищает от коррозии даже во влажной среде
• Толщина стенки: 0,8 мм - достаточна для выдерживания значительных нагрузок без деформации
• Полезное сечение: 9800 мм2 - позволяет разместить до 40–50 кабелей среднего диаметра (например, VVGng 2×2,5 или аналогичных)
• Перфорация: есть по всей боковой стенке и на основании - удобна для крепления хомутиками, клипсами и другими фиксаторами
• Исполнение: без крышки - оптимально для быстрого доступа; возможна установка крышек отдельно
• Огнестойкость: соответствует требованиям к негорючим материалам - не распространяет пламя
• Цвет: серый - совместим со стандартными цветовыми решениями в инженерных системах
• Гарантия: 3 года - подтверждает качество производства и материалов

Совместимость и монтаж

Лоток перфорированный металлический 100х300х3000-0,8мм (12 м) совместим со всеми аксессуарами серии EKF-Line: углы, переходники, крестовины, подвесы и кронштейны. Монтаж выполняется на стены, потолки и конструкции с помощью болтов, анкеров или специальных подвесных систем. Перфорация позволяет закрепить лоток шагом от 500 мм - рекомендуется использовать интервал 1–1,5 м при равномерном распределении нагрузки. Для длинных участков (до 12 м) допускается использование усиленных точек крепления в местах стыков.

Безопасность и стандарты

Лоток изготовлен в соответствии с ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Цинковое покрытие обеспечивает электроизоляцию от корпуса оборудования. Огнестойкость соответствует классу НГ (не поддерживающий горение). Продукция прошла испытания на механическую прочность и коррозионную стойкость в рамках внутренних стандартов EKF.

Преимущества

• Высокая грузоподъёмность благодаря толщине 0,8 мм и ребрам жесткости
• Перфорация снижает вес и ускоряет монтаж - кабели можно фиксировать без дополнительных крепежей
• Оцинковка увеличивает срок службы в помещениях с повышенной влажностью (бассейны, парковки, холодильные камеры)
• Система EKF-Line обеспечивает унифицированный подход ко всем типам трасс - один набор аксессуаров подходит для всех лотков серии
• Не требует окраски после монтажа - готов к использованию сразу после установки

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокотемпературными источниками (температура выше +80C может повредить цинк)
• Не следует применять в агрессивных химических средах (кислоты, щелочи, растворители) - цинк будет разрушаться
• Без крышки лоток не защищен от попадания воды и крупного мусора - при необходимости используйте крышку EKF-Line
• Подходит только для кабелей с внешним диаметром до 25 мм - более толстые провода могут затруднять укладку

Примеры использования

• Прокладка кабелей питания и управления на заводе - вдоль станков и конвейеров
• Обустройство кабельных трасс в офисном здании - от серверной до рабочих мест
• Монтаж слаботочных систем в школах, больницах и торговых центрах - видеонаблюдение, Wi-Fi, телефония
• Установка на фасадах зданий - для подключения освещения и рекламных конструкций

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны через каждые 1,2 м - особенно при большой массе кабелей
• Старайтесь не перегружать лоток сверх 70% от полезного сечения - это сохранит теплоотвод и доступ к кабелям
• Для соединения нескольких секций используйте стальные планки или заводские стыковочные элементы - не допускайте люфта между участками
• Если нужна герметизация - выбирайте крышку EKF-Line для этого же лотка (совместима по размеру)
• Артикул l10030001 - идеально сочетается с другими изделиями серии EKF-Line: все крепежи и переходники взаимозаменяемы
