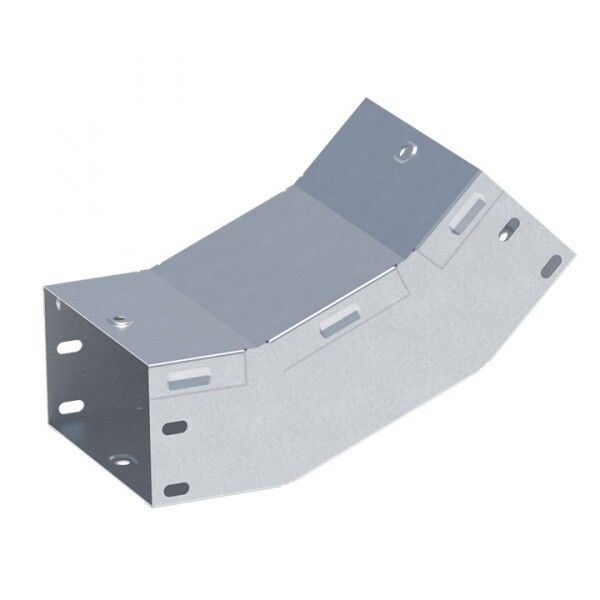

Угол кабельного лотка PROxima 100x300 мм, 45° вертикальный внутренний EKF vi45100300

Угол вертикальный внутренний 45 градусов 100x300 мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах при прокладке проводов и кабелей на вертикальных и наклонных участках. Этот угол обеспечивает плавный переход между секциями лотков под углом 45°, сохраняя целостность защиты и доступ к кабелям.

Назначение и область применения

Угол вертикальный внутренний 45 градусов 100x300 мм предназначен для соединения двух участков кабельного лотка под углом 45° внутри помещения. Применяется в системах EKF-Line для организации трасс на стенах, в шахтах, коробах и других вертикальных конструкциях. Подходит для прокладки силовых, слаботочных и управляющих кабелей в промышленных, жилых, офисных и общественных зданиях.

Технические характеристики

• Тип: Вертикальный внутренний угол
• Угол поворота: 45°
• Высота: 100 мм
• Ширина: 300 мм
• Материал: Сталь с цинк-ламельным покрытием
• Толщина стенки: 0,8 мм
• Конструкция: Стойкий изгиб - прочная форма без деформаций при сборке
• Исполнение: Без разъема - фиксируется через болтовые соединения с лотком
• Покрытие: Цинк-ламель - антикоррозийная защита, долговечность в условиях повышенной влажности
• Наличие крышки: Да - совместим с крышками системы EKF-Line
• Цвет: Серый
• Гарантия: 36 месяцев

Совместимость и монтаж

Угол вертикальный внутренний 45 градусов 100x300 мм совместим со всеми лотками серии EKF-Line той же высоты (100 мм). Монтаж выполняется с помощью болтов и гаек, предусмотренных в комплекте лотков. Угол крепится к двум смежным участкам лотка - входному и выходному - с соблюдением параллельности плоскостей. Крышка устанавливается поверх после прокладки кабелей. Для герметичности рекомендуется использовать уплотнители, если трасса проходит во влажных средах.

Преимущества

• Стойкий изгиб обеспечивает жесткую форму без проседания даже при нагрузке на кабели
• Цинк-ламельное покрытие защищает от коррозии, продлевая срок службы в агрессивных средах
• Наличие крышки позволяет закрывать трассу полностью, предотвращая попадание пыли и механические повреждения
• Производство в России - соответствие ГОСТ и требованиям российских нормативов
• Совместимость с широким спектром аксессуаров EKF-Line - возможность создания сложных маршрутов без замены оборудования

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты, не рассчитан на воздействие осадков и прямого солнца
• Не используется в местах с постоянными вибрациями выше допустимого уровня - требует надежного крепления к несущей конструкции
• Подходит только для лотков высотой 100 мм; несовместим с другими размерами (например, 50 мм или 200 мм)
• Не применяется в взрывоопасных зонах - отсутствует сертификация Ex

Примеры использования

• Переход кабельной трассы от потолка к стене в административном здании
• Формирование угла в шахте лифта для прокладки сигнальных и энергокабелей
• Соединение горизонтальной и вертикальной части трассы в техническом помещении завода
• Обход инженерных коммуникаций в коридорах больниц и школ

Практические советы

• При монтаже проверьте, чтобы радиус изгиба соответствовал минимальному значению, указанному в документации EKF-Line - иначе возможны повреждения кабелей
• Используйте только оригинальные крепежи от EKF - сторонние болты могут иметь неверную резьбу или длину
• Если трасса проходит рядом с источниками тепла, убедитесь, что температура окружающей среды не превышает +40 C
• Перед установкой крышки убедитесь, что все кабели правильно распределены - плотная укладка затрудняет обслуживание
• Артикул vi45100300 всегда указывается в спецификациях проекта - сверьте его с заказом и доставкой
