Угол вертикальный внутренний PROxima 45° 100x200 мм EKF vi45100200

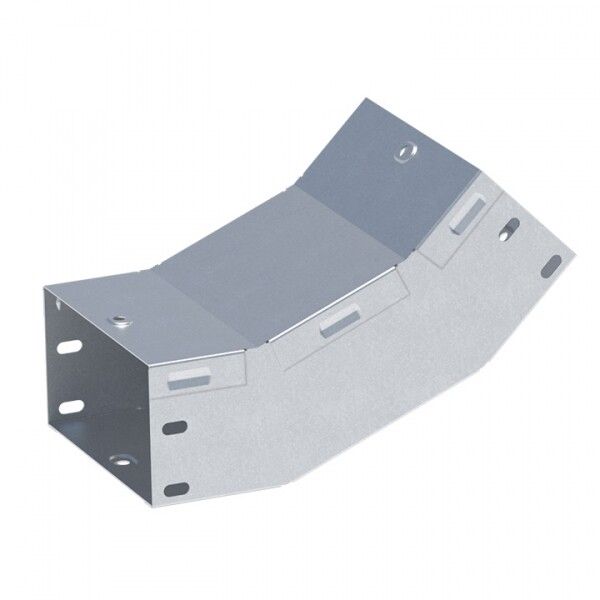

Угол 45 градусов вертикальный внутренний 100x200 мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах при прокладке проводов и кабелей на вертикальных поверхностях. Этот угол обеспечивает плавный поворот трассы под углом 45°, сохраняя целостность защиты кабелей благодаря наличию крышки.

Назначение и область применения

Угол 45 градусов вертикальный внутренний 100x200 мм предназначен для соединения двух участков кабельного лотка в вертикальной плоскости под углом 45°. Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей внутри зданий: офисах, производственных цехах, жилых комплексах, больницах, школах и других объектах. Подходит для монтажа на стенах, где требуется изменение направления трассы без резких изгибов.

Технические характеристики

• Угол изгиба: 45° - оптимальный радиус поворота для снижения механического напряжения на кабелях
• Размеры: высота 100 мм, ширина 200 мм - соответствует стандартным лоткам EKF-Line, обеспечивая совместимость
• Материал: сталь толщиной 0,8 мм - прочная основа, устойчивая к деформациям при монтаже и эксплуатации
• Тип конструкции: стойкий изгиб - форма выдержана методом холодного формования, без сварки, что исключает риск ослабления в месте изгиба
• Покрытие: цинк-ламель - антикоррозийное покрытие, защищающее металл от влаги и химических воздействий
• Цвет: серый - единый цветовой ряд с другими элементами системы EKF-Line
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов, упрощает контроль состояния кабелей
• Исполнение: без разъема - требует фиксации к лоткам с помощью болтов или саморезов через отверстия в боковых стенках
• Гарантия: 36 месяцев - подтверждает долговечность материалов и качества изготовления

Совместимость и монтаж

Угол 45 градусов вертикальный внутренний 100x200 мм совместим с лотками EKF-Line того же размера (100×200 мм) и с аналогичными аксессуарами: прямыми участками, поворотами, крестовинами. Монтаж выполняется путём плотного прилегания к торцам лотков с последующей фиксацией саморезами или болтами M4–M6 через предварительно просверленные отверстия. Крышка крепится поверх лотка с помощью защёлок или винтов - зависит от модели лотка. Учитывайте посадочные размеры: внутренняя ширина 200 мм, высота 100 мм - не допускается установка на лотки другого профиля.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ Р 50571 и нормам по прокладке кабельных трасс в помещениях. Цинк-ламельное покрытие обеспечивает электроизоляцию и безопасную работу в условиях повышенной влажности. Наличие крышки снижает риск случайного контакта с кабелями, что важно для соблюдения правил электробезопасности. Сертификация изделия подтверждается документами производителя EKF.

Преимущества

• Прочная стальная конструкция с изгибом без сварки - минимизирует риск разрушения при нагрузке
• Цинк-ламельное покрытие - продлевает срок службы даже в сырых средах
• Крышка в комплекте - упрощает обслуживание и защищает кабели от внешнего воздействия
• Единая система EKF-Line - все элементы взаимозаменяемы, позволяют собирать трассы любой сложности
• Производство в России - гарантирует соответствие местным условиям эксплуатации

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - не имеет IP-рейтинга
• Не используется в качестве несущего элемента - не рассчитан на вес оборудования, только на кабели
• Требует точного совпадения размеров с лотком - несовместим с лотками 100×100 мм или 150×200 мм
• Запрещено применение в агрессивных средах (например, химические производства) без специальной защиты покрытия

Примеры использования

• Переход между двумя этажами в многоквартирном доме - кабельная трасса меняет направление на 45° вдоль стены
• Обход колонн или трубопроводов в производственном цеху - лоток изгибается вокруг препятствия
• Подключение распределительных щитов на вертикальной стене - кабели подходят снизу и справа под углом
• Прокладка слаботочных сетей (LAN, CCTV) в офисах - эстетично и безопасно, без видимых провисаний

Практические советы

• Перед монтажом проверьте, чтобы лотки до и после угла имели одинаковый тип крышки - иначе возникнет зазор
• Фиксируйте угол минимум в трёх точках: два крепления на каждую сторону + одно в центре изгиба
• Если трасса проходит в помещении с высокой влажностью, дополнительно герметизируйте стыки силиконовым составом
• Не используйте этот угол как замену поворота 90° - он не предназначен для резких смен направления
• Артикул vi45100200 легко найти в каталоге EKF - совмещайте его с другими элементами серии EKF-Line для унификации проекта
