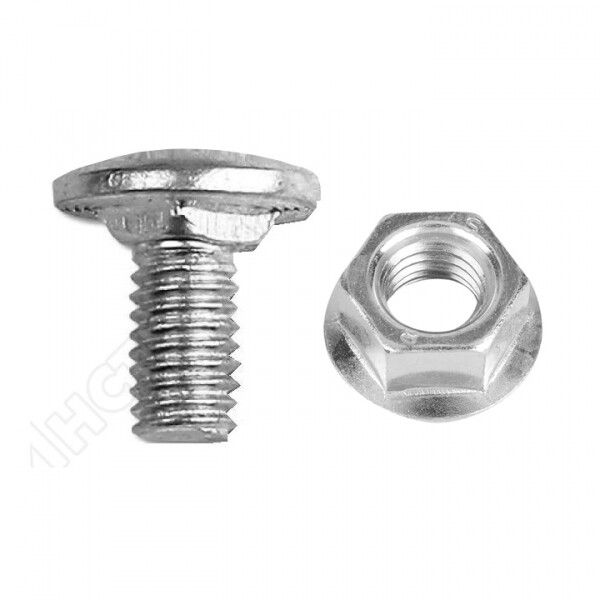

Комплект соединительный 6х10 (винт с подголовником+гайка фланцем М6) EKF wgm6x10

Комплект соединительный 6х10 (винт с подголовником + гайка с фланцем М6) от бренда EKF - это готовый комплект крепежа для сборки металлических кабельных лотков и монтажных систем серии EKF-Line. Артикул wgm6x10 обеспечивает надежное соединение деталей с толщиной до 10 мм.

Назначение и область применения

Комплект предназначен для крепления металлических элементов кабельных трасс: лотков, стоек, кронштейнов и других составляющих системы EKF-Line. Подходит для внутренней установки в помещениях с нормальной влажностью - офисах, производственных зонах, распределительных щитах. Применяется там, где требуется быстрая и прочная фиксация без сверления через всю толщину материала.

Технические характеристики

• Диаметр резьбы: 6 мм (М6)
• Длина винта: 10 мм
• Материал: углеродистая сталь
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях сухих помещений
• Форма головки винта: сферическая - снижает риск повреждения изоляции кабеля при контакте
• Тип резьбы: метрическая - совместима с другими стандартными метизами М6
• Гайка: с фланцем - равномерно распределяет нагрузку, исключает проваливание в мягкий материал
• Гарантийный срок: 3 года

Совместимость и монтаж

Комплект wgm6x10 идеально сочетается с лотками, крышками и крепежными планками серии EKF-Line. Для монтажа достаточно просверлить отверстие диаметром 6–6.5 мм, вставить винт и затянуть гайку с фланцем ключом на 10 мм. Гайка не требует дополнительного крепления - её фланец предотвращает проворачивание при затяжке. Не рекомендуется использовать для крепления к дереву или пластмассам без предварительной подготовки отверстия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в соответствии с ГОСТ Р 50571 и применяется в рамках систем, сертифицированных для работы в электрощитовых и кабельных каналах. Цинковое покрытие не содержит хром(VI) и безопасно при эксплуатации в закрытых помещениях.

Преимущества

• Универсальный комплект - один заказ заменяет два отдельных элемента
• Фланцевая гайка исключает необходимость шайб и уменьшает число операций при монтаже
• Цинковое покрытие обеспечивает долговечность даже при частом обслуживании трассы
• Сферическая форма головки минимизирует риск повреждения кабелей при случайном контакте
• Удобная кратность упаковки - оптимальна для средних и крупных проектов

Ограничения применения

• Не предназначено для внешней установки - цинковое покрытие недостаточно для агрессивных условий (высокая влажность, соль, химические пары)
• Не подходит для крепления к материалам толще 10 мм - винт слишком короткий
• Не используется для ответственных конструкций, восприимчивых к вибрациям - требуются дополнительные контргайки или герметики
• Не рекомендуется применять в качестве анкерного крепления - не имеет распорного механизма

Примеры использования

• Крепление крышки к металлическому лотку 80×40 мм
• Фиксация вертикальной стойки к горизонтальному профилю в кабельной трассе
• Установка кронштейна для подвеса кабельного канала к стеновой панели толщиной 6–8 мм
• Сборка модульных рам для монтажа автоматических выключателей внутри шкафа

Практические советы

• Перед монтажом проверьте глубину отверстия - она должна быть чуть больше длины винта (10 мм), чтобы гайка плотно легла
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - перегрузка может деформировать фланец
• Для массового монтажа используйте комбинированный ключ на 10 мм - экономит время и снижает риск срыва грани
• Храните комплект в сухом месте - хотя покрытие защищает от коррозии, длительный контакт с водой снижает срок службы
• Артикул wgm6x10 часто дополняют в одном заказе с аналогичным комплектом 8х12 - так формируется полноценная система крепления для всех типов лотков EKF-Line
