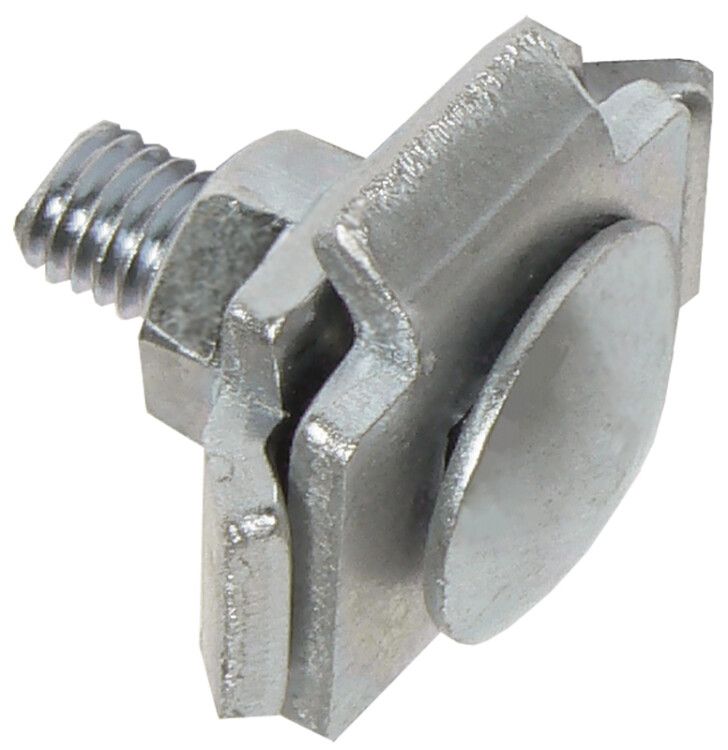

Комплект соединительный двойной MDS M6x20 IEK (ИЭК) CLW10-MDS-20

Соединительный комплект двойной MDS20 М6х20 от IEK (ИЭК) - надёжное решение для соединения металлических лотков и аксессуаров в системах электромонтажа. Артикул clw10-mds-20 входит в серию CLW и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Соединительный комплект двойной MDS20 М6х20 используется для сборки и фиксации лотков, перегородок и других элементов кабельных систем. Применяется в электрощитовых, на производствах, в транспорте и объектах ЖКХ, где требуется прочное и долговечное соединение металлических конструкций.

Технические характеристики

• Резьба: M6 - совместима с болтами и гайками стандарта M6
• Длина: 20 мм - оптимальна для соединения лотков стандартной толщины
• Материал: оцинкованная сталь - обеспечивает устойчивость к коррозии
• Покрытие: гальваническое цинкование - равномерный слой защиты против ржавчины
• Диапазон рабочих температур: от -60 до +60 C - работает в суровых климатических зонах
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Толщина материала: 1 мм - достаточна для жесткости без избыточного веса

Совместимость и монтаж

Соединительный комплект двойной MDS20 М6х20 совместим с лотками серии CLW от IEK и другими изделиями с соответствующими отверстиями под M6. Устанавливается через предварительно просверленные отверстия в стенках лотка. Для монтажа требуются гайки и шайбы, входящие в комплект. Не требует специального оборудования - достаточно обычного ключа на 10 мм.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии, применяемым в промышленном электромонтаже. Гальваническое цинкование соответствует нормам DIN EN ISO 4042. Нет открытых токоведущих частей - безопасен при работе рядом с проводниками.

Преимущества

• Высокая прочность благодаря оцинкованной стали - выдерживает нагрузки при монтаже и эксплуатации
• Устойчивость к внешним воздействиям - не теряет свойств при перепадах температур
• Простота установки - комплект уже содержит все необходимые крепёжные элементы
• Долговечность - срок службы 20 лет снижает затраты на замену

Ограничения применения

• Не предназначена для использования в агрессивных химических средах - например, в кислотных или щелочных помещениях
• Не рекомендуется для соединений с материалами толще 1,5 мм - возможен недожим и потеря герметичности
• Не является изоляционным элементом - не применяется там, где нужна электроизоляция между деталями

Примеры использования

• Соединение двух участков кабельного лотка на производстве
• Фиксация поворотного отвода к основному лотку в распределительной камере
• Закрепление вертикальной стойки к горизонтальному лотку в серверной комнате
• Сборка многоуровневой системы кабельных путей в промышленном корпусе

Практические советы

• Перед монтажом проверьте, что отверстия в лотке точно совпадают с расположением резьбового элемента - допуск +-0,5 мм
• Используйте шайбы из комплекта для равномерного распределения нагрузки - особенно на тонких стенках
• Не перетягивайте крепления - это может деформировать лоток или повредить резьбу
• При использовании в сырых местах периодически осматривайте места соединений - даже оцинкованная сталь требует контроля
• Артикул clw10-mds-20 совместим с другими элементами серии CLW - выбирайте всю систему из одной линейки для гарантии совместимости
