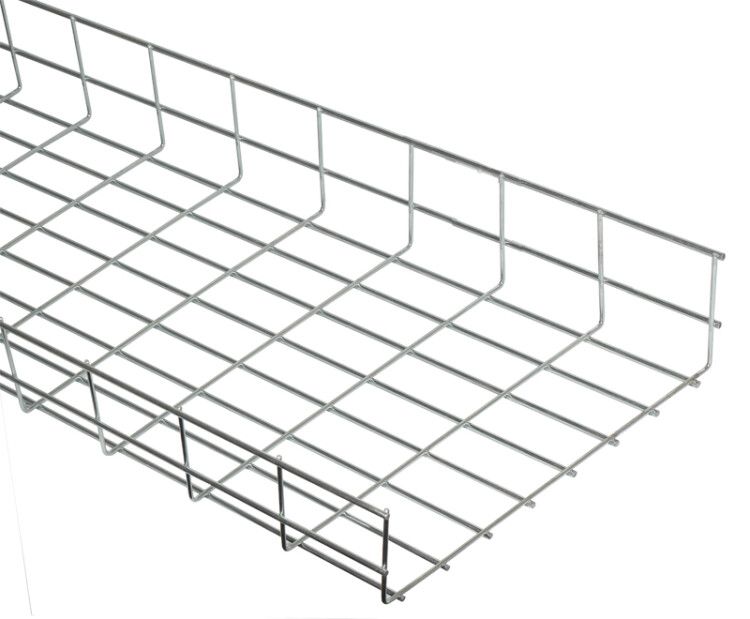

Лоток проволочный NESTA ГЦ 60х100, 4 мм IEK (ИЭК) CLWG10-060-100-3

Лоток проволочный 60х100 4 мм оцинкованный от IEK (ИЭК) - это надёжное решение для прокладки кабелей в помещениях с высокими требованиями к вентиляции и простоте монтажа. Артикул clwg10-060-100-3 соответствует сериям NESTA и ГОСТ 14918-80.

Назначение и область применения

Лоток проволочный 60х100 4 мм оцинкованный предназначен для прокладки силовых и слаботочных кабелей внутри зданий. Часто используется под фальш-потолками, в технологических коридорах, на этажах офисных и промышленных объектов. Подходит для систем связи, автоматизации, освещения и управления оборудованием. Благодаря открытой решётчатой конструкции обеспечивает хорошую циркуляцию воздуха, снижая риск перегрева кабелей.

Технические характеристики

• Размеры: 60×100 мм - ширина и глубина лотка, подходят для средних нагрузок кабелей
• Толщина проволоки: 4 мм - обеспечивает достаточную жесткость при сохранении лёгкости
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Материал: сталь оцинкованная - прочная, долговечная, совместима с большинством кабельных систем
• Форма профиля: U-образная - позволяет легко укладывать и фиксировать кабели
• Климатическое исполнение: УХЛ2 - рассчитан на работу в закрытых помещениях с умеренным климатом, включая холодные и влажные зоны
• Соответствие нормам: ГОСТ 14918-80, ТУ ИМ 707.00.00.000-2000

Совместимость и монтаж

Лоток проволочный 60х100 4 мм оцинкованный совместим с креплениями типа кронштейнов, подвесов и хомутов, рекомендованных для проволочных лотков. Монтируется на расстоянии до 1,5 метра друг от друга - шаг зависит от нагрузки кабелей. Для поворотов и ответвлений применяются углы, переходники и тройники той же серии NESTA. Отсутствие крышки упрощает доступ к кабелям, но требует соблюдения правил безопасности при работе рядом с напряжением.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80 и техническими условиями ТУ ИМ 707.00.00.000-2000. Оцинкованное покрытие соответствует требованиям к антикоррозийной защите. Климатическое исполнение УХЛ2 гарантирует безопасную эксплуатацию в помещениях с температурой от −25C до +40C и относительной влажностью до 80%. Применяется исключительно в закрытых помещениях - не предназначен для наружной установки или контакта с агрессивными средами.

Преимущества

• Высокая степень вентиляции - предотвращает перегрев кабелей даже при плотной укладке
• Простота монтажа - минимум аксессуаров, быстрая сборка без сварки
• Лёгкий вес - снижает нагрузку на несущие конструкции
• Доступ к кабелям - можно легко проверить, заменить или добавить провода без демонтажа
• Цинковое покрытие - устойчиво к механическому воздействию и коррозии в помещении

Ограничения применения

• Не предназначен для наружной прокладки - не выдерживает прямые осадки, ультрафиолет и экстремальные температуры
• Не рекомендуется для мест с постоянным контактом с водой или агрессивными химическими веществами
• Не имеет защиты от внешнего воздействия - не подходит для зон с возможностью случайного прикосновения к кабелям без дополнительных мер (например, кожухов)
• Не следует использовать в качестве несущего элемента для тяжёлого оборудования - только для кабелей

Примеры использования

• Прокладка кабелей питания и управления в серверных комнатах под потолком
• Обустройство кабельных трасс в офисах - от розеток до компьютеров и телефонов
• Монтаж сигнализации, видеонаблюдения и систем контроля доступа
• Прокладка кабелей в медицинских учреждениях, где важна гигиена и легкий доступ к проводам
• Использование на производстве - для передачи сигналов между станками и пультами управления

Практические советы

• Перед монтажом проверьте, чтобы внутренняя ширина лотка (60 мм) была достаточной для суммарного диаметра всех кабелей - заполнение не более 40–50% сечения
• При длинных участках используйте компенсаторы или изгибы, чтобы избежать деформаций от температурных изменений
• Для кабелей с большим весом (например, силовые многожильные) увеличьте частоту креплений до 1 метра
• Артикул clwg10-060-100-3 совпадает с другими изделиями серии NESTA - все аксессуары взаимозаменяемы
• При необходимости окраски - используйте только краски, совместимые с цинком; не применять масляные составы
