Площадка фиксаторная CR | CLW10-CR IEK

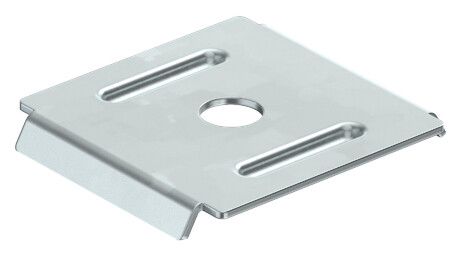

Площадка фиксаторная CR от IEK (ИЭК) — это стальная оцинкованная пластина для надёжного крепления металлических лотков к потолку или стене. Артикул clw10-cr входит в серию CLW и рассчитана на длительную эксплуатацию в условиях промышленной среды.

Назначение и область применения

Площадка фиксаторная CR используется для подвеса металлических лотков — как прокатных, так и проволочных — на шпильках, закреплённых в потолке. Также её можно применять для бокового крепления к стене или для соединения двух лотков между собой. Подходит для систем электропроводки на объектах с высокой нагрузкой: заводы, склады, транспортные узлы, энергообъекты.

Технические характеристики

• Тип изделия: пластина
• Материал: сталь оцинкованная, толщиной 1,5 мм
• Покрытие: цинк — защищает от коррозии
• Цвет: белый
• Диапазон рабочих температур: от -60 °C до +60 °C
• Срок службы: 20 лет
• Нормативный документ: ГОСТ 14918-80
• Способ монтажа: потолочный (возможно боковое крепление)
• Тип соединения: винтовое
• Метрический размер резьбы: 0 мм — не имеет собственной резьбы, крепится через отверстия под болты или шпильки

Совместимость и монтаж

Площадка фиксаторная CR совместима с лотками из серии CLW и другими металлическими лотками стандарта ГОСТ 14918-80. Для установки требуется предварительно закрепить шпильку или анкер в потолке, затем зафиксировать площадку на ней с помощью гайки. Отверстия в пластине позволяют использовать болты М6–М8 для крепления лотка сверху или сбоку. Установка возможна как вертикально (на стену), так и горизонтально (на потолок). Не требует специальных инструментов — достаточно гаечного ключа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, который регламентирует конструкцию и исполнение крепёжных элементов для лотковых систем. Цинковое покрытие обеспечивает электроизоляционные свойства и снижает риск коррозии даже в агрессивных средах. Применение в соответствии с нормативом гарантирует безопасность при эксплуатации в помещениях с повышенной влажностью и перепадами температур.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм
• Устойчивость к коррозии — цинковое покрытие сохраняет целостность даже при длительном воздействии влаги
• Широкий температурный диапазон позволяет использовать в холодных и жарких регионах
• Белый цвет — удобен для визуального контроля и сочетается с большинством лотковых систем
• Поддержка рекомендованного проектного ассортимента — совместима с комплектующими IEK серии CLW

Ограничения применения

• Не предназначен для крепления к деревянным или гипсокартонным поверхностям без предварительного усиления
• Не имеет встроенной резьбы — требует внешних крепёжных элементов (шпилек, болтов, гаек)
• Не следует использовать в качестве основного крепления для лотков с массой более 50 кг без расчётной проверки системы
• Запрещено применять в средах с постоянным контактом с открытыми химическими реагентами (например, кислотными растворами)

Примеры использования

• Подвес лотка с силовыми кабелями в цеху металлургического завода
• Фиксация лотка на потолке в распределительной подстанции
• Соединение двух участков лотка в длинной трассе на складском комплексе
• Боковое крепление к стене в помещении с ограниченным свободным пространством

Практические советы

• Перед монтажом проверьте соответствие диаметра шпильки и отверстий в площадке — они должны плотно подходить друг к другу
• При использовании на стене используйте дополнительные опоры, чтобы избежать прогиба при большой длине лотка
• Для долговечности после монтажа проверьте затяжку креплений спустя 1–2 недели — возможно ослабление из-за осадки конструкций
• Площадка фиксаторная CR — часть единой системы CLW; для согласованной работы используйте другие элементы этой же серии
• Не заменяйте цинковое покрытие краской — это нарушит антикоррозийную защиту
