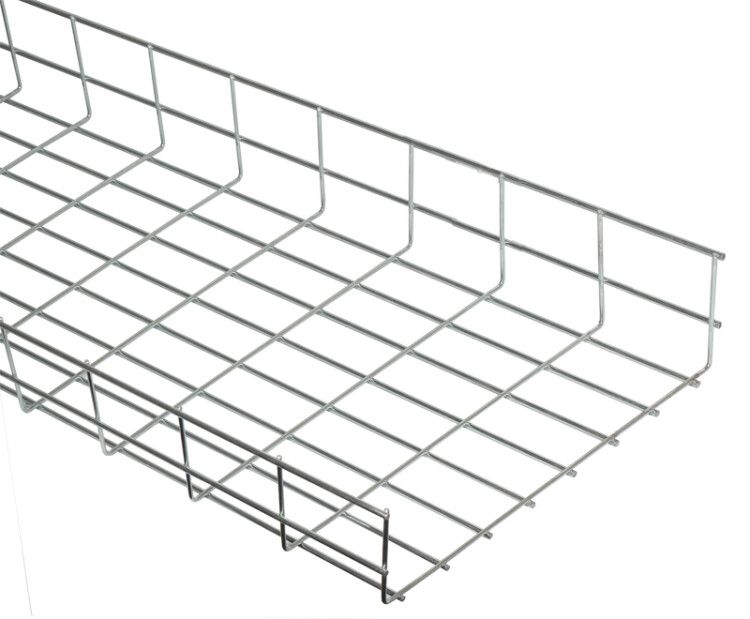

Лоток проволочный 300х60 L3000 сталь 4мм оцинк. IEK CLWG10-060-300-3

Лоток проволочный 300х60х3000х4,0мм оцинкованный от IEK (ИЭК) - это надежный элемент кабельной трассы для внутренней прокладки силовых и слаботочных кабелей, особенно под фальш-потолками. Артикул clwg10-060-300-3 соответствует сериям NESTA и ГОСТ 14918-80.

Назначение и область применения

Лоток проволочный 300х60х3000х4,0мм оцинкованный предназначен для прокладки кабелей в помещениях: офисах, административных зданиях, торговых центрах, производственных площадках. Часто используется под фальш-потолками, в кабельных каналах и на потолочных конструкциях. Подходит для силовых кабелей до 1 кВ, а также для сетей связи, управления, сигнализации и видеонаблюдения.

Технические характеристики

• Размеры: ширина 300 мм, высота 60 мм, длина 3000 мм
• Толщина проволоки: 4 мм - обеспечивает жесткость и устойчивость к механическим нагрузкам
• Форма профиля: U-образная - позволяет легко укладывать и фиксировать кабели
• Материал: сталь оцинкованная - защищена от коррозии в условиях повышенной влажности
• Покрытие: оцинкованное - антикоррозийная защита без необходимости дополнительной окраски
• Климатическое исполнение: УХЛ2 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Соответствие нормативам: ГОСТ 14918-80, ТУ ИМ 707.00.00.000-2000

Совместимость и монтаж

Лоток проволочный 300х60х3000х4,0мм оцинкованный совместим с креплениями и аксессуарами серии NESTA от IEK: подвесами, углами, переходниками и заглушками. Монтаж выполняется на кронштейнах, подвесах или непосредственно к потолочным конструкциям с шагом не более 1,5 метра. Для крепления используются саморезы, анкеры или болты с гайками. Кабели укладываются вручную - доступ к ним остается свободным, что упрощает обслуживание и модификацию трассы.

Безопасность и стандарты

Лоток проволочный 300х60х3000х4,0мм оцинкованный соответствует требованиям ГОСТ 14918-80 и техническим условиям ТУ ИМ 707.00.00.000-2000. Оцинкованное покрытие исключает риск возникновения электрохимической коррозии при контакте с другими металлическими элементами. Применение в соответствии с рекомендациями производителя гарантирует безопасную эксплуатацию в пределах заявленных условий.

Преимущества

• Высокая степень вентиляции - воздух свободно циркулирует вокруг кабелей, снижая риск перегрева
• Простота монтажа - минимум комплектующих, быстрая установка без сварки
• Доступ к кабелям - можно легко осмотреть, заменить или добавить провода без демонтажа всей системы
• Долговечность - оцинкованная сталь выдерживает длительную эксплуатацию в сухих и умеренно влажных средах
• Совместимость с системой NESTA - возможность расширения и модернизации трассы без замены основного элемента

Ограничения применения

• Не предназначен для открытой прокладки на улице - оцинкованное покрытие не обеспечивает достаточную защиту от атмосферных воздействий
• Не рекомендуется использовать в помещениях с постоянной влажностью выше 90%, агрессивными химическими средами или частыми перепадами температур
• Не подходит для тяжелых многожильных кабелей массой более 10 кг/м - возможен прогиб при превышении допустимой нагрузки
• Требуется соблюдать радиус изгиба при поворотах - не менее 100 мм для сохранения целостности профиля

Примеры использования

• Прокладка кабелей питания и Ethernet под подвесным потолком в офисном помещении
• Трассировка сигналов видеонаблюдения и датчиков в торговом центре
• Разводка слаботочных систем (АСУ ТП, пожарная сигнализация) в производственном корпусе
• Обустройство кабельных каналов в серверных комнатах с необходимостью частого доступа к проводам

Практические советы

• Перед монтажом проверьте посадочный диаметр крепежных элементов - они должны точно подходить к профилю лотка
• При длинных участках (>10 м) используйте компенсаторы или оставляйте небольшой люфт для теплового расширения
• Не перегружайте лоток - суммарный вес кабелей не должен превышать 8–10 кг на 1 погонный метр
• Для защиты от пыли и влаги в местах выхода кабелей применяйте заглушки и муфты серии NESTA
• При необходимости удлинения - соединяйте лотки методом «внахлест» с фиксацией саморезами, а не просто встык
