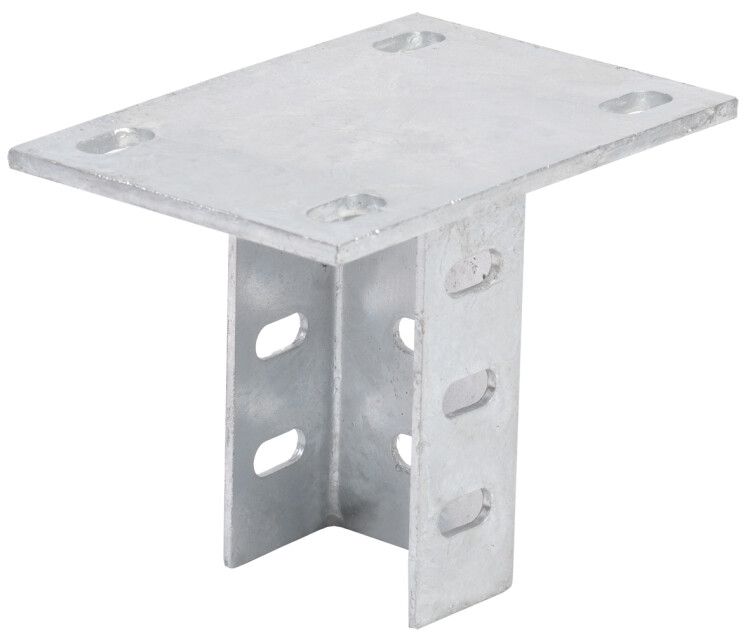

Кронштейн потолочный SSH сталь IEK CLW10-SSH

Кронштейн потолочный SSH сталь от IEK (артикул clw10-ssh) предназначен для надёжного крепления кабельных трасс к потолку, обеспечивая устойчивую фиксацию металлических лотков в промышленных и коммерческих объектах.

Назначение и область применения

Кронштейн потолочный SSH сталь используется для вертикального подвеса кабельных трасс - то есть когда лоток располагается параллельно полу, а кронштейн крепится перпендикулярно к потолочной поверхности. Подходит для установки как прокатных, так и проволочных металлических лотков. Применяется в помещениях с высокой нагрузкой на системы кабелепровода: производственные цеха, распределительные пункты, серверные комнаты, транспортные терминалы. Также допускается использование в настенных и напольных вариантах монтажа, где требуется жёсткая опора из потолка.

Технические характеристики

• Материал: сталь оцинкованная - повышает коррозионную стойкость без необходимости дополнительной защиты
• Толщина стенки: 2 мм - обеспечивает достаточную механическую прочность для нагрузок при прокладке кабелей
• Покрытие: цинк - соответствует ГОСТ 14918-80, защищает от ржавчины даже в условиях повышенной влажности
• Диапазон рабочих температур: от -60 C до +60 C - позволяет использовать в холодильных камерах, на открытых площадках, в неотапливаемых зонах
• Срок службы: 20 лет - рассчитан на длительную эксплуатацию без замены при соблюдении условий монтажа
• Цвет: серый - совпадает с цветовой гаммой большинства металлических лотков и комплектующих IEK
• Тип соединения: винтовое - крепление осуществляется болтами или саморезами через предварительно просверленные отверстия

Совместимость и монтаж

Кронштейн potolochyj SSH сталь совместим с лотками стандарта IEK CLW и другими системами, имеющими аналогичные габариты крепёжных отверстий. Для монтажа требуются анкерные болты или химические анкеры, подходящие к типу основания (бетон, железобетон, кирпич). Установка выполняется с помощью шуруповёрта или гаечного ключа. Кронштейн имеет плоскую базу для равномерного распределения нагрузки. Внимание: посадочные отверстия нестандартизированы по диаметру - перед монтажом проверьте соответствие диаметра крепёжных элементов вашему основанию.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80 - нормативом для метизов, используемых в электроустановках. Соответствует требованиям по механической прочности и долговечности для внутренних и частично внешних применений. Цинковое покрытие снижает риск возникновения гальванической коррозии при контакте с медными или алюминиевыми кабелями.

Преимущества

• Высокая несущая способность благодаря толщине 2 мм и однородной стальной структуре
• Устойчивость к агрессивным средам - цинковое покрытие выдерживает влажность, перепады температур, воздействие масел и эмульсий
• Простота установки - не требует специальных инструментов, легко интегрируется в существующие системы кабелепровода
• Совместимость с рекомендованным ассортиментом IEK - гарантирует точное совмещение с лотками и фитингами серии CLW

Ограничения применения

• Не предназначен для подвеса тяжёлых трубопроводов, воздуховодов или оборудования - только для кабельных трасс
• Не следует использовать в местах постоянного прямого попадания воды (например, на улице без крыши) - хотя цинк защищает, но длительное намокание снижает срок службы
• Запрещено сваривать кронштейн - цинковое покрытие при нагреве выделяет токсичные пары, а сварка нарушает целостность антикоррозийного слоя
• Не рекомендуется для монтажа в сейсмически активных регионах без дополнительных демпферов

Примеры использования

• Фиксация лотка с силовыми кабелями в цехе по производству пластмасс
• Подвес кабельной трассы в распределительной подстанции внутри здания
• Монтаж сигнальных и управляющих кабелей в автоматизированных линиях на пищевом заводе
• Установка в подвале многоэтажного офисного комплекса - там, где нужна надёжная фиксация без видимости креплений

Практические советы

• Перед монтажом проверьте шаг между кронштейнами - согласно нормам, он не должен превышать 1,5–2 м для лотков шириной до 200 мм
• Используйте только оцинкованные или нержавеющие крепёжные элементы - чтобы избежать гальванической коррозии
• При монтаже на бетон используйте ударные анкеры M8–M10; для кирпича - химические анкеры
• Если кронштейн применяется в настенной конфигурации, убедитесь, что угол крепления сохраняет горизонтальное положение лотка
• Clw10-ssh - это часть серии CLW от IEK, поэтому лучше сочетать его с другими элементами этой же серии для гарантированной совместимости
