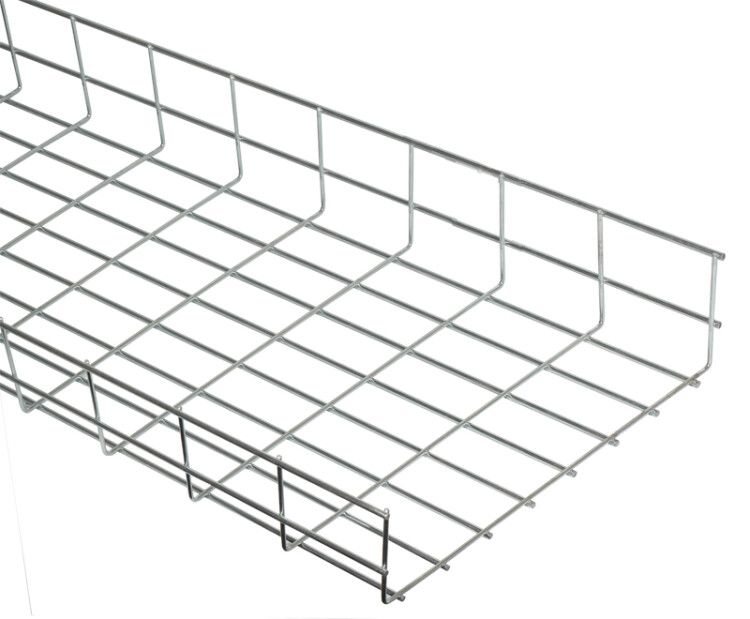

Лоток проволочный 200х35 L3000 сталь 4мм оцинк. IEK CLWG10-035-200-3

Лоток проволочный 200х35х3000х4.0мм оцинкованный сталь от IEK (ИЭК) - это надежная основа для прокладки кабелей в помещениях с высокими требованиями к вентиляции и простоте монтажа. Артикул clwg10-035-200-3 соответствует серии NESTA и предназначен для внутренней прокладки силовых и слаботочных сетей.

Назначение и область применения

Лоток проволочный 200х35х3000х4.0мм оцинкованный сталь используется для прокладки кабелей внутри зданий: силовых, контрольных, телекоммуникационных и других типов. Часто применяется под фальш-потолками, в технических коридорах, на чердачных и технических этажах. Подходит для систем, где важна доступность для обслуживания и хорошая циркуляция воздуха вокруг кабелей.

Технические характеристики

• Материал: сталь оцинкованная - защищена от коррозии, долговечна в условиях повышенной влажности.
• Тип: проволочный - решётчатая конструкция из сваренных продольных и поперечных проволок.
• Толщина проволоки: 4 мм - обеспечивает достаточную жесткость для нагрузки до 15–20 кг/м при равномерном распределении веса.
• Размеры: ширина 200 мм, высота 35 мм, длина 3000 мм - стандартный формат для компактной прокладки кабелей в ограниченном пространстве.
• Покрытие: оцинкованное - антикоррозийное покрытие по ГОСТ 14918-80, повышает срок службы в средах с умеренной влажностью.
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в закрытых помещениях с температурой от −40C до +40C и относительной влажностью до 80% при 25C.
• Нормативные документы: ГОСТ 14918-80, ТУ ИМ 707.00.00.000-2000 - соответствие отечественным стандартам качества.

Совместимость и монтаж

Лоток совместим с креплениями и фитингами серии NESTA от IEK. Монтируется на кронштейнах, подвесах или крепится к стенам/потолкам с шагом не более 1,5 метра. Для соединения лотков друг с другом рекомендуется использовать прямые соединители или углы того же типа. Минимальный набор аксессуаров - достаточно только крепежа и переходников, так как решётчатая форма позволяет легко вводить и выводить кабели без специальных крышек или заглушек.

Безопасность и стандарты

Произведён согласно ГОСТ 14918-80 и техническим условиям TУ ИМ 707.00.00.000-2000. Соответствует требованиям безопасности для электромонтажных работ в помещениях. Оцинкованное покрытие исключает выделение вредных веществ при нормальной эксплуатации. Не поддерживает горение, не является источником возгорания.

Преимущества

• Высокая степень вентиляции - снижает риск перегрева кабелей, особенно при плотной укладке.
• Простота монтажа - кабели можно уложить и извлечь без демонтажа крышки, экономит время при ремонте и модернизации.
• Низкий вес - легче металлических лотков с крышками, снижает нагрузку на крепления.
• Доступность - легко просматривается состояние кабелей, нет необходимости открывать корпус.
• Совместимость с сериями IEK - все элементы системы NESTA взаимозаменяемы и стандартизированы.

Ограничения применения

• Не предназначен для открытой прокладки на улице - оцинкованное покрытие не рассчитано на постоянное воздействие осадков и ультрафиолета.
• Не рекомендуется для мест с механическими нагрузками (например, проходы людей или перемещение оборудования) - проволока может деформироваться при ударах или давлении.
• Не подходит для кабелей с большими внешними диаметрами (>35 мм) - высота лотка ограничивает возможность укладки крупных жил.
• Не обеспечивает защиту от пыли и влаги - не заменяет герметичные каналы в сырых или запыленных помещениях.

Примеры использования

• Прокладка кабелей питания и управления в офисных зданиях под потолком из гипсокартона.
• Система передачи сигналов в серверных комнатах - позволяет легко добавлять новые линии без перебора существующих.
• Обвязка автоматических линий на заводах - когда требуется частый доступ к кабелям для диагностики.
• Подключение светильников и датчиков в торговых центрах - сочетание простоты и визуального контроля.

Практические советы

• При планировании маршрута учтите, что максимальная нагрузка на один лоток - около 15–20 кг/м. Распределяйте кабели равномерно, чтобы избежать прогиба.
• Для длинных участков (более 10 м) используйте компенсаторы или делайте технологические изгибы - предотвращает напряжение в материале.
• Перед установкой проверьте посадочный диаметр кабелей - они должны свободно входить в ячейки лотка без принудительного вдавливания.
• При работе в помещениях с высокой влажностью (бассейны, кухни) дополнительно контролируйте целостность оцинковки - при повреждении возможна коррозия.
• Артикул clwg10-035-200-3 - это базовый элемент. Комплектуйте систему с помощью уголков, тройников и крепежей от IEK (ИЭК) серии NESTA для точного соблюдения проекта.
