Отвод Т-обр. плавн. тип Г01 ESCA 50х200мм | COT01-0-050-200 IEK

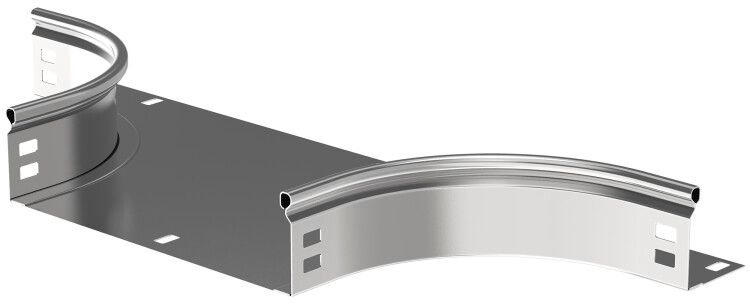

Отвод Т-образный плавный тип Г01 50х200 мм от IEK (ИЭК) - элемент кабельной системы, обеспечивающий плавный переход трассы в виде буквы Т или Х, сохраняя целостность проводки и снижая механическую нагрузку на кабели. Артикул cot01-0-050-200 входит в серию ESCA и рассчитан на длительную эксплуатацию в промышленных условиях.

Назначение и область применения

Отвод Т-образный плавный тип Г01 50х200 мм используется для создания горизонтальных Т- или Х-образных ответвлений кабельных трасс. Подходит также для вертикального Т-ответвления вниз - без установки крышки. Применяется в системах распределения силовых и управляющих кабелей на объектах с высокой плотностью трасс: заводы, логистические терминалы, энергообъекты, транспортная инфраструктура.

Технические характеристики

• Ширина ответвления: 200 мм - позволяет прокладывать до 4–6 кабелей среднего сечения (например, 2×95 мм2 или аналогичных)
• Высота кабельного лотка: 50 мм - определяет максимальный внешний диаметр кабелей, которые можно разместить внутри
• Внутренний радиус: 100 мм - обеспечивает минимально допустимый радиус изгиба кабелей, предотвращая повреждение изоляции
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира - защищает от коррозии даже в агрессивной среде
• Толщина цинкового слоя: не менее 10 мкм - соответствует требованиям долговременной защиты в помещениях и на открытых площадках
• Цвет: светло-серый - совместим с другими элементами серии ESCA
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химического воздействия
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных креплений при сборке

Совместимость и монтаж

Отвод Т-образный плавный тип Г01 50х200 мм совместим с лотками серии ESCA от IEK того же профиля (50 мм). Монтируется на прямые участки трассы с помощью болтов или самонарезающих винтов через фланцевые отверстия. Интегрированный соединитель гарантирует герметичность контакта без зазоров. Установка возможна как на стене, так и на потолке. Для вертикального ответвления вниз - не требуется установка крышки; для горизонтальных ответвлений рекомендуется использовать крышку отдельно (не входит в комплект).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и СП 31-110-2003 по прокладке кабельных линий. Огнестойкий материал не выделяет токсичных газов при нагреве. Цинкование соответствует DIN EN ISO 1461, что обеспечивает надежную антикоррозийную защиту. Сертификаты соответствия доступны на сайте производителя IEK.

Преимущества

• Плавный радиус 100 мм снижает риск перегибов и повреждения жил кабелей
• Оцинкованная сталь устойчива к влаге, перепадам температур и агрессивным средам
• Интегрированный соединитель ускоряет монтаж и исключает щели между элементами
• Поддержка вертикального ответвления без крышки - экономит время и материалы
• Совместимость с всей серией ESCA - возможность модульной сборки без адаптеров

Ограничения применения

• Не предназначена для использования в качестве основного кабельного канала - только как ответвление
• Не подходит для кабелей с внешним диаметром более 45 мм (при заполнении на 80%)
• Не следует применять в местах постоянного прямого попадания воды - хотя оцинковка защищает, но не заменяет IP-классификацию
• Крышка не входит в комплект - её необходимо заказывать отдельно при необходимости закрытия трассы
• Не рекомендуется для монтажа в зонах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Отвод от главной кабельной трассы к станку на производстве
• Переход от горизонтальной линии к вертикальному шахтному каналу
• Разветвление питания для нескольких осветительных групп в цеху
• Обход препятствий (колонн, труб) в системе управления технологическим оборудованием

Практические советы

• Учитывайте внутренний радиус 100 мм - выбирайте кабели с минимальным радиусом изгиба ≤100 мм
• При монтаже в вертикальном направлении вниз - проверьте, чтобы кабели не выпадали из лотка
• Для увеличенной нагрузки используйте два крепления на каждом конце отвода
• Проверяйте соответствие ширины 200 мм и высоты 50 мм другим элементам трассы перед заказом
• Заказывайте крышку отдельно (артикулы серии ESCA) - она продлевает срок службы и защищает от пыли
• При использовании в сырых помещениях - дополнительно смазывайте места соединений противокоррозийной пастой
