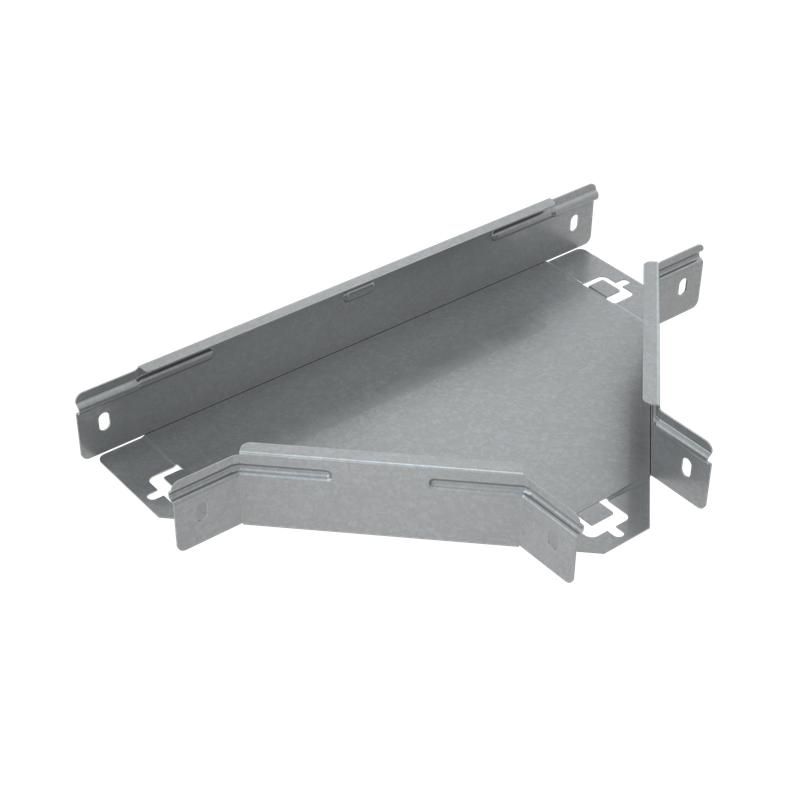

Отвод для лотка Т-образ. 200х50 сталь 0.8мм "ПЛЮС" TDplus50-200 КМ PL0560 КМ-Профиль

Отвод Т-образный 50х200 мм сталь 0.8 мм КМ-профиль - элемент кабельной трассы для организации ответвлений в металлических лотках серии КМ-профиль. Применяется в помещениях с сухим и умеренно агрессивным климатом, обеспечивает сохранение геометрии трассы при монтаже.

Назначение и область применения

Отвод Т-образный 50х200 мм сталь 0.8 мм КМ-профиль предназначен для создания горизонтального ответвления в кабельной трассе из металлических лотков. Подходит для прокладки силовых и контрольных кабелей в условиях, где требуется изменить направление трассы под углом 90°. Изделие применяется в промышленных зданиях, цехах, распределительных пунктах, серверных и других объектах с внутренней проводкой.

Технические характеристики

• Тип конструкции: горизонтальный Т-отвод
• Габариты: ширина 200 мм, высота 50 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабеля без перегибов
• Материал: оцинкованная сталь толщиной 0,8 мм
• Покрытие: горячее цинкование по методу Сендзимира - равномерное, прочное покрытие против коррозии
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Отвод Т-образный 50х200 мм сталь 0.8 мм КМ-профиль совместим исключительно с металлическими лотками серии КМ-профиль шириной 200 мм и высотой борта 50 мм. Для сборки используются самонарезающие болты или заклепки через специальные соединительные лепестки на корпусе. Лепестки обеспечивают точную фиксацию и жёсткость стыка без деформаций. Монтаж выполняется без сварки - достаточно обычного инструмента: отвертки, ключа или заклёпочника.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и условиям эксплуатации. Огнестойкость подтверждает соответствие нормам пожарной безопасности для электромонтажных систем. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение изоляции кабелей при прокладке
• Оцинковка по методу Сендзимира увеличивает срок службы в сравнении с холодным цинкованием
• Лепестки для крепления обеспечивают надёжное соединение без дополнительных деталей
• Не требует сварочных работ - экономит время и снижает трудозатраты
• Серый цвет не выделяется на фоне остальных элементов трассы

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых помещений или зон с постоянным воздействием воды
• Не рекомендуется использовать в агрессивных химических средах (например, в химцехах с паром кислот или щелочей)
• Подходит только для лотков той же серии и габаритов - несовместим с изделиями других производителей или другой высоты
• Толщина стенки 0,8 мм ограничивает механическую нагрузку - нельзя нагружать устройство весом оборудования или крупными пучками кабелей сверх нормы

Примеры использования

• Ответвление трассы от основного лотка к станку на производстве
• Переход кабельной системы от одного технологического участка к другому в цехе
• Обустройство распределительной точки в серверной комнате
• Прокладка сигнальных кабелей в автоматизированных линиях с несколькими выходами

Практические советы

• Перед установкой проверьте, что ширина лотка точно 200 мм - даже 2–3 мм расхождения нарушают герметичность стыка
• При использовании нескольких отводов подряд соблюдайте минимальный шаг между ними - не менее 1 м, чтобы избежать перегрузки конструкции
• Не используйте отвод как опору для кабельных пучков - он рассчитан только на направление движения, а не на вертикальную нагрузку
• Для долговечности в условиях повышенной запылённости периодически осматривайте места стыков на предмет скопления пыли под крышкой
• Артикулы pl0560, tdplus50-200 и tdplus50*200 - это один и тот же продукт; при заказе можно использовать любой из них
