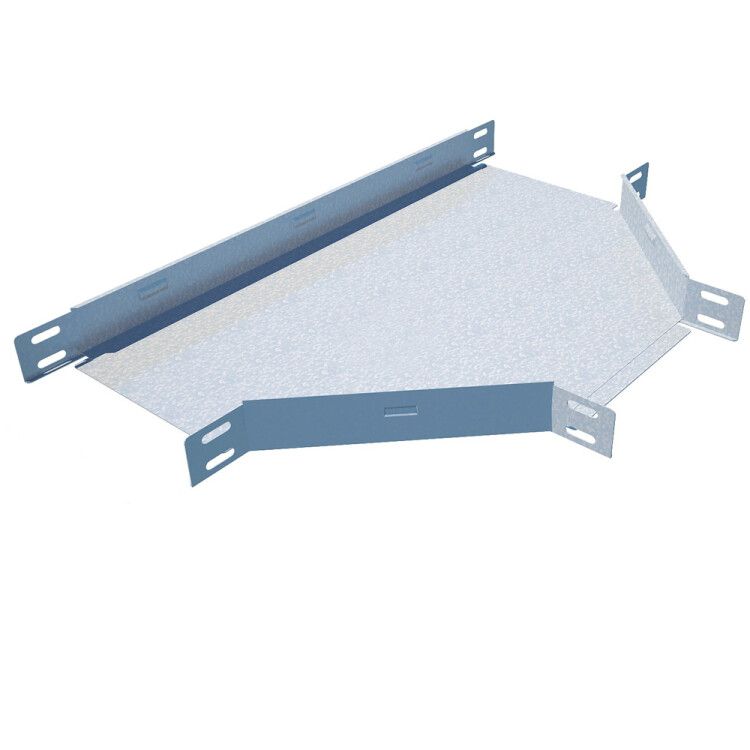

Отвод для лотка Т-образ. 200х50 сталь 0.8мм TD50-200 КМ LO0122 КМ-Профиль

Отвод Т-образный 50х200 мм сталь 0.8 мм КМ-профиль - элемент кабельной трассы для формирования ответвлений в горизонтальной плоскости. Изделие совместимо с лотками серии КМ-профиль, обеспечивает сохранение радиуса изгиба и надёжное соединение без потери жёсткости. Применяется в помещениях с сухим и слабоагрессивным климатом.

Назначение и область применения

Отвод Т-образный 50х200 мм сталь 0.8 мм КМ-профиль предназначен для создания ответвлений кабельной трассы под углом 90° в горизонтальной плоскости. Он позволяет изменить направление трассы без резких перегибов, что важно для сохранения целостности кабелей. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных зонах, цехах, распределительных пунктах, серверных комнатах и других закрытых объектах.

Технические характеристики

• Тип конструкции: горизонтальный T-отвод
• Габариты: ширина 200 мм, высота борта 50 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабелей
• Покрытие: цинк по технологии Сендзимира - равномерное, плотное, с повышенной адгезией
• Огнестойкость: да - соответствует требованиям к негорючим конструкциям
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в помещениях с контролируемым микроклиматом
• Цвет: серый
• Исполнение: с интегрированными соединительными лепестками - для быстрого и прочного стыкования

Совместимость и монтаж

Отвод Т-образный 50х200 мм сталь 0.8 мм КМ-профиль рассчитан на использование исключительно с лотками той же серии - шириной 200 мм и высотой 50 мм. Соединение осуществляется через заранее подготовленные лепестки на корпусе, которые фиксируются саморезами или болтами. Нет необходимости в дополнительных переходниках или адаптерах. Монтаж выполняется вручную: достаточно выровнять элемент по трассе и затянуть крепёж до упора. Лепестки обеспечивают электрическую связь между участками трассы, что снижает риск возникновения потенциальных различий.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает соответствие нормам пожарной безопасности для внутренних кабельных систем. Цинкование по методу Сендзимира гарантирует долговечность покрытия даже при минимальном контакте с влагой. Отвод не содержит токсичных материалов и безопасен при эксплуатации в закрытых помещениях.

Преимущества

• Плавный радиус 100 мм - минимизирует нагрузку на изоляцию кабелей при прокладке
• Интегрированные лепестки - исключают необходимость в дополнительных крепёжных деталях
• Оцинковка по Сендзимиру - устойчивость к коррозии, длительный срок службы
• Жёсткая конструкция - сохраняет форму при сборке и эксплуатации
• Совместимость с основной серией - единая система комплектующих, упрощает проектирование и замену

Ограничения применения

Отвод Т-образный 50х200 мм сталь 0.8 мм КМ-профиль не предназначен для установки на открытых площадках, в условиях постоянной влажности, прямого воздействия осадков или агрессивных химических сред. Не следует использовать в помещениях с температурой ниже -40C или выше +50C. Также запрещена эксплуатация в зонах с частыми вибрациями без дополнительной демпферной фиксации. Не является герметичным элементом - для защиты от пыли и мусора требуется установка крышки.

Примеры использования

• Обход препятствий в цехах: ответвление трассы вокруг оборудования, трубопроводов или колонн
• Подключение кабелей к распределительному щиту с бокового входа
• Формирование разветвлённой сети в серверных помещениях
• Прокладка кабелей в многоэтажных технологических коробах с горизонтальным перемещением

Практические советы

• Перед монтажом проверьте, чтобы все лотки в трассе имели одинаковые габариты - 200×50 мм. Несоответствие вызывает перекос и потерю жёсткости.
• Затягивайте крепёж равномерно - перекос лепестков может нарушить контакт и деформировать конструкцию.
• Для защиты от пыли и случайного доступа всегда устанавливайте крышку для T-отвода - она продлевает жизнь всей трассе.
• Не применяйте этот отвод в качестве вертикального поворота - он спроектирован только для горизонтального изменения направления.
• Артикулы lo0122, td50*200 и td50-200 - это одни и те же изделия. Выбирайте подходящий вариант в зависимости от системы учёта на вашем объекте.
