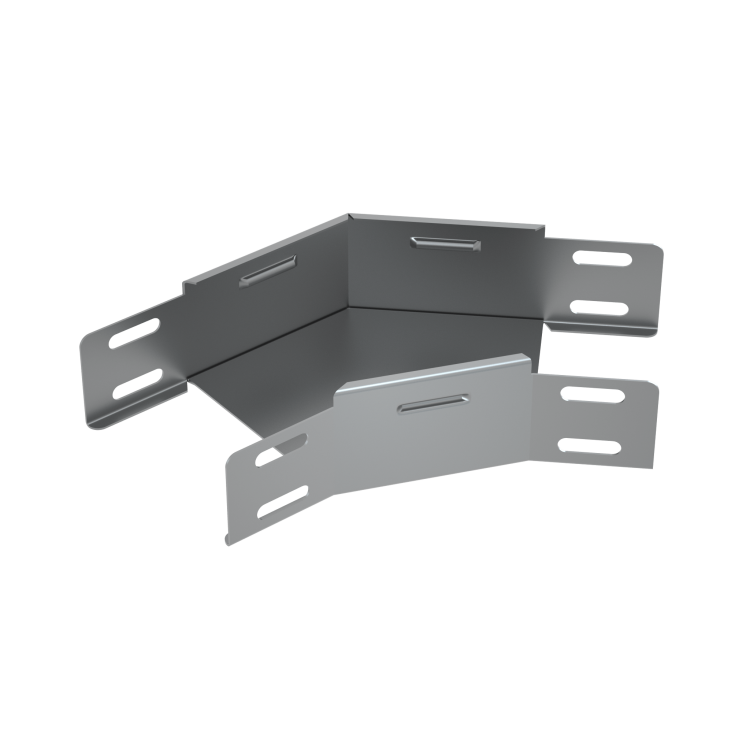

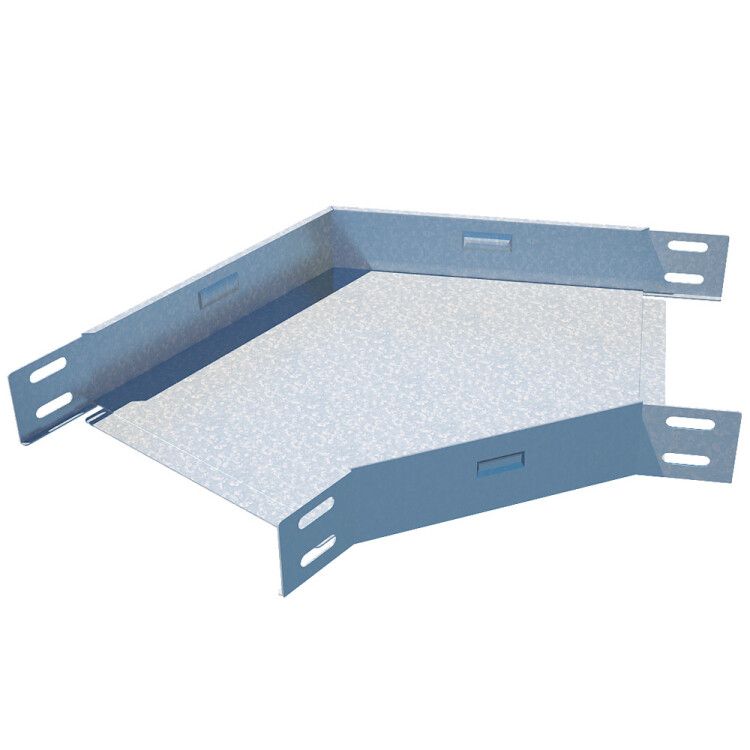

Угол горизонтальный 45 градусов 50х100 | GL45*50*100 КМ-профиль LO0104

Угол горизонтальный 45 градусов 50х100 мм, сталь 0.8мм, КМ-профиль, КМ предназначен для изменения направления кабельной трассы в горизонтальной плоскости. Изделие совместимо с лотками той же серии и обеспечивает надёжный переход для силовых и слаботочных проводов. Угол горизонтальный 45 градусов 50х100 мм, сталь 0.8мм, КМ-профиль, КМ изготовлен из оцинкованной стали и оснащён монтажными отверстиями для быстрого крепления.

Назначение и область применения

Угол горизонтальный 45 градусов 50х100 мм, сталь 0.8мм, КМ-профиль, КМ используется для поворота кабельных трасс на 45° в горизонтальной плоскости. Применяется в системах кабельного лотка для прокладки силовых, сигнальных и слаботочных линий. Подходит для внутренней установки в помещениях с сухим или слабоагрессивным климатом - например, в офисах, производственных цехах, распределительных щитовых и серверных комнатах.

Технические характеристики

• Тип изделия: угловой элемент для кабельного лотка
• Угол поворота: 45 градусов
• Размеры: высота 50 мм, ширина 100 мм, внутренний радиус 100 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: цинкование по методу Сендзимира - равномерное, прочное, с повышенной коррозионной стойкостью
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40C до +40C
• Огнестойкость: да - материал не поддерживает горение
• Наличие отверстий: есть NATO-отверстия для фиксации болтами M6
• Конструктивное исполнение: без встроенных соединительных элементов - требует стыковки внахлёст с другими элементами лотка

Совместимость и монтаж

Угол горизонтальный 45 градусов 50х100 мм, сталь 0.8мм, КМ-профиль, КМ рассчитан на стыковку с металлическим лотком той же серии: шириной 100 мм и высотой борта 50 мм. Концы изделия подготовлены для нахлёсточного соединения - это исключает зазоры и снижает риск зацепления кабелей. Монтаж выполняется через NATO-отверстия с использованием болтов M6. Соединение с прямыми участками лотка осуществляется внахлёст с последующим закреплением саморезами или болтами. Не требуется дополнительная сварка - всё крепится механически.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена материалом - сталь с цинковым покрытием не распространяет пламя. Цинкование по методу Сендзимира обеспечивает долговечную защиту от коррозии даже при перепадах влажности. Отсутствие острых кромок снижает риск повреждения изоляции кабелей при прокладке.

Преимущества

• Готовые края для нахлёста - ускоряют сборку и обеспечивают герметичный переход
• NATO-отверстия позволяют использовать универсальные крепёжные решения
• Оцинкование по методу Сендзимира - более стойкое к механическим воздействиям и химическим факторам, чем обычное цинкование
• Поддержка огнестойкости - безопасно для использования в зонах с повышенными требованиями к пожарной безопасности
• Совместимость с лотками той же серии - минимизирует необходимость подбора комплектующих

Ограничения применения

• Не предназначено для наружной установки - не выдерживает постоянного воздействия дождя, снега и прямых солнечных лучей
• Не рекомендуется для агрессивных сред: химических цехов, кислотных выбросов, морского побережья
• Не подходит для вертикальных поворотов - только для горизонтальных трасс
• Требует наличия крышки для защиты от пыли и мусора - без неё возможен забивание кабелей
• Не имеет встроенного механизма крепления - необходимо использовать внешние болты и кронштейны

Примеры использования

• Переход кабельной трассы вдоль стены под углом 45° в серверной комнате
• Обход оборудования на производственной линии - изменение направления лотка вокруг станка
• Прокладка слаботочных сетей (LAN, CCTV) в офисном здании с ограниченным пространством
• Соединение двух прямых участков лотка в распределительном щите при необходимости смены направления

Практические советы

• При заказе проверьте соответствие ширины (100 мм) и высоты (50 мм) основному лотку - несовпадение вызовет зазоры и проблемы с креплением крышек
• Используйте крышку того же производителя - она плотно закрывается на этом угле и сохраняет степень защиты IP40+
• Для длинных трасс с несколькими поворотами - соблюдайте минимальный радиус изгиба: 100 мм - это норма, не стоит делать более резких поворотов
• Закрепляйте угол каждые 1–1,5 метра - особенно при нагрузке на кабели выше 10 кг/м
• При работе в условиях повышенной влажности (например, в подвале) дополнительно обработайте места стыков герметиком на основе силикона
