Угол горизонтальный изменяемый 50х100мм | y50100 EKF

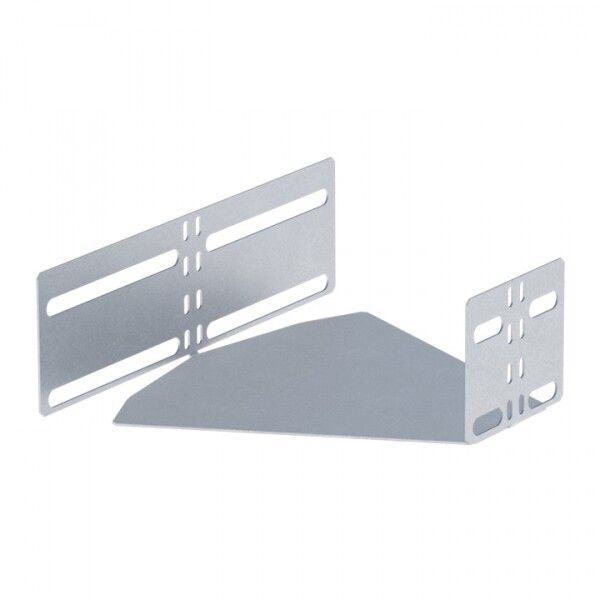

Угол горизонтальный изменяемый 50х100 мм от EKF в исполнении EKF-Line предназначен для формирования угловых переходов в кабельных трассах из металлических лотков, обеспечивая гибкую адаптацию под реальные условия прокладки. Этот элемент совместим со всей серией T-Line и поддерживает регулировку угла между плоскостями, что особенно важно при монтаже в условиях ограниченного пространства.

Назначение и область применения

Угол горизонтальный изменяемый 50х100 мм используется для создания поворотов в кабельных трассах при прокладке силовых и слаботочных проводов на промышленных, коммерческих и жилых объектах. Подходит для установки на стенах, потолках и полу. Применяется в системах, где требуется изменение направления трассы под произвольным углом - например, при обходе колонн, труб или оборудования. Элемент работает в составе лотковой системы T-Line от EKF и сочетается с другими компонентами этой серии.

Технические характеристики

• Размеры: высота 50 мм, ширина 100 мм - соответствует стандартному профилю лотков T-Line
• Материал: сталь с горячим цинкованием - защищает от коррозии в агрессивных средах
• Толщина стенки: 0,8 мм - обеспечивает достаточную жесткость при сохранении легкости
• Угол поворота: регулируемый - можно фиксировать любое положение от 0° до 90°
• Наличие верхней крышки: да - предотвращает попадание пыли, влаги и сторонних предметов
• Исполнение: без разъема - требует механического крепления к смежным участкам лотка
• Цвет: серый - соответствует цветовой гамме системы T-Line
• Гарантия: 36 месяцев

Совместимость и монтаж

Элемент совместим со всеми лотками серии T-Line от EKF с аналогичными габаритами (50×100 мм). Монтаж выполняется с помощью самонарезающих болтов или заклепок через перфорацию в боковых стенках. Угол фиксируется после выставления нужного положения - зажимные элементы обеспечивают надежную удерживающую силу. Крышка крепится на защелках и легко снимается для обслуживания кабелей. Для герметизации стыков рекомендуется использовать уплотнители, если трасса проходит во влажных помещениях.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50571 и нормами ПУЭ для открытой прокладки кабелей. Горячее цинкование соответствует ISO 1461, обеспечивая долговечность в условиях повышенной влажности и химической активности. Сертификация подтверждает соответствие безопасности для использования в промышленных и общественных зданиях.

Преимущества

• Регулируемый угол снижает необходимость заказа множества фиксированных элементов - экономит время и средства
• Закрытая конструкция с крышкой минимизирует риск повреждения кабелей и загрязнения трассы
• Оцинкованная сталь устойчива к ржавчине даже при длительном контакте с влагой
• Легко интегрируется в существующие трассы без доработки других компонентов

Ограничения применения

• Не предназначен для использования в качестве несущего элемента - нагрузка должна распределяться на основные участки лотка
• Не рассчитан на постоянное погружение в воду - не заменяет IP67/68-защитные решения
• Не подходит для трасс с токами выше 1000 А без расчета теплового режима - возможен нагрев при большой плотности кабелей
• Требует точного выравнивания при сборке - перекосы могут затруднить установку крышки

Примеры использования

• Переход с горизонтальной трассы на вертикальную в машинном зале завода
• Обход технологического оборудования в цехе с ограниченным свободным пространством
• Формирование поворота в кабельной канализации офисного здания вокруг воздуховодов
• Подключение кабелей к щитовым комнатам с нестандартной геометрией

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры угла точно совпадали с внешними размерами лотка - допуск +-0,5 мм
• При использовании в местах с частым доступом (например, в коридорах) используйте дополнительные крепления к несущей конструкции
• Не перегружайте угол более чем 15–20 кг веса кабелей - превышение может вызвать деформацию
• При необходимости изменения угла после монтажа - отпустите крепеж, скорректируйте положение, затем снова затяните
• Для удобства обслуживания всегда оставляйте минимальный зазор 10–15 мм между углом и соседними препятствиями
