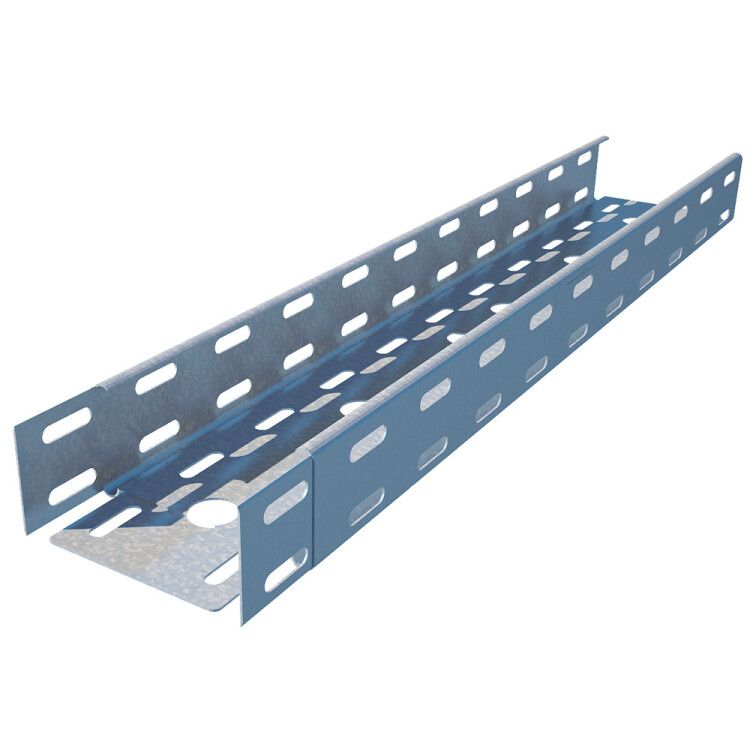

Лоток перфорированный 100х50х3000х0,7мм "БЫСТРЫЙ МОНТАЖ" | LP50*100*0.7 КМ-профиль LP50*100*0.7*3000 LO0604

Лоток перфорированный листовой 100х50х3000х0,7 мм от КМ-Профиля - это легкая, прочная металлическая конструкция для прокладки кабельных трасс в помещениях. Его перфорированная форма снижает массу, улучшает вентиляцию и ускоряет монтаж. Артикулы lp50*100*0.7*3000, lo0604 и lp50-100-0.7-3000 соответствуют одной модели, подходящей для внутренних систем управления и автоматизации.

Назначение и область применения

Лоток перфорированный листовой 100х50х3000х0,7 мм предназначен для прокладки силовых, сигнальных и коммуникационных кабелей в закрытых помещениях. Он подходит для использования на производствах, в офисах, серверных, телекоммуникационных узлах и объектах ЖКХ. Применяется там, где важны быстрая сборка, доступ к кабелям и минимальный вес конструкции. Условия эксплуатации - сухие или слабоагрессивные среды, температурный диапазон согласно климатическому исполнению У1/УХЛ1/УХЛ3.

Технические характеристики

• Габариты: ширина 100 мм, высота борта 50 мм, длина 3000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,7 мм
• Полезное сечение: 4580 мм2 - позволяет прокладывать до 15–20 кабелей диаметром до 10 мм каждый
• Покрытие: цинкование обеспечивает антикоррозийную защиту
• Перфорация: есть на боковых стенках и дне - снижает вес, улучшает теплоотвод и удобство фиксации кабелей
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый - единый цвет всей серии, совместим с другими компонентами КМ-Профиля

Совместимость и монтаж

Лоток перфорированный листовой 100х50х3000х0,7 мм имеет интегрированные соединители - они обеспечивают плотное и надежное стыкование секций без дополнительных деталей. Монтаж выполняется вручную: достаточно совместить торцы двух лотков и зафиксировать их усилием рук. Концы подготовлены для точного совпадения, что исключает зазоры и деформацию при нагрузке. Совместим с крышками БАЗОВОЙ СЕРИИ (продается отдельно). Не требует сварки или специального инструмента.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15150-69 по классу климатического исполнения У1/УХЛ1/УХЛ3. Огнестойкость подтверждается свойствами оцинкованной стали - она не выделяет токсичных газов при нагреве и не распространяет пламя. Соответствует нормам электроустановок для кабельных трасс в помещениях категории Н1 и Н2.

Преимущества

• Низкий вес благодаря перфорации - проще транспортировать и устанавливать
• Высокая жесткость при малой толщине материала - сохраняет форму даже при нагрузке
• Удобная вентиляция - снижает риск перегрева кабелей
• Быстрый монтаж без болтов и сварки - экономит время на установке
• Антикоррозийное покрытие - увеличивает срок службы в условиях повышенной влажности
• Поддержка стандартизированной системы - совместим с другими элементами серии КМ-Профиля

Ограничения применения

• Не предназначена для открытых площадок, улиц, подземных коллекторов - отсутствует герметизация
• Не рекомендуется для агрессивных сред: химических цехов, морского побережья, зон с частыми осадками
• Не подходит для прокладки кабелей с внешней оболочкой более 12 мм - возможны трудности при заполнении сечения
• Без крышки не защищен от пыли и случайного контакта - требуется дополнительная защита в местах с высокой активностью людей

Примеры использования

• Прокладка кабелей питания и управления на заводах с автоматизированными линиями
• Кабельные трассы в серверных помещениях - для Ethernet, UPS, сетевых устройств
• Электрооборудование в административных зданиях - свет, розетки, системы видеонаблюдения
• Объекты связи - распределительные щиты, оптоволоконные сети в этажных коробах

Практические советы

• При расчете нагрузки учтите, что максимальное количество кабелей зависит от их диаметра - не заполняйте сечение выше 60%
• Для долговечности используйте крышку БАЗОВОЙ СЕРИИ - особенно в местах с высокой пылевыделением
• При необходимости удлинения лотка - всегда стыкуйте секции точно по меткам, чтобы избежать провисания
• Фиксируйте лоток к стене или потолку через каждые 1,5–2 метра - шаг крепления зависит от нагрузки
• Не применяйте этот лоток вместо труб или каналов - он не обеспечивает механическую защиту от ударов
