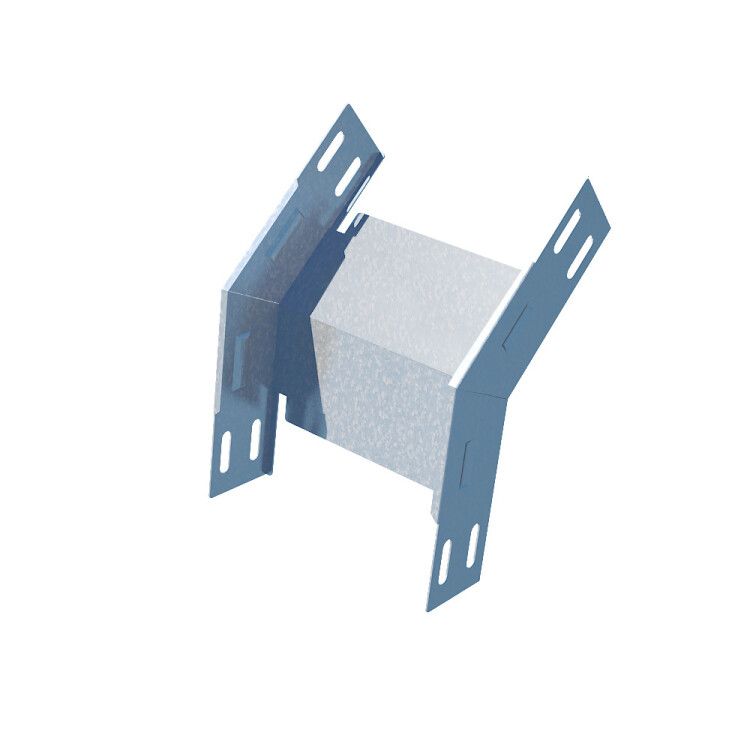

Угол внешний вертикальный 45 градусов 50х100 | VL45*50*100 КМ-профиль LO0108

Угол внешний вертикальный 45 градусов 50х100 мм сталь 0.8 мм от КМ-Профиля предназначен для изменения направления кабельной трассы под углом 45°, обеспечивая плавный переход между участками лотка. Этот элемент серии подходит для систем с металлическим лотком шириной 100 мм и высотой борта 50 мм, сохраняя целостность трассы и защищая кабели от перегибов.

Назначение и область применения

Угол внешний вертикальный 45 градусов 50х100 мм сталь 0.8 мм применяется для изменения направления кабельной трассы в вертикальной плоскости - например, при спуске кабелей с этажа на этаж или переходе с горизонтального участка на вертикальный. Подходит для внутренней прокладки в помещениях: серверных, распределительных, производственных цехах, офисах. Использование угла вместо резкого поворота снижает риск повреждения изоляции кабелей при протяжке.

Технические характеристики

• Материал: сталь толщиной 0,8 мм, оцинкованная по технологии Сендзимира - обеспечивает коррозионную стойкость и долговечность;
• Угол изгиба: 45° - оптимальный для плавного прохода кабелей без перегрузки;
• Размеры: высота 50 мм, ширина 100 мм, внутренний радиус 100 мм - совместим с лотками той же серии;
• Покрытие: серый цинк - устойчив к механическому воздействию, не требует окраски;
• Исполнение: с интегрированными соединительными лепестками - позволяет фиксировать элемент без дополнительных крепежей;
• Огнестойкость: да - соответствует требованиям к пожаробезопасным системам;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемой влажностью и температурой до +40C;
• Наличие NATO-отверстий: да - возможность быстрой установки с помощью болтов M6/M8 через стандартные отверстия.

Совместимость и монтаж

Элемент совместим с металлическими лотками серии КМ-Профиля шириной 100 мм и высотой борта 50 мм. Соединение осуществляется путём зацепления интегрированных лепестков с аналогичными элементами лотка - без сварки или дополнительных крепёжных деталей. Для усиленной фиксации можно использовать болты через NATO-отверстия. Монтаж выполняется после сборки основной трассы: угол устанавливается на стыке горизонтального и вертикального участков. Рекомендуется проверить соответствие радиуса изгиба (100 мм) минимальному допустимому радиусу для применяемых кабелей.

Безопасность и стандарты

Угол внешний вертикальный 45 градусов 50х100 мм сталь 0.8 мм изготовлен в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению. Огнестойкость изделия подтверждает его безопасность при возгорании - не распространяет пламя и не выделяет токсичных веществ при нагреве. Цинковое покрытие соответствует нормам антикоррозийной защиты для электрооборудования.

Преимущества

• Плавный изгиб под 45° снижает нагрузку на кабели при протяжке - продлевает срок службы проводов;
• Интегрированные лепестки исключают необходимость в дополнительных крепёжных элементах - экономят время монтажа;
• Оцинковка по Сендзимиру гарантирует равномерное покрытие даже на кромках - увеличивает срок службы в условиях повышенной влажности;
• NATO-отверстия позволяют использовать стандартные болты - совместимость с существующими решениями;
• Серый цвет не требует окраски - готов к эксплуатации сразу после установки.

Ограничения применения

Не рекомендуется использовать угол во влажных, сырых или агрессивных средах - например, в канализационных коллекторах, на открытых площадках без крыши или в химических цехах. Температурный режим ограничен: не выше +40C и не ниже -40C. Применение вне помещений возможно только при наличии надёжной защиты от осадков и прямого солнечного света. Недопустимо использование с лотками других серий - несовпадение размеров и формы креплений может нарушить герметичность и прочность системы.

Примеры использования

• Переход кабельной трассы с потолочного лотка на стеновой - в серверной комнате;
• Спуск силовых кабелей от распределительного щита на нижний уровень - в административном здании;
• Обход препятствий (балок, труб) в производственном цеху - где требуется изменение направления без резких поворотов;
• Сборка модульной кабельной трассы в медицинских учреждениях - где важна чистота, герметичность и пожаробезопасность.

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для многожильных и чувствительных к деформации типов;
• Для лучшей защиты от пыли и мусора всегда используйте крышку - она комплектуется с лотками той же серии;
• При необходимости усиления соединения затяните болты через NATO-отверстия - это повысит жёсткость всей конструкции;
• Не используйте этот угол как замену 90-градусному - он не рассчитан на резкий поворот; для таких задач выбирайте специальный элемент;
• Артикулы vl45*50*100, lo0108 и vl45-50-100 - все они относятся к одному изделию, различаются лишь форматом записи.
