Угол внешний вертикальный 45 градусов 50х50 | VL45*50*50 КМ-профиль LO0138

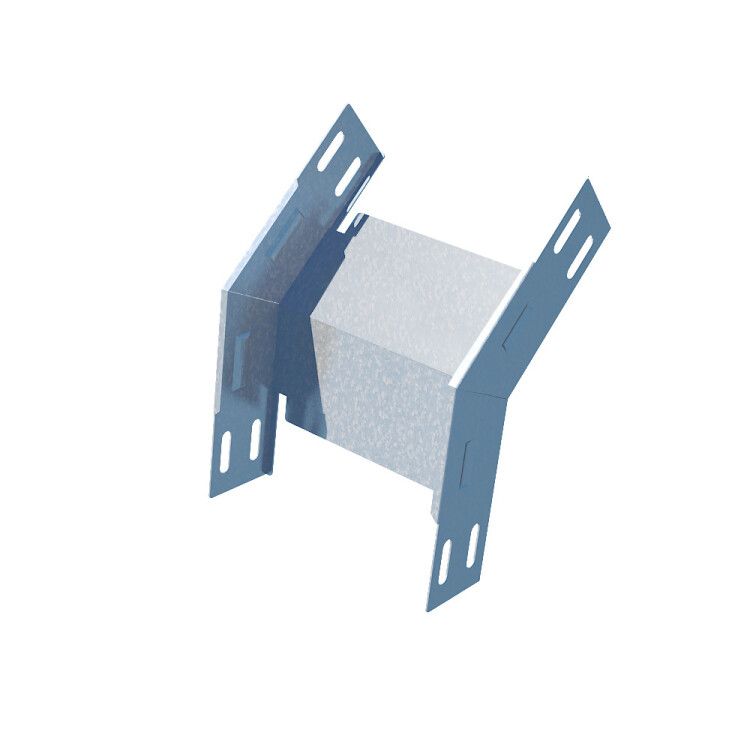

Угол внешний вертикальный 45 градусов 50х50 мм сталь 0.8 мм КМ-профиль предназначен для плавного изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Этот элемент серии КМ-профиль обеспечивает надёжное соединение с металлическими лотками той же серии, защищая кабели от перегибов и механических повреждений. Применяется в помещениях с сухим и слабоагрессивным климатом.

Назначение и область применения

Угол внешний вертикальный 45 градусов 50х50 мм сталь 0.8 мм КМ-профиль используется для изменения направления кабельной трассы между горизонтальным и вертикальным участками под углом 45°. Подходит для прокладки силовых и слаботочных кабелей в системах кабельных лотков. Обеспечивает плавный переход, снижающий риск повреждения изоляции проводов. Применяется в промышленных зонах, офисах, серверных, цехах с оборудованием, где требуется компактное и прочное решение для вертикального перемещения кабелей.

Технические характеристики

• Угол поворота: 45° - позволяет выполнять плавный изгиб трассы, исключая острые перегибы
• Размеры: 50×50 мм - совместим с лотками той же высоты и ширины
• Толщина стенки: 0,8 мм - достаточна для жёсткости при сохранении лёгкости
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии, долговечность
• Внутренний радиус: 100 мм - гарантирует безопасную прокладку кабелей без деформации изоляции
• Защитное покрытие: горячее цинкование по Сендзимиру - равномерный слой цинка, повышенная адгезия
• Конструкция: жёсткий изгиб - формованная деталь без сварки, единая цельная структура
• Исполнение: с интегрированным соединителем - фиксация без дополнительных крепёжных элементов
• Наличие NATO-отверстий: да - возможность быстрой установки болтовыми соединениями
• Цвет: серый - соответствует цветовой гамме всей серии КМ-профиль
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемым микроклиматом

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 50х50 мм сталь 0.8 мм КМ-профиль совместим с лотками серии КМ-профиль шириной 50 мм и высотой борта 50 мм. Соединение осуществляется через интегрированные лепестки - они плотно заходят в кромки смежных элементов, образуя герметичный и жёсткий стык. Монтаж выполняется с помощью болтов через NATO-отверстия (стандартные отверстия под M6/M8). Не требует сварки или специальных инструментов. Рекомендуется использовать крышки для защиты от пыли и механических воздействий.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждена материалом и конструкцией - не распространяет горение, не выделяет токсичных веществ при нагреве. Цинковое покрытие по методу Сендзимира соответствует нормам по антикоррозийной защите. Наличие NATO-отверстий обеспечивает стандартизированное крепление, совместимое с промышленными системами.

Преимущества

• Плавный внутренний радиус 100 мм - минимизирует нагрузку на кабели при прокладке
• Цельногнутая конструкция - отсутствие сварных швов, выше надёжность и срок службы
• Интегрированные соединители - ускоряют сборку, исключают потерю крепёжных элементов
• Горячее цинкование - защита от коррозии даже при малейших царапинах во время монтажа
• NATO-отверстия - универсальная совместимость с крепёжными системами
• Огнестойкость - безопасно применять в зонах с повышенными требованиями к пожарной безопасности

Ограничения применения

Не рекомендуется использовать в условиях постоянного контакта с водой, агрессивными химикатами, соленым воздухом или на открытом воздухе. Климатические исполнения У1/УХЛ1/УХЛ3 рассчитаны на работу в закрытых помещениях с относительной влажностью до 80%. Не предназначается для экстремальных температур ниже -40C или выше +50C. Не следует применять в качестве несущего элемента - он не рассчитан на вес оборудования, только на кабельную нагрузку.

Примеры использования

• Переход кабельной трассы с горизонтального лотка на вертикальный столб в серверной комнате
• Подвод питания к станкам, расположенным на этаже выше, в производственном цехе
• Прокладка сигнальных кабелей от пульта управления к распределительному щиту с изменением направления
• Обустройство кабельных путей в медицинских учреждениях, где важна чистота и безопасность

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса (100 мм) минимальному радиусу изгиба кабелей - особенно для многожильных и оптоволоконных линий
• Используйте крышку после установки угла - это предотвратит попадание пыли, стружки и мусора в трассу
• При необходимости удлинить трассу - комбинируйте этот угол с прямыми лотками той же серии; не применяйте элементы других производителей без проверки совместимости
• При затяжке болтов в NATO-отверстия не переусердствуйте - достаточно усилия, чтобы обеспечить плотный контакт, без деформации лепестков
• Для длительной эксплуатации в помещениях с возможным конденсатом - регулярно осматривайте поверхность на наличие белого налёта (признак начала коррозии); при наличии - протрите сухой тканью
