Лоток перфорированный БЫСТРЫЙ МОНТАЖ 50х50, 0.7 мм, 3000 мм Система КМ LO0602

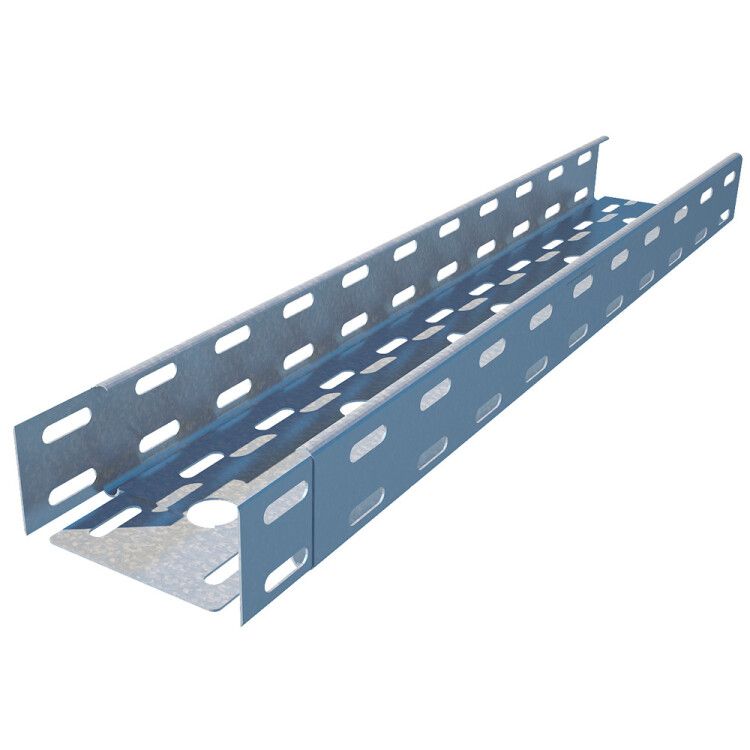

Лоток перфорированный 50х50х3000х0,7 мм быстрый монтаж КМ-профиль - это легкая, прочная металлическая конструкция с перфорацией для прокладки кабельных трасс в помещениях. Благодаря интегрированному соединителю и оцинкованной стали, он обеспечивает быстрый монтаж и долговечную работу в условиях сухого и умеренно агрессивного климата.

Назначение и область применения

Лоток перфорированный 50х50х3000х0,7 мм быстрый монтаж КМ-профиль предназначен для организации кабельных трасс в закрытых помещениях. Подходит для прокладки силовых, информационных и управляющих кабелей на объектах промышленного, коммерческого и жилого назначения. Часто применяется в цехах, серверных, распределительных щитовых, офисах и других зонах, где важны вентиляция, доступ к кабелям и скорость установки.

Технические характеристики

• Размеры: 50×50×3000 мм (высота × ширина × длина)
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: гальваническое цинкование - равномерный слой, устойчивый к коррозии
• Полезное сечение: 2115 мм2 - площадь внутреннего пространства для кабелей
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью
• Перфорация: есть на боковых стенках и дне - снижает массу, улучшает теплоотвод и позволяет фиксировать кабели хомутиками
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 50х50х3000х0,7 мм быстрый монтаж КМ-профиль оснащен интегрированным соединителем - защелкивающимся замком на торцах. Это исключает необходимость в болтовых соединениях при стыковке секций. Монтаж выполняется вручную: просто совмещаете концы двух лотков и надавливаете до характерного щелчка. Соединение выдерживает нагрузку на растяжение и не требует дополнительных крепежей. Лоток совместим с крышками базовой серии того же производителя - они плотно фиксируются сверху, защищая кабели от пыли и случайных воздействий.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по классу климатического исполнения УХЛ2. Огнестойкость подтверждается материалом - сталь с цинковым покрытием не распространяет пламя. Применение в системах кабельной трассировки не нарушает нормы ПУЭ и СП 31-110-2003. Цинкование по методу Сендзимира гарантирует соответствие требованиям к антикоррозийной защите.

Преимущества

• Быстрая сборка благодаря интегрированному соединителю - экономит время монтажа
• Перфорация снижает вес на 30–40% по сравнению с сплошными лотками - удобнее транспортировать и крепить
• Хорошая вентиляция - предотвращает перегрев кабелей при длительной нагрузке
• Высокая механическая прочность при минимальной толщине - 0,7 мм достаточно для большинства задач
• Цинкование по методу Сендзимира - более равномерное и долговечное покрытие, чем обычное горячее цинкование

Ограничения применения

• Не предназначена для открытых участков - не выдерживает постоянного воздействия дождя, снега и прямого UV-излучения
• Не рекомендуется для агрессивных сред: химических цехов, морских портов, кислотных производств - даже оцинкованная сталь со временем разрушается
• Запрещено применять в помещениях с температурой выше +40C или ниже −40C - выход за пределы УХЛ2 снижает срок службы
• Не является несущей конструкцией - нельзя подвешивать тяжелые элементы на боках лотка

Примеры использования

• Прокладка кабелей питания и управления в автоматизированных цехах
• Кабельные трассы в серверных и телекоммуникационных шкафах
• Обустройство проводки в торговых центрах, больницах, школах
• Системы освещения и сигнализации в административных зданиях
• Подключение оборудования на конвейерах и станках с частым обслуживанием

Практические советы

• При проектировании трассы учтите, что полезное сечение 2115 мм2 - это максимальная площадь для кабелей; заполнять её полностью не следует - оставьте 20–30% свободного места для охлаждения и будущего расширения
• Для крепления используйте кронштейны с шагом не более 1,5 метра - особенно при большой нагрузке кабелей
• При необходимости удлинения лотка - всегда стыкуйте секции через интегрированный соединитель, не режьте и не сваривайте сами детали
• Выбирайте крышку базовой серии от КМ-профиль - она точно подходит по форме и замкам
• Проверяйте целостность цинкового покрытия перед монтажом - царапины и вмятины могут стать точками начала коррозии
