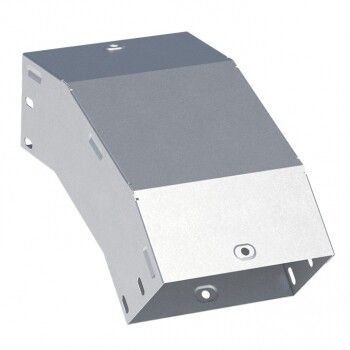

Угол для лотка вертикальный внешний 45град. 100х50 1мм EKF vo4550100-1

Угол для кабельного лотка вертикальный внешний 45 градусов 100х50 1 мм от EKF - компонент системы EKF-Line, обеспечивающий плавный поворот кабельной трассы на 45° между вертикальными участками. Подходит для прокладки силовых и слаботочных кабелей в промышленных, офисных и жилых зданиях.

Назначение и область применения

Этот угол предназначен для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Он используется там, где необходимо сместить кабели с одной вертикальной поверхности на другую - например, при переходе с фасада здания на стену внутри помещения, или при обходе инженерных препятствий. Применяется в составе систем EKF-Line для прокладки кабелей в цехах, на транспорте, в ЖКХ, больницах, школах и других объектах с открытыми трассами.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный переход без острых изгибов, снижает риск повреждения кабелей
• Размеры лотка: 100×50 мм - соответствует стандартным лоткам этой габаритной группы
• Толщина материала: 1 мм - достаточная для механической устойчивости при нагрузках до 80 кг/м²
• Материал: сталь с оцинковкой по методу Сендзимира - защищает от коррозии даже в условиях повышенной влажности
• Покрытие: серое, матовое - не требует окраски, совместимо с другими элементами EKF-Line
• Конструкция: стойкий изгиб - сохраняет форму при сборке и эксплуатации, не деформируется при затяжке болтов
• Наличие крышки: да - предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка
• Гарантия: 36 месяцев - подтверждает долговечность материалов и качества производства
• Исполнение: без соединительного разъёма - монтируется путём приваривания или крепления к лоткам через отверстия

Совместимость и монтаж

Угол совместим с лотками EKF-Line 100×50 мм любого исполнения - перфорированными и неперфорированными. Монтаж выполняется с помощью самонарезающих винтов или заклёпок через предварительно пробитые отверстия в боковых стенках. Для герметичности и прочности рекомендуется использовать одинаковые типы креплений, что применяются на основных участках трассы. Угол не имеет встроенного замка или быстрозажимного механизма - требуется точная выравнивка перед фиксацией. Крышка крепится отдельно и должна плотно прилегать по всей длине.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50571 и ТР ЕАЭС 037/2016. Оцинковка по методу Сендзимира соответствует DIN EN ISO 1461. Нет открытых токоведущих частей - безопасен при работе рядом с электрооборудованием. Не содержит токсичных покрытий, допущен для использования в медицинских и образовательных учреждениях.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит дольше, чем аналоги с холодным цинком
• Жёсткая конструкция с “стойким изгибом” исключает провисание и деформацию при заполнении кабелями
• Наличие крышки уменьшает необходимость в дополнительных защитных кожухах
• Серый цвет и единый дизайн позволяют легко интегрировать в любую систему EKF-Line без визуальной дисгармонии
• Производство в России - гарантия совместимости всех деталей и доступность запчастей

Ограничения применения

• Не предназначен для установки в местах постоянного контакта с химически активными средами (кислоты, щёлочи, растворители)
• Не рассчитан на использование в качестве несущего элемента для тяжёлых трубопроводов или оборудования
• Запрещено применять в условиях температур ниже -40C - материал становится хрупким
• Отсутствие соединительного разъёма требует дополнительного времени на монтаж - не подходит для оперативной сборки без сварки или крепёжа

Примеры использования

• Переход кабельной трассы с наружной стены здания на внутреннюю - например, при подводе питания к лифту
• Обход колонн или инженерных шахт в административных зданиях
• Подключение распределительных щитов, расположенных на разных уровнях
• Прокладка сигнальных кабелей в производственных цехах с многоуровневыми технологическими линиями

Практические советы

• При проектировании трассы учитывайте радиус изгиба - минимальный радиус для этого угла составляет около 150 мм, чтобы не повредить изоляцию кабелей
• Если трасса будет находиться в сыром помещении, дополнительно проверьте герметичность стыков крышек после монтажа
• Для удобства сборки используйте те же крепёжные элементы, что и на прямых участках - так ускоряется процесс и снижается риск ошибок
• Не забывайте оставлять свободное пространство внутри лотка - не более 60% от объёма, чтобы обеспечить теплоотдачу и обслуживание
• Проверяйте соответствие размеров: этот угол работает только с лотками 100×50 мм - несовместим с 150×50 или 100×40
