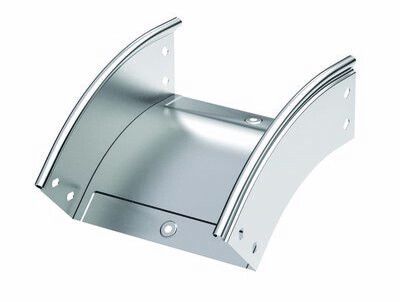

Угол CD 45 вертикальный внеш. 45° 100х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36842KHDZ DKC ДКС

Угол вертикальный внешний 45 градусов 100х50 для кабельного лотка в комплекте с крепежными элементами и соединительными пластинами, горячеоцинкованный от DKC (ДКС), артикул 36842khdz, предназначен для изменения направления кабельной трассы в вертикальной плоскости с плавным переходом на 45°. Подходит для систем S5 Combitech с лотками 100×50 мм.

Назначение и область применения

Этот угол используется для формирования вертикальных поворотов в кабельных трассах, когда необходимо изменить направление движения кабелей под углом 45 градусов. Особенно удобен там, где требуется сохранить минимальный радиус изгиба и избежать перегибов проводов. Применяется в промышленных объектах, на заводах, в распределительных щитах, серверных помещениях и других местах, где используются кабельные лотки системы S5 Combitech.

Технические характеристики

• Угол поворота: 45°
• Совместим с лотками: ширина 100 мм, высота 50 мм
• Внутренний радиус изгиба: 240 мм - обеспечивает безопасный проход кабелей без повреждений
• Толщина материала: 0,8 мм - достаточна для жесткости и долговечности
• Материал: сталь с горячим цинкованием - устойчива к коррозии
• Покрытие: горячее цинкование - защита от ржавчины до 30–50 лет
• Исполнение: с предустановленными соединительными пластинами и крепежом
• Перфорация: есть на боковых стенках и основании - упрощает крепление и вентиляцию
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Угол 36842khdz совместим исключительно с кабельными лотками серии S5 Combitech размером 100×50 мм. Монтаж выполняется без дополнительных инструментов: соединительные пластины и саморезы уже встроены в комплект. Для установки достаточно выровнять угол по оси трассы, совместить кромки с лотком и закрутить крепеж. Перфорированные зоны позволяют дополнительно фиксировать угол к стене или потолку через отверстия. Плавный изгиб исключает острые края - снижается риск повреждения изоляции кабелей при протяжке.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к огнестойкости и механической прочности для промышленных кабельных систем. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает электроизоляционную целостность при контакте с металлическими конструкциями. Наличие перфорации не нарушает класс защиты IP, поскольку не требует герметичности.

Преимущества

• Комплектность: все крепежи и пластины в наличии - не нужно докупать ничего лишнего
• Плавный изгиб: радиус 240 мм позволяет прокладывать кабели с большими сечениями без риска деформации
• Долговечность: горячее цинкование защищает от коррозии даже во влажных и агрессивных средах
• Легкий монтаж: предварительно собранные соединения экономят время на площадке
• Поддержка стандарта S5 Combitech: гарантирует точное соответствие всех элементов системы

Ограничения применения

• Не подходит для лотков другого размера - например, 150×50 или 100×100
• Не предназначена для горизонтальных поворотов - используйте горизонтальные углы
• Не рекомендуется применять в условиях постоянного воздействия открытого огня или сверхвысоких температур (>+100C)
• Не является герметичным элементом - не использовать в помещениях с требованием IP65/67 без дополнительной защиты

Примеры использования

• Смена уровня между этажами в промышленном здании - переход с одного яруса лотка на другой
• Обход колонн или трубопроводов в машинных залах
• Заведение силовых кабелей в распределительные щиты с нижним вводом
• Формирование вертикальных стояков в серверных и телекоммуникационных помещениях

Практические советы

• Проверьте перед монтажом, что внутренний радиус 240 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для многожильных и оптоволоконных
• При использовании в сырых помещениях (например, на улице или в подвале) проверьте, что все соединения плотно затянуты - это предотвращает попадание влаги в зону стыка
• Не перегружайте угол более чем на 100% от заявленной нагрузки лотка - он рассчитан на равномерное распределение веса, а не на сосредоточенные точки давления
• Если нужен более резкий поворот - выбирайте другие элементы; этот угол создан именно для плавного перехода
• Для быстрого обслуживания - оставляйте доступ к крепежу: не заделывайте угол полностью в штукатурку или панели
