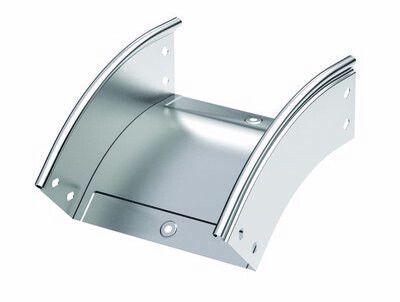

Угол CD 45 вертикальный внеш. 45° 150х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми | 36843K DKC ДКС

Угол вертикальный внешний 45 градусов 150х50 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 36843k, предназначен для формирования плавного вертикального поворота кабельной трассы в системе S5 Combitech. Элемент сочетает прочную оцинкованную сталь, готовый крепёж и совместимость с лотками той же серии.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в вертикальной плоскости под углом 45°. Подходит для сборки сложных маршрутов в помещениях с ограниченным пространством - например, в серверных, распределительных щитах, на производствах с плотной проводкой. Особенно эффективен там, где требуется избежать острых перегибов кабелей, сохраняя их целостность и срок службы.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 150 мм, высота 50 мм
• Внутренний радиус изгиба: 240 мм - обеспечивает безопасный проход кабелей без перегибов
• Толщина материала: 0,8 мм - достаточна для жёсткости и долговечности
• Материал: сталь оцинкованная горячим способом по методу Сендзимира - устойчивость к коррозии, длительный срок службы
• Цвет: серый
• Перфорация: есть на боковой стенке и в основании - для удобного крепления к стене или потолку
• Огнестойкость: соответствует требованиям - не распространяет горение
• Исполнение изгиба: плавный - исключает заедание кабелей при протяжке

Совместимость и монтаж

Угол 36843k совместим только с лотками системы S5 Combitech шириной 150 мм и высотой 50 мм. Не используйте его с другими сериями - возможны зазоры, потеря герметичности и снижение механической надёжности.

Монтаж выполняется в три этапа:

1. Закрепите угол к поверхности через перфорацию в основании с помощью саморезов или анкеров (крепёж уже в комплекте).
2. Подсоедините к нему лотки с двух сторон - фиксируйте соединительными пластинами, входящими в комплект.
3. Проверьте свободный проход кабелей внутри - они не должны задевать кромки изгиба.

Не требует сварки или дополнительных инструментов - всё собрано заранее.

Безопасность и стандарты

Изделие соответствует нормам огнестойкости и выполнено из материалов, не поддерживающих горение. Оцинковка по методу Сендзимира гарантирует защиту от коррозии даже в условиях повышенной влажности. Соответствует требованиям к кабельным системам в промышленных объектах.

Преимущества

• Все крепёжные элементы и соединительные пластины уже в комплекте - экономия времени на подготовку
• Плавный изгиб с радиусом 240 мм предотвращает повреждение кабелей при протяжке
• Оцинковка по Сендзимиру - лучшая защита от ржавчины среди аналогов
• Перфорированные стенки обеспечивают гибкую фиксацию на любых поверхностях
• Совместимость с системой S5 Combitech - единая технология сборки всей трассы

Ограничения применения

• Не подходит для лотков других размеров - только 150×50 мм
• Не предназначен для наружной установки без дополнительной защиты от осадков
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ - оцинковка устойчива, но не бесконечна
• Не заменяет горизонтальные повороты - для них нужны другие аксессуары

Примеры использования

• Сборка вертикального перехода между этажами в офисном здании
• Формирование трассы вокруг колонн в цеху с оборудованием
• Прокладка силовых кабелей от распределительного щита к станкам с изменением уровня
• Обустройство кабельных путей в серверных комнатах с плотной компоновкой оборудования

Практические советы

• Перед монтажом проверьте внутренний радиус - он должен быть больше минимального допустимого радиуса изгиба ваших кабелей (обычно указано в их паспортах)
• Используйте только крепёж из комплекта - он рассчитан на нагрузку и материал этого конкретного угла
• Если трасса проходит через влажное помещение, дополнительно смажьте места соединений антикоррозийной смазкой
• При использовании нескольких углов подряд - следите за тем, чтобы суммарный угол не превышал допустимые значения для типа кабеля
• Артикул 36843k - часть серии S5 Combitech; все остальные элементы трассы лучше брать из этой же серии для гарантированной совместимости
