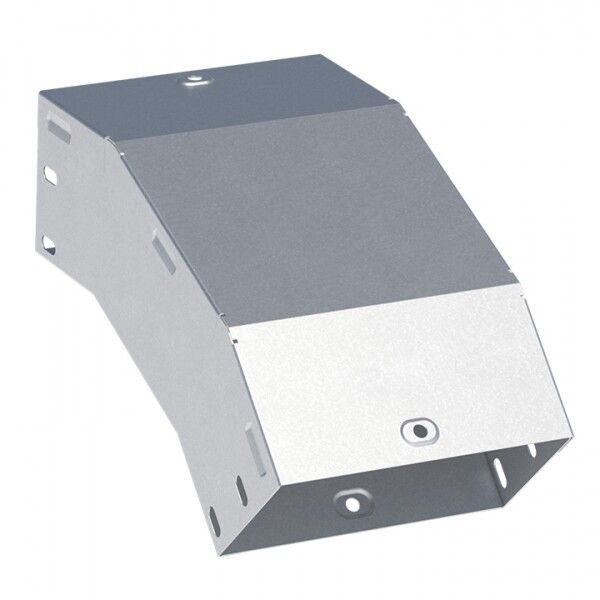

Угол для лотка вертикальный внешний 45град. 150х50 EKF vo4550150

Угол вертикальный внешний 45 градусов 50x150 мм от EKF - компонент системы EKF-Line для формирования угловых переходов в кабельных трассах из металлических лотков. Подходит для прокладки силовых и слаботочных кабелей на вертикальных и наклонных поверхностях, обеспечивает сохранение целостности трассы при изменении направления.

Назначение и область применения

Угол вертикальный внешний 45 градусов 50x150 мм используется для соединения участков кабельного лотка под углом 45°, когда требуется изменить направление трассы без резких поворотов. Применяется в системах EKF-Line для прокладки кабелей на стенах, фасадах, в технических коридорах, производственных помещениях, офисах и общественных зданиях. Особенно актуален там, где необходимо обойти препятствия, смонтировать трассу в узком пространстве или выполнить плавный переход между горизонтальной и вертикальной частью трассы.

Технические характеристики

• Тип: Угол вертикальный внешний
• Угол изгиба: 45 градусов
• Высота профиля: 50 мм
• Ширина: 150 мм
• Материал: Сталь
• Толщина стенки: 0,8 мм
• Покрытие: Цинк-ламель - антикоррозийное покрытие с повышенной стойкостью к механическим воздействиям
• Конструкция: Стойкий изгиб - форма сохраняет форму после установки, не деформируется при нагрузках
• Исполнение: Без разъема - требует крепления к лоткам с помощью болтов или заклепок
• Наличие крышки: Да - совместим с крышками системы EKF-Line, обеспечивает герметичность и безопасность
• Цвет: Серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Угол вертикальный внешний 45 градусов 50x150 мм совместим с лотками серии EKF-Line той же высоты (50 мм) и типом исполнения. Для монтажа используются самонарезающие болты M4 или заклепки, которые крепят угол к торцам лотков. Крышка устанавливается поверх угла после прокладки кабелей - она фиксируется защелками или винтами, как на прямых участках. Учитывайте, что угол не имеет встроенного разъема, поэтому требуется точная выверка положения перед креплением. Монтаж допускается на бетон, кирпич, металл и другие жесткие основания с использованием подходящих крепежей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем, применяемых в соответствии с ГОСТ Р 50571 и ПУЭ. Покрытие цинк-ламель обеспечивает электроизоляцию и предотвращает образование гальванических пар при контакте с другими материалами. Наличие крышки снижает риск случайного доступа к кабелям и защищает от попадания пыли и влаги, хотя не является степенью защиты IP. Работает в температурном диапазоне от –40C до +60C.

Преимущества

• Стойкий изгиб гарантирует долговечную форму без провисания даже при большой массе кабелей
• Цинк-ламельное покрытие увеличивает срок службы в условиях повышенной влажности и агрессивной среды
• Совместимость с крышками системы EKF-Line позволяет легко завершить трассу без дополнительных решений
• Производство в России - контроль качества и соответствие реальным условиям эксплуатации
• Серый цвет не выделяется на фоне других элементов системы, обеспечивает эстетичный вид

Ограничения применения

• Не предназначен для использования в качестве самостоятельного несущего элемента - только как соединительный компонент в составе лотковой системы
• Не рассчитан на частые вибрационные нагрузки (например, на движущихся механизмах); для таких условий рекомендуются специализированные крепления
• Запрещено использовать в местах с постоянным погружением в воду - покрытие не обеспечивает герметичность, только защиту от капель и влаги
• Не подходит для кабелей с наружным диаметром более 90% ширины лотка (135 мм) - возможны трудности с прокладкой и закрыванием крышки

Примеры использования

• Переход кабельной трассы с горизонтального участка на вертикальную стену в производственном цехе
• Обход колонны или трубопровода в техническом помещении административного здания
• Формирование плавного угла при прокладке слаботочных сетей (LAN, CCTV) в коридорах больниц или школ
• Создание трассы вдоль наклонного кровельного свеса с последующим выводом на вертикальную стену

Практические советы

• Перед монтажом проверьте внутреннюю ширину лотка - угол 50x150 мм подходит только для лотков с аналогичными габаритами
• Рекомендуется соблюдать радиус изгиба не менее 100 мм внутри угла - это предотвращает перегиб кабелей
• При большом числе кабелей используйте дополнительные опоры под углом, чтобы избежать прогиба
• Для удобства сборки сначала закрепите угол, затем проложите кабели, потом наденьте крышку - так легче контролировать плотность укладки
• При работе в сырых помещениях дополнительно обработайте места крепления антивибрационной мастикой - продлит срок службы
